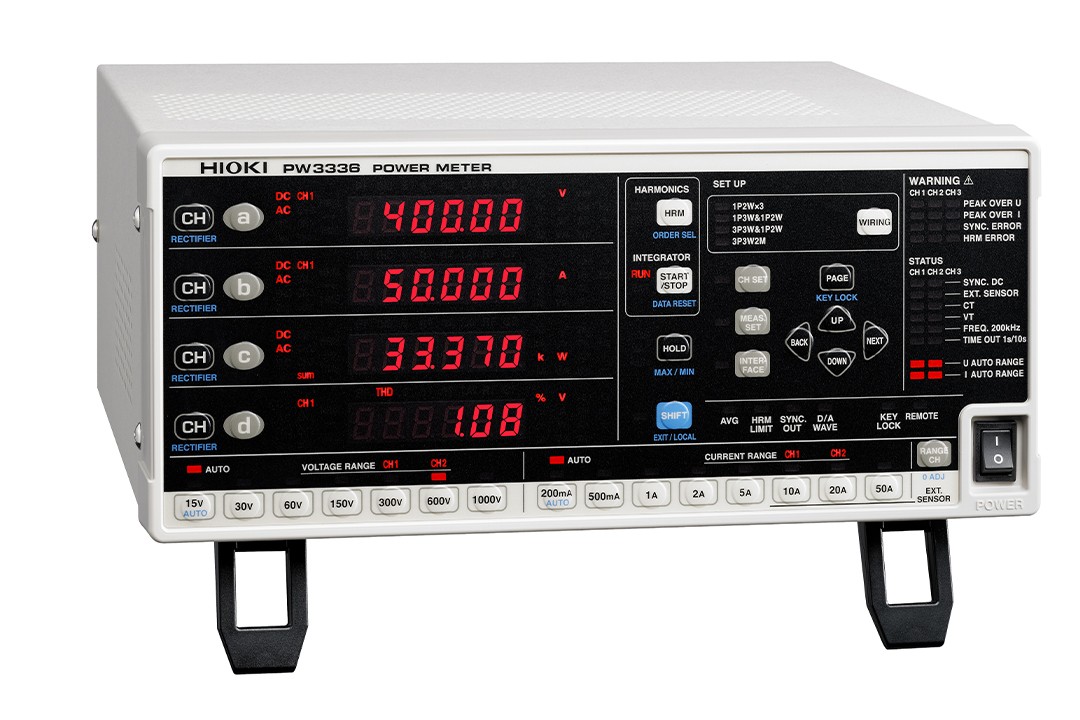

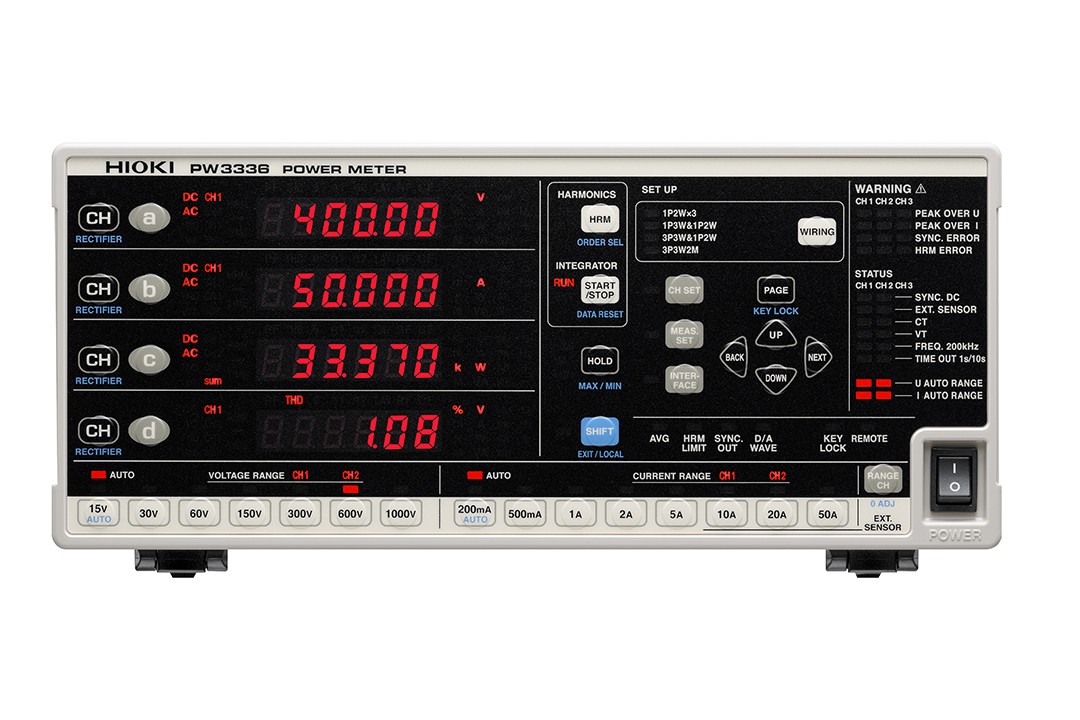

Измеритель мощности HIOKI PW3336

Измерительная линия

Однофазное двухпроводное подключение, однофазное трехпроводное подключение, трехфазное трехпроводное подключение (диапазон напряжения/тока может быть установлен для каждого подключения).

Измерительные элементы

Напряжение, ток, активная мощность, полная мощность, реактивная мощность, коэффициент мощности, фазовый угол, частота, КПД, накопление тока, накопление активной мощности, время накопления, пиковое значение формы волны напряжения, пиковое значение формы волны тока, коэффициент амплитуды напряжения, коэффициент амплитуды тока, усредненный по времени ток, усредненная по времени эффективная мощность, частота пульсаций напряжения, частота пульсаций тока

Проекты, связанные с гармоникой

Диапазон частот синхронизации: 10 Гц – 640 Гц; Количество анализируемых значений: до 50. Значения:
среднеквадратичное значение гармонического напряжения, среднеквадратичное значение гармонического тока, активная мощность гармоник, коэффициент искажения суммарного гармонического напряжения, коэффициент искажения суммарного гармонического тока, основное напряжение, основной ток, активная мощность гармоник, полная мощность гармоник, реактивная мощность гармоник, коэффициент мощности гармоник (коэффициент мощности смещения), разность фаз основного напряжения и тока, разность фаз основного напряжения между каналами, разность фаз основного тока между каналами, содержание гармонического напряжения, содержание гармонического тока, содержание активной мощности гармоник (данные доступны только через специализированное программное обеспечение: фазовый угол гармонического напряжения, фазовый угол гармонического тока, разность фаз гармонического напряжения и тока).

Диапазон измерений *1

[Напряжение] AC/DC 0,15 В～1000 В
[Ток] AC/DC 2 мА～65 А
Использование датчика тока AC/DC: AC/DC 4 А～2000 А (CT6877A, точность ±0,348%)
Использование датчика тока AC: AC 10 А～5000 А (CT9667-01, точность ±2,6%)

*1: При использовании датчика тока минимальные и максимальные значения тока, а также точность зависят от его технических характеристик.

Суммарное количество измерений
(суммарный объем: менее 10 000 часов)

[Текущий ток] 6-разрядный дисплей (0,00000 мАч～, классификация полярности и общее значение)
[Активная мощность] 6-разрядный дисплей (0,00000 мВтч～, классификация полярности и общее значение)

Входное сопротивление (50/60 Гц)

Напряжение: 2 МОм, ток: менее 1 мОм (прямой вход)

Базовая точность
(активная мощность)

±0,1% от частоты ±0,1% от частоты (постоянный ток)
±0,1% от частоты ±0,05% от частоты (45 Гц ~ 66 Гц, когда входной сигнал < 50% от частоты)
±0,15% от частоты (45 Гц ~ 66 Гц, когда 50% от частоты ≤ входной сигнал)

Частота обновления дисплея

Примерно 5 раз в секунду до 20 секунд (в зависимости от выбранного среднего количества повторений).

Частотные характеристики

Постоянный ток, 0,1 Гц – 100 кГц

Только ЦАП-выход
-02/-03

16-канальный выход (выберите выход из списка ниже), выходной сигнал постоянного тока ±2 В, выходной сигнал с длительностью 1 В, выходной сигнал уровня/сигнала (напряжение/ток/активная мощность), выходной сигнал уровня (полная мощность/реактивная мощность/коэффициент мощности и т. д.), высокоскоростной выходной сигнал активной мощности.

Функция

[Переключение режимов выпрямления] AC+DC, AC+DC Umn, AC, DC, FND
Автоматический выбор диапазона, Среднее значение, Настройка VT·CT, Управление синхронизацией, MAX/MIN и т. д.

интерфейс

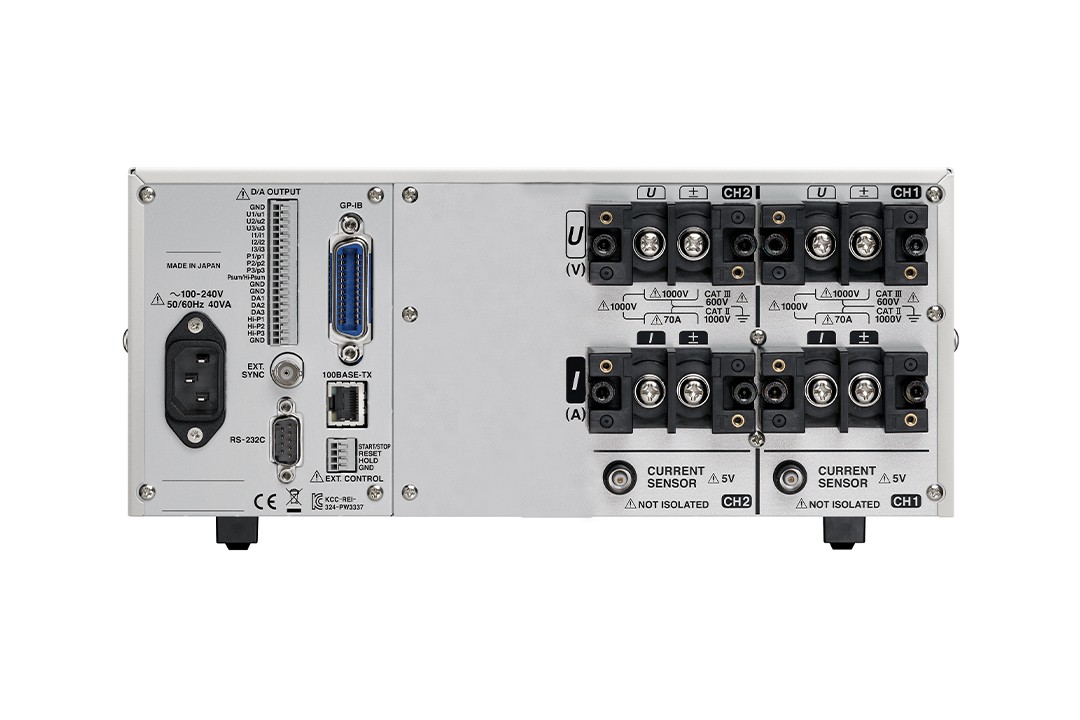

Стандартная конфигурация включает интерфейсы RS-232C/LAN, поддерживает GP-IB (только -01 и -03).

источник питания

100–240 В переменного тока, 50/60 Гц, 40 ВА

Объём и вес

305 Ш × 132 В × 256 Г мм, 5,2 кг

приложение

Инструкция по эксплуатации (1 шт.), руководство по измерениям (1 шт.), шнур питания (1 шт.)
