Ламинарные кольца создают металлическое лабиринтное уплотнение из нескольких колец, установленных в одной канавке. Расположение и специальная ориентация колец обусловлены областью применения и тяжелыми условиями эксплуатации. Они устанавливаются, как правило, на валах и корпусах агрегатов, находящихся в постоянном вращательном движении, для замены сальников. Также они идеально подходят для защиты валов прокатных станов.
Стандартные изделия диаметром от 5/8" до 50", от 15 мм до 1300 мм. Специальные уплотнения производятся по технологии без затрат на оснастку. Ламинарные уплотнительные кольца Smalley являются взаимозаменяемыми с кольцами FEY.
|
ТАБЛИЦА ВЗАИМОЗАМЕНЯЕМОСТИ |
|
|
Smalley |
Fey |
|
QH |
AS (FK3) |
|
QHK |
ASK (FK3) |
|
QS |
IS (FK3) |
|
QSK |
ISK (FK3) |
|
QHD |
ASD (FK6) |
|
QHKD |
ASKD (FK6) |
|
QSD |
ISD (FK6) |
|
QSKD |
ISKD (FK6) |
|
контакт |
FK5 |
Ламинарная конструкция

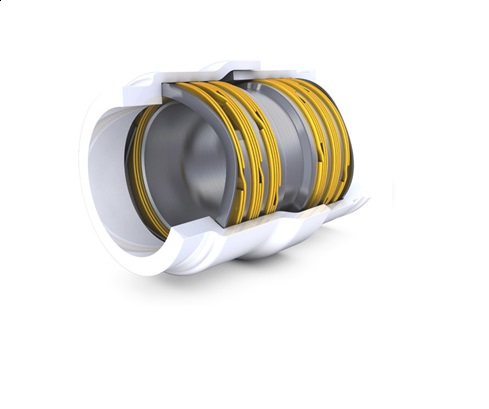

Серия QSKD (2 двухвитковых кольца устанавливаются на вал, а 1 двухвитковое кольцо устанавливается в корпус). Подходят для защиты подшипников прокатных станов.
Применение
Коннектор. Уплотнение в данном сборочном узле было специально разработано для оптимальной защиты от загрязнения. Создано повышенное давление газа в центральной полости, защищенной с обеих сторон от поступающих загрязняющих частиц. Эта мера была принята в данной конструкции для сохранения чистоты газов, проходящих через центральную полость.
Окружающая среда
Высокая степень загрязнения, мелкие частицы и газы.
