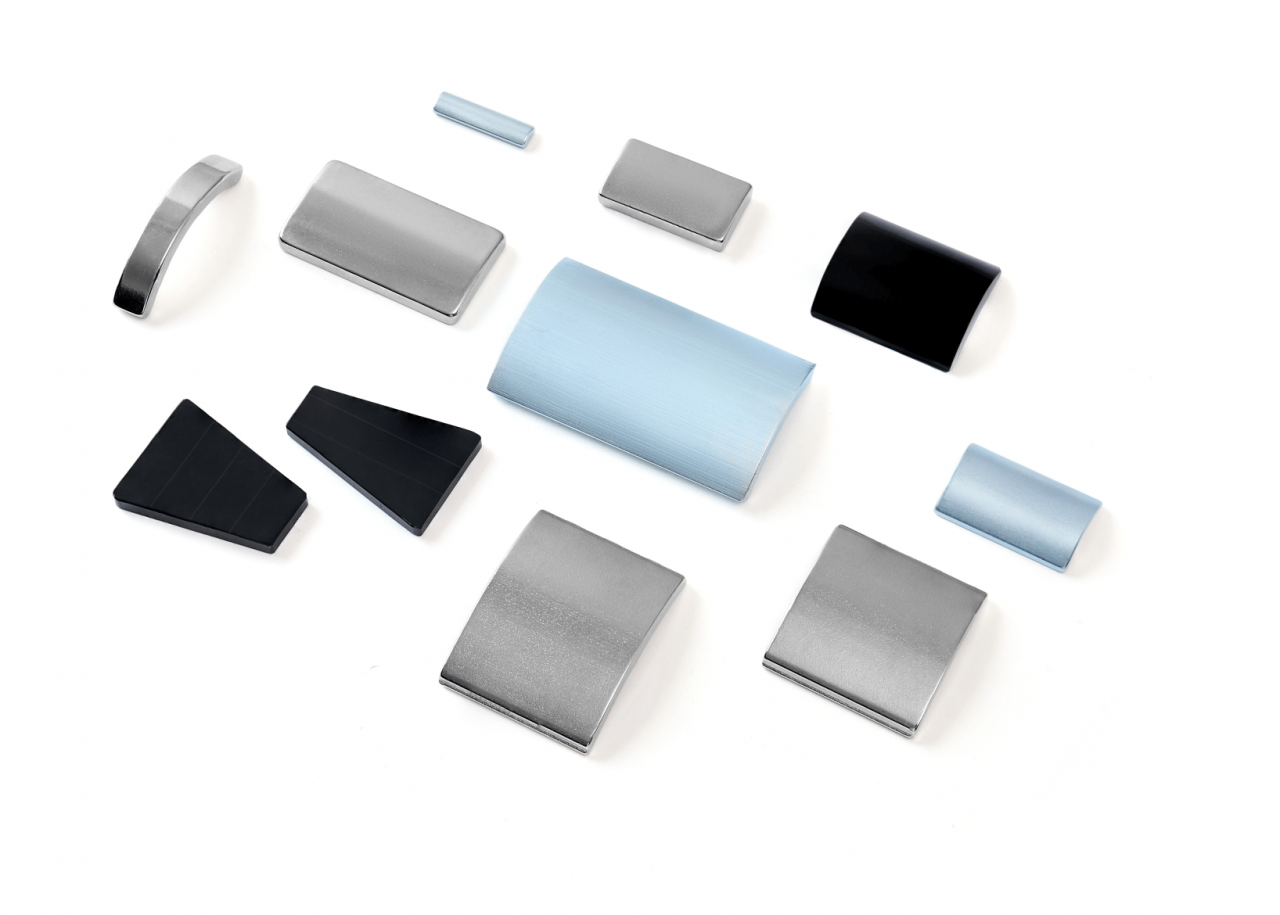

Неодимовые магниты , категория постоянных магнитов , изготавливаются из сплава неодима (Nd), железа (Fe) и бора (B). Обычно их называют «неодимовыми магнитами» или «NdFeB магнитами», эти термины являются аббревиатурами от «неодим» и «неодим-железо-бор» соответственно. Неодимовый дуговой магнит, особый тип неодимовых магнитов, имеет особую форму, предназначенную для вращающихся механизмов, таких как роторы и статоры в различных системах. Как правило, изогнутые, неодимовые дуговые магниты часто имеют сегментную или плиточную форму и часто считаются частью неодимовых кольцевых магнитов .
Эта изогнутая структура позволяет неодимовому дуговому магниту повторять круглую форму вращающихся механизмов, обеспечивая сильную направленную магнитную силу. Также называемые изогнутыми, плиточными или сегментными магнитами, они широко используются в двигателях с постоянными магнитами, генераторах, магнитных муфтах , а также в датчиках и удерживающих устройствах в различных отраслях промышленности по всему миру.
Разновидности форм неодимовых дуговых магнитов
Неодимовые дуговые магниты можно разделить на два типа по форме в зависимости от геометрии и направления намагничивания, которые тесно связаны с их предназначением в осевых и радиальных системах магнитного потока. Эта классификация, как правило, применима к большинству применений, за исключением уникальных конфигураций, таких как массивы Хальбаха , где схемы намагничивания намеренно изменяются для достижения различных характеристик магнитного потока.
Для применений с осевым магнитным потоком неодимовый дуговой магнит часто имеет веерообразную или широкодугообразную форму с тонким профилем в направлении намагничивания. Его ключевой особенностью является осевое направление намагничивания, совпадающее с осью вращения, что делает его подходящим для систем с осевым магнитным потоком, таких как двигатели или магнитные муфты, где поток течет параллельно оси.
В системах с радиальным магнитным потоком неодимовый дуговой магнит обычно имеет равномерную дугу или специальные профили для повышения магнитных характеристик, особенно в синхронных двигателях с постоянными магнитами, устанавливаемых на поверхность. Благодаря диаметральной намагниченности, перпендикулярной оси вращения, эти магниты подходят для систем с радиальным магнитным потоком, включая обычные двигатели, генераторы и магнитные муфты.
Технологический процесс изготовления неодимового дугового магнита
При изготовлении неодимовых магнитов в условиях прессования под воздействием внешнего магнитного поля возникают сложности с получением точных форм и размеров, что усложняет прямое производство в соответствии с требованиями конкретного применения. Вследствие этого требуется дополнительная механическая обработка спеченных заготовок, чтобы гарантировать соответствие конечного неодимового дугового магнита заданным параметрам.
Обработка этих спеченных заготовок для изготовления неодимовых дуговых магнитов включает в себя более сложные методы, чем обработка стандартных форм, таких как цилиндры, прямоугольники или кольца. Как правило, в процессе обработки неодимовых дуговых магнитов используются либо проволочная резка , либо профильная (контурная) шлифовка.
Однопроволочная резка превосходно подходит для изготовления магнитов специальной формы благодаря своей универсальности, хотя и подвергается критике за низкую эффективность и более высокую стоимость. Многопроволочная резка решила эти проблемы, доказав свою эффективность при изготовлении больших партий дуговых магнитов с меньшим изгибом и большей длиной, что повышает эффективность производства.
Несмотря на это, резка одной проволокой предпочтительнее для сильно изогнутых дуговых магнитов, прототипов и небольших партий изделий различной формы. Напротив, профильная шлифовка обеспечивает эффективность и экономическую выгоду, но испытывает трудности с обработкой сложных размеров, что ограничивает ее универсальность.
Направления намагничивания неодимового дугового магнита
Неодимовые дуговые магниты намагничиваются в разных направлениях в зависимости от их использования в радиальных или осевых системах магнитного потока. В радиальных системах неодимовый дуговой магнит обычно намагничивается в диаметральном направлении и часто используется в паре для обеспечения необходимого распределения магнитного потока. Следует отметить, что производство неодимового дугового магнита с чисто радиальной намагниченностью представляет собой значительные производственные сложности.
В системах с осевым магнитным потоком часто используются веерообразные дуговые магниты благодаря их совместимости с осевой намагниченностью. Более того, как в осевых, так и в радиальных магнитных матрицах Хальбаха, сочетание магнитов с хордовой намагниченностью со стандартной осевой или диаметральной намагниченностью повышает плотность и распределение магнитного потока, эффективно оптимизируя производительность системы.
Рис. 1 - Диаметральная намагниченность Рис. 2 - Радиальная намагниченность
Рис. 3 - Намагничивание аккорда Рис. 4 - Аксиальная намагниченность
Рис. 5 - Намагничивание аккорда
