Вершина к Вершине - многовитковая Волновая пружина, где каждый следующий виток смещен на половину волны от предыдущего и касается его. Жесткость пружины снижается пропорционально количеству витков. Применяются в стандартных приложениях, требующих низкой и средней жесткости пружин и больших упругих деформаций при низких и средних силах.
Одно из главных преимуществ этой конструкции - нет необходимости выравнивать точки соприкосновения вершин пружины. Нет необходимости в фиксаторах или в прокладках между витками пружин. Поскольку пружина изготавливается, как единое целое, взаимное расположение вершин волн сохраняется.
В качестве замены витых пружин сжатия, многовитковые пружины Вершина к Вершине могут создавать равную силу при равном диаметре, но при половине, или даже меньше, рабочей высоты. Это позволяет использовать пружины при жестких ограничениях габаритов. Волновые пружины Вершина к Вершине обычно выдерживают те же нагрузки, что и простые витые пружины из круглой проволоки; преимуществом волновых является компактность, меньшие рабочая высота, свободная высота и высота полностью сжатой пружины.
Стандартные типоразмеры
Компания Smalley предлагает 4 различных серии со склада,хранящего более 4000 типоразмеров пружин:
CM – Серия метрических размеров, диаметром от 5 мм до 60 мм из углеродистой и нержавеющей стал
CMS – Серия с плоским торцом, метрических размеров, диаметром от 8 мм до 60 мм из углеродистой и нержавеющей стали
C – Серия дюймовых размеров, диаметром от .188" до 2" из нержавеющей и углеродистой стали
CS – Серия с плоским торцом, дюймовых размеров, диаметром от .375" до 2" из нержавеющей и углеродистой стали
|
Рис. 1. CM – Серия |
Рис. 2. CMS – Серия |
|

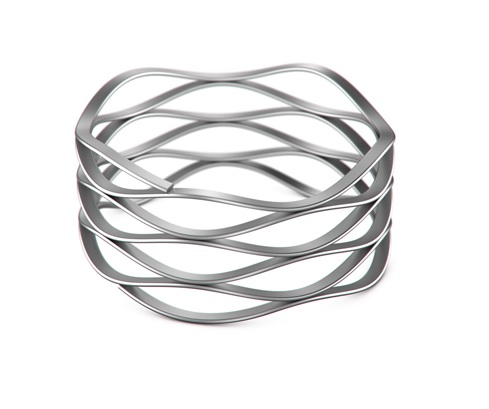

Рис. 3 . C – Серия |

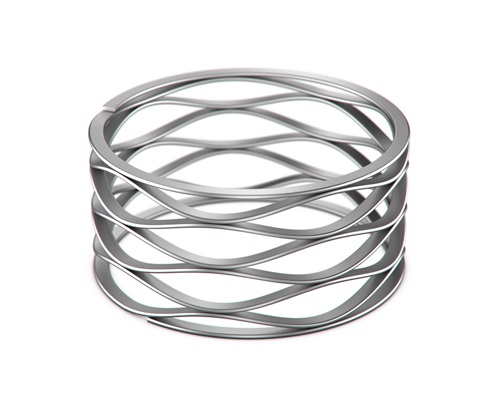

Рис. 4. CS – Серия |
Для получения дополнительной информации о Волновых пружинах присылайте запрос по электронной почте: sales@mechatronica-pro.com.
