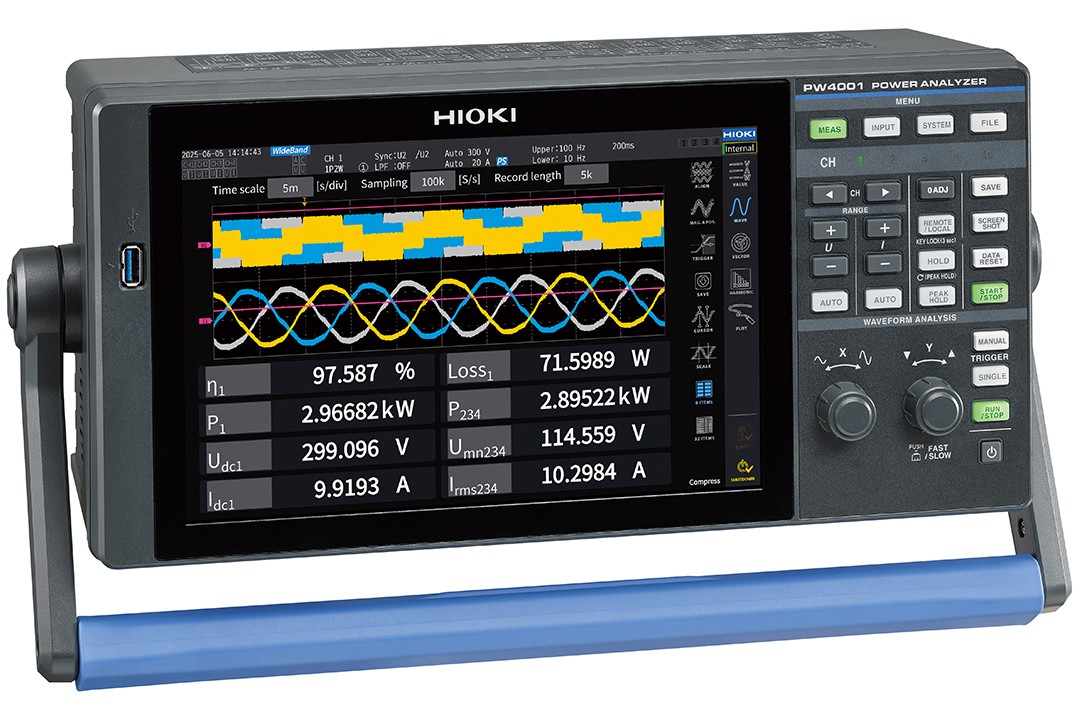

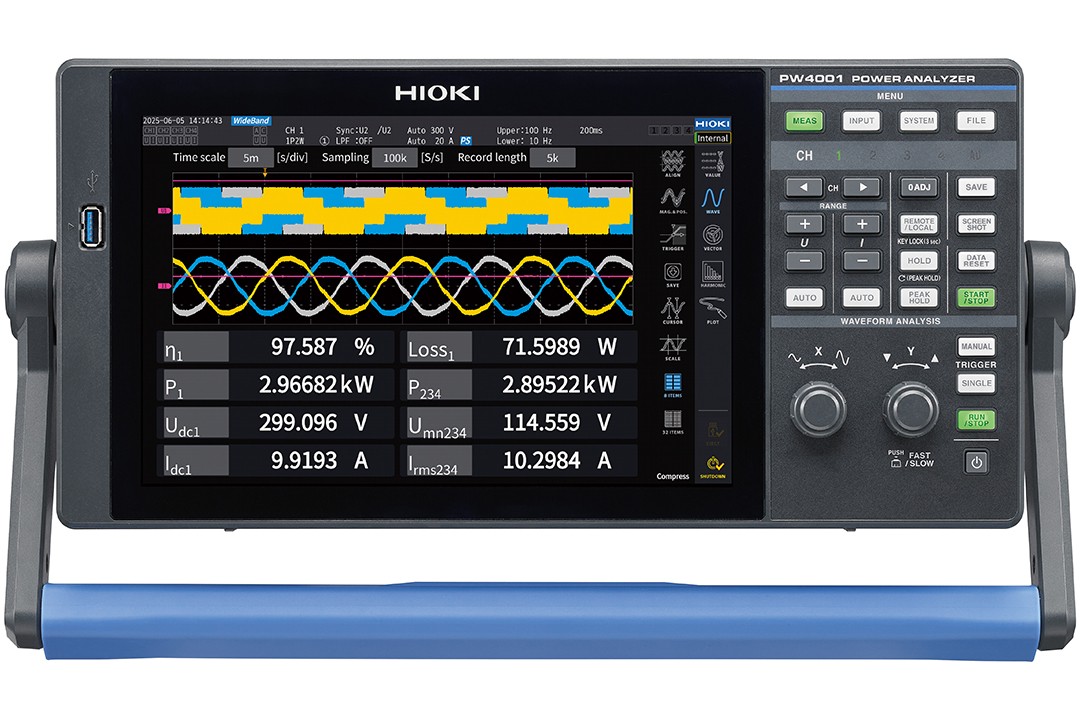

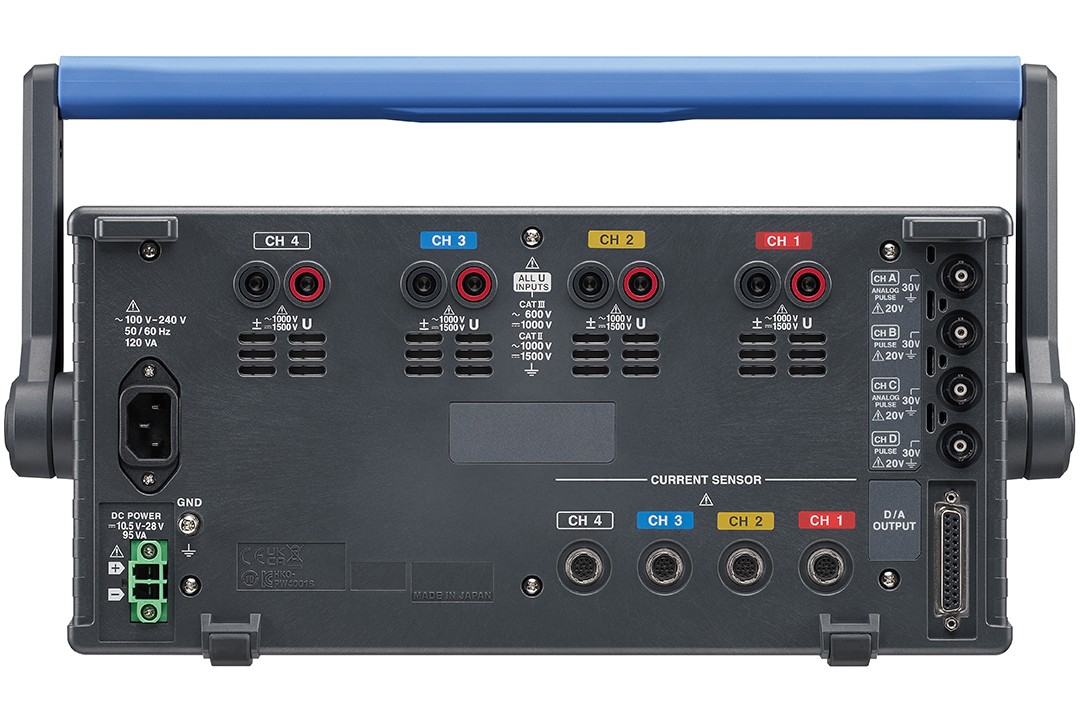

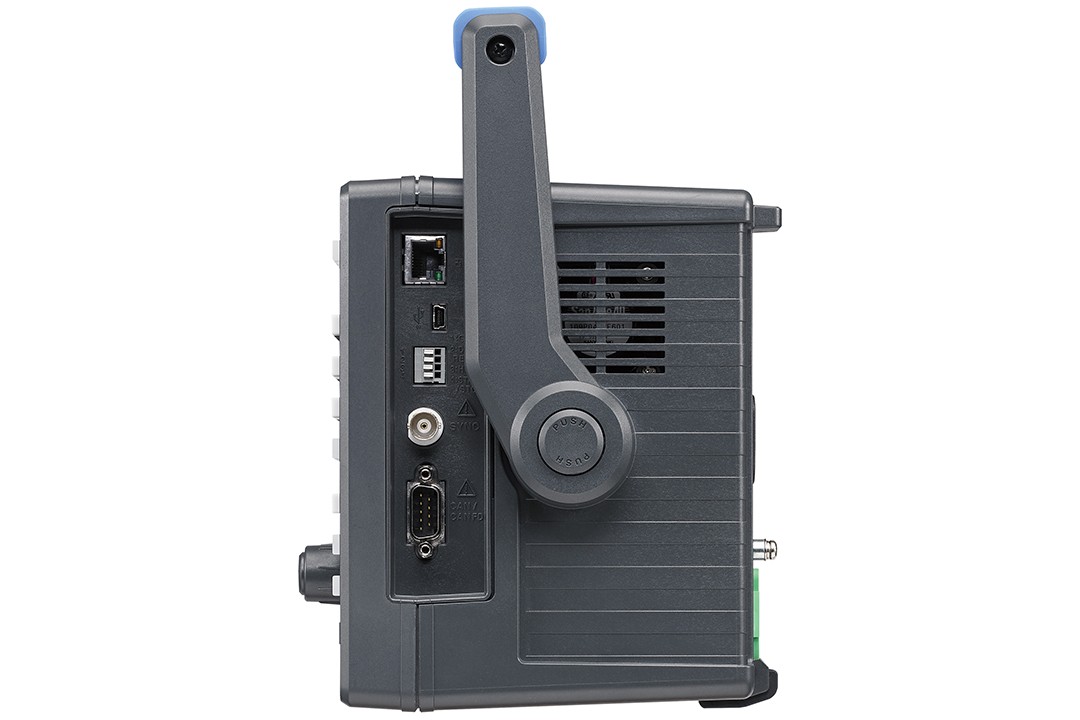

PW4001 - это высокоточный портативный 4-канальный анализатор мощности. Он обеспечивает самую высокую точность измерения постоянного тока в истории HIOKI — ±0,04%, с полосой пропускания измерений от постоянного тока до 600 кГц. Благодаря поддержанию заявленной точности во всем частотном диапазоне, гарантируются надежные измерения от постоянного тока до высоких частот.
Помимо превосходной портативности, PW4001 также обеспечивает точность измерений, необходимую в научно-исследовательских и производственных условиях. Он подходит для широкого спектра применений, включая полевые испытания, лабораторные исследования и контроль производственных линий.
Анализатор мощности HIOKI PW3390:
- Базовая точность: ±0,04%
- Диапазон рабочих температур: от -20°C до 50°C
- Частотный диапазон: постоянный ток, от 0,1 Гц до 600 кГц
- Поддержка CAN/CAN FD (вход и выход)
- Функция автоматической фазовой компенсации (только для датчиков тока HIOKI)
Таблица 1 - Основные параметры
|
Измерительная линия |
Однофазная двухпроводная, однофазная трехпроводная, трехфазная трехпроводная, трехфазная четырехпроводная |
|
Количество каналов |
4 (4 канала напряжения, 4 канала тока, с изоляцией между каналами) |
|
Измерение полосы частот |
Постоянный ток, 0,1 Гц ~ 600 кГц |
|
отбор проб |
16 бит, 2,5 МГц |
|
скорость обновления данных |
1 мс, 10 мс, 50 мс, 200 мс |
|
Точность измерения мощности |
Постоянный ток, 50 Гц/60 Гц: ±0,03 % от показания, ±0,01 % от диапазона; 50 кГц: ±0,40 % от показания, ±0,10 % от диапазона. |
|
Диапазон измерения напряжения |
6 В, 15 В, 30 В, 60 В, 150 В, 300 В, 600 В, 1500 В |
|
Диапазон текущих измерений |
40 мА ~ 2000 А (в зависимости от датчика тока) |
|
Параметры измерения |
Напряжение (U), ток (I), активная мощность (P), полная мощность (S), реактивная мощность (Q), коэффициент мощности (λ), фазовый угол (φ), частота напряжения (fU), частота тока (fI), КПД (η), потери (Loss), коэффициент пульсации напряжения (Urf), коэффициент пульсации тока (Irf), суммарный ток (Ih), суммарная мощность (WP), пиковое напряжение (Upk), пиковый ток (Ipk) |
|
Гармоническое измерение |
Широкополосный режим: (Максимальное количество анализов: 500) |
|
Запись волновой формы |
Емкость записи: до 5 мегабайт любых сигналов (ток, напряжение, двигатель). |
|
Моторный анализ (необязательно) |
Напряжение, крутящий момент, скорость, частота, скольжение |
|
Вычислительные функции |
Расчет потерь эффективности, пользовательская формула, преобразование Дельта, автоматическая компенсация фазы для датчиков тока. |
|
Внешний интерфейс |
USB-флеш-накопитель, LAN, USB (связь), внешнее управление, синхронизация через BNC, CAN или CAN FD |
|
источник питания |
Переменный ток 100–240 В, постоянный ток 10,5–28 В |
|
Объём и вес |
Приблизительные размеры: 361 (Ш) × 176 (В) × 135 (Г) мм, вес: приблизительно 4,6 кг. |
|
приложение |
Руководство по началу работы × 1, шнур питания × 1, USB-кабель × 1, разъем D-sub × 1 (для PW4001-02, PW4001-05), разъем питания постоянного тока (для PW4001-04, PW4001-05) |
