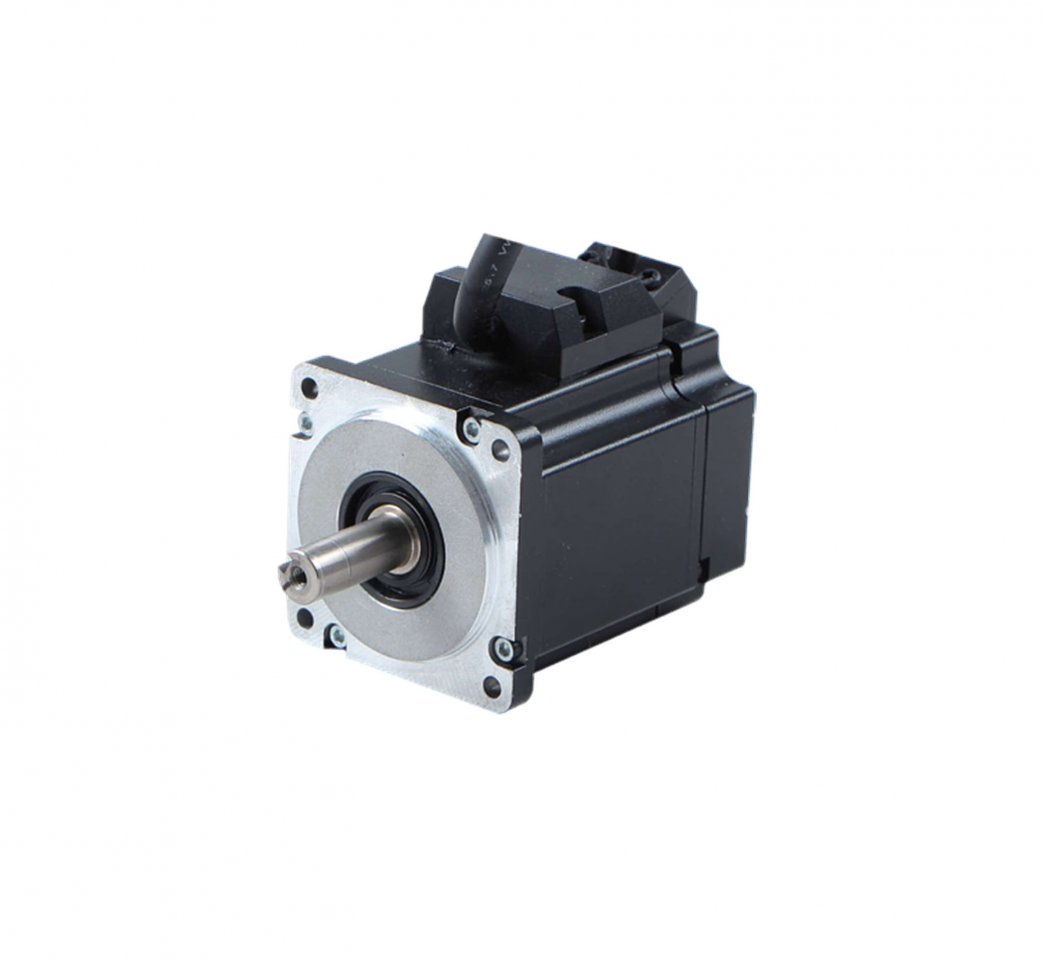

Серводвигатели серии FL60SV

Параметр

Значение

Тип энкодера

1. Оптический энкодер
2. Магнитный энкодер
3. Резольвер
Примечание: доступны различные разрешения; возможно исполнение с инкрементальным или абсолютным сигналом.

Максимальное радиальное усилие

245 Н на расстоянии 20 мм от фланца

Максимальное осевое усилие

98 Н

Класс изоляции

Класс F

Степень защиты

IP65

Условия эксплуатации

Температура: −20 °C … +50 °C; относительная влажность: ≤90 % RH, без конденсации. Установка: вдали от активных и горючих газов, капель масла и пыли; высота ≤1000 м (1000…4000 м — эксплуатация со снижением характеристик).

Условия хранения

−20 °C … +85 °C; ≤85 % RH, без конденсации

Параметр

Ед.

FL60SV20

FL60SV40

Номинальная мощность

Вт

200

400

Номинальное напряжение

В DC

48

220

48

220

Номинальная частота вращения

об/мин

3000

3000

3000

3000

Номинальный крутящий момент

Н·м

0,64

0,64

1,27

1,27

Номинальный ток

А

6

1,2

12

2,4

Максимальная частота вращения

об/мин

5000

6000

5000

6000

Максимальный крутящий момент

Н·м

1,92

1,92

3,81

3,81

Максимальный ток

А

18

3,6

36

7,2

Сопротивление между фазами

Ом

0,38

9,35

0,23

3,46

Индуктивность между фазами

мГн

0,68

17

0,3

7,14

Постоянная противо-ЭДС

6,5

32

6,5

32

Коэффициент крутящего момента

Н·м/А

0,107

0,53

0,107

0,53

Электрическая постоянная времени

мс

1,79

1,81

1,3

2,06

Механическая постоянная времени

мс

0,85

21,01

0,52

12,96

Момент инерции ротора

кг·см²

0,15

0,15

0,25

0,25

Момент инерции ротора с тормозом

кг·см²

0,15

0,15

0,25

0,25

Количество полюсов

10

10

10

10

Энкодер

2500 имп/об, инкрементальный энкодер

Длина двигателя L1

мм

86,5

79,5

106

99

Длина двигателя с тормозом L2

мм

123

116

142,5

135,5

Масса

кг

0,95

0,9

1,35

1,3

Масса с тормозом

кг

1,35

1,3

1,85

1,8
