Стенд электромеханический СЭМ-2 НПФМ.441465.005

Стенд испытательный для проверки электродвигателей СЭМ-2 НПФМ.441465.005 (далее СЭМ‑2) предназначен для проведения испытаний трехфазных электродвигателей, проведения лабораторных испытаний и исследований на стенде электромеханическом. СЭМ-2 позволяет проводить испытания электродвигателей с максимальным крутящим моментом до 30 Н·м. Испытания проводятся в автоматическом режиме. Стенд может использоваться для входного контроля электродвигателей.

Технические характеристики

  1. Напряжение питающей сети стенда СЭМ-2: 342…418 В, частота питающей сети 50 Гц, питание 3-х фазное.
  2. Потребляемая мощность СЭМ-2 – 40 кВА.
  3. Климатическое исполнение:
    1. Работа - при температуре от 10 °С до +40 °С, УХЛ4.
    2. Окружающая среда - невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, а также тумана и брызг токопроводящих жидкостей и токопроводящей пыли.
    3. Непрерывная работа - при относительной влажности 5…80%;
    4. Хранение – от +5 °С до +50 °С.
  4. Прочное и твердое основание (пол) устойчивое к воздействию вибрации.
  5. Стенд СЭМ-2 обеспечивает формирование следующих величин:
    1. значение крутящего момента на выходном звене в диапазонах 5 Н·м– 30 Н·м с точностью формирования ±0.9 Н·м;
  6. Стенд СЭМ-2 обеспечивает контроль и индикацию следующих величин:
    1. потребляемого тока испытуемого электродвигателя;
    2. значение крутящего момента на выходном звене в диапазонах 0 Н·м–50 Н·м с точностью ±0.3 Н·м.
    3. частота вращения.

Комплект поставки

  1. Шкаф управления СЭМ-2 НПФМ.441546.011.
  2. Стенд электромеханический для испытания электродвигателей мощностью до 2,2 кВт НПФМ.441546.010.
  3. Фсинхронный двигатель АИР80В2.
  4. Синхронный двигатель на постоянных магнитах ДСМ-2,2-3000-1-Д-У2 IM3081 IC41 380 В с датчиком положения ЛИР-ДА158.
  5. Двигатель постоянного тока ДП 112-180-3,0-220-IM 3001.
  6. АРМ (исполнение моноблок).
  7. Осциллограф АКИП-4126/4А-X (в комплекте с модулем компенсационным, модулями изоляции входов и программной опцией измерения мощности и показателей электроэнергии).
  8. Комплект кабелей.
  9. Руководство по эксплуатации.
  10. Паспорт.
  11. Программное обеспечение.

Варианты подключения стенда

Рис. 1. Прямой пуск, измерение на двигателе

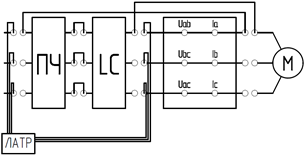

ЛАТР на входе ПЧ, с LC-фильтром, измерение на двигателе

ЛАТР на входе ПЧ, с LC-фильтром, измерение между ПЧ и LC-фильтром

ЛАТР на входе ПЧ, без LC-фильтра, измерение на двигателе

ЛАТР на входе ПЧ, с LC-фильтром, измерение на входе ПЧ

ЛАТР на входе ПЧ, с LC-фильтром, измерение на входе ЛАТР
