Приборы серии HIOKI PW3335 - это измерительные приборы мощности, характеристики которых соответствуют требованиям стандарта JIS C 62301 по измерению энергопотребления в режиме ожидания. Они также соответствуют стандарту IEC 62301:2011. При частоте сети 50 Гц/60 Гц гарантируется точность измерения ±0,15% и допуск по коэффициенту мощности ±0,1%, что обеспечивает высокий уровень точности измерений, характерный для данного класса приборов. Таким образом, они позволяют измерять очень малое энергопотребление в режиме ожидания.

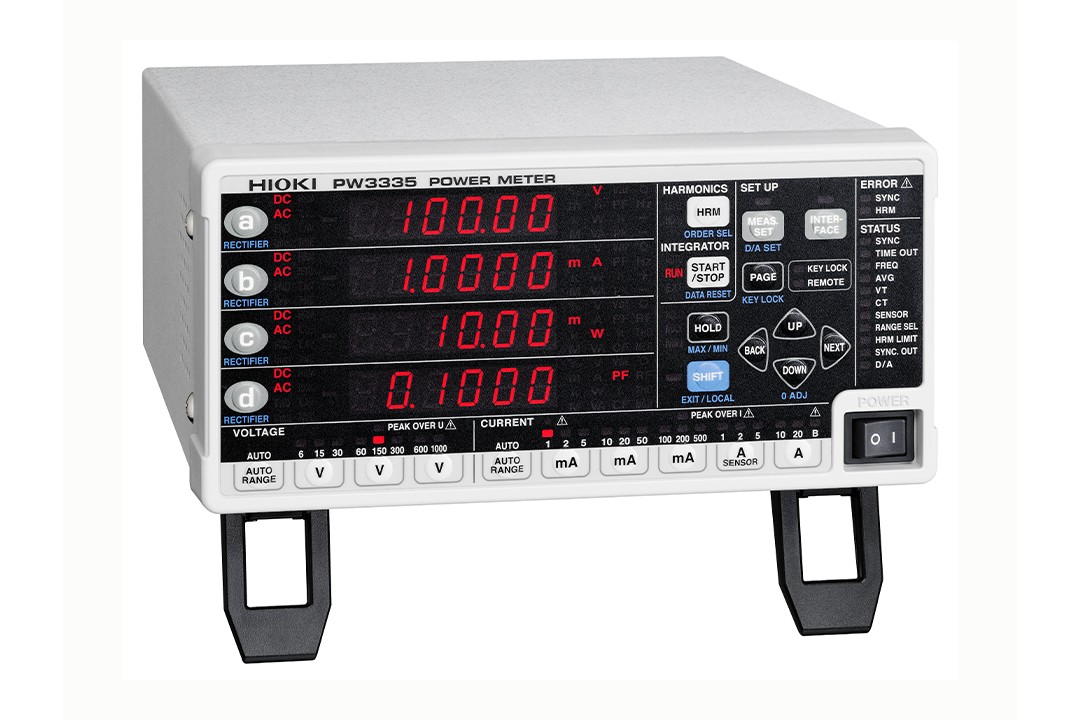

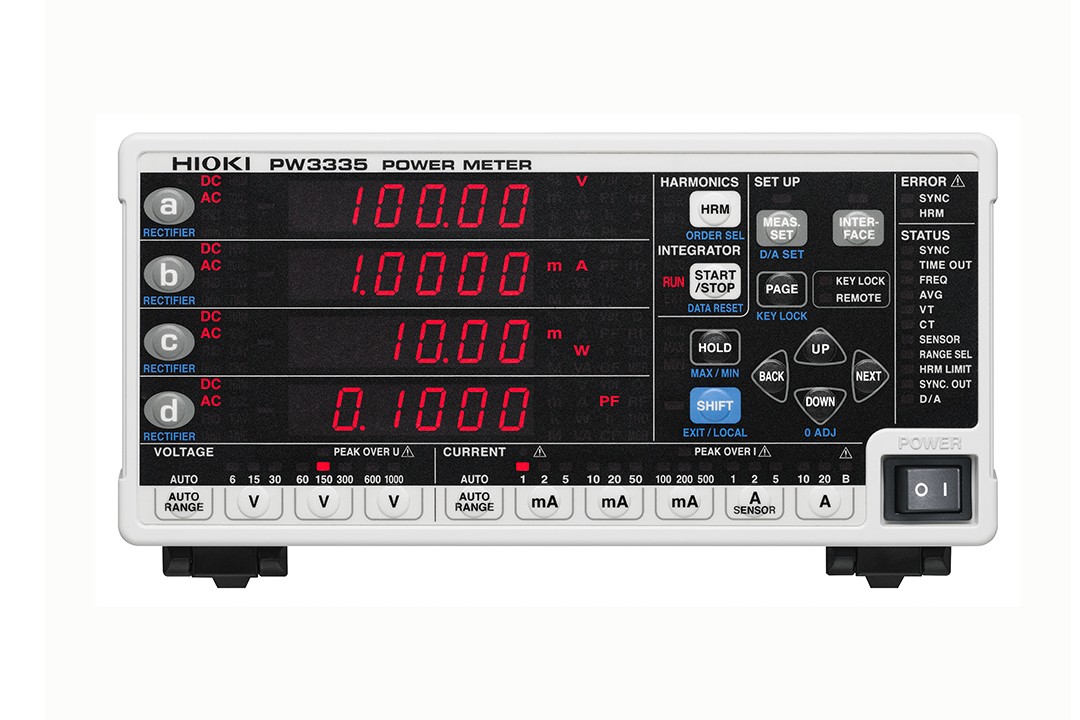

Измеритель мощности HIOKI PW3335:
- Высокоточное измерение мощности в режиме ожидания и в рабочем режиме
- Высокая базовая точность ±0,15%
- Диапазон измерения от 1 мА до 20 А (гарантированная максимальная точность 30 А)
- Измерение постоянного тока и широкая полоса пропускания от 0,1 Гц до 100 кГц
- Стандартное измерение гармоник, соответствующее различным стандартам измерений, таким как IEC62301
- Низкий коэффициент мощности при высокой точности измерения в испытаниях частотных преобразователей/двигателей без нагрузки
- Возможность одновременного управления до 8 устройствами
- Максимальный входной ток AC5000A, оснащен портом для подключения внешнего датчика тока (только для PW3335-03 и PW3335-04)
Таблица 1 - Основные параметры
|
Количество строк |
Однофазный двухпроводной |
|
Измерительные элементы |
Напряжение, ток, активная мощность, полная мощность, реактивная мощность, коэффициент мощности, фазовый угол, частота, максимальное отношение токов, накопление тока, накопление активной мощности, время накопления, пиковое значение формы волны напряжения, пиковое значение формы волны тока, коэффициент амплитуды напряжения, коэффициент амплитуды тока, усредненный по времени ток, усредненная по времени активная мощность, частота пульсаций напряжения, частота пульсаций тока |
|
Проекты, связанные с гармоникой |
Диапазон частот синхронизации: от 10 Гц до 640 Гц; Количество анализируемых значений: максимальное |
|
Диапазон измерений |
[Напряжение] AC/DC 6 В～1000 В, 8 диапазонов |
|
Суммарное количество измерений |
Переключаемый режим накопления заряда: фиксированный/автоматический |
|
Входное сопротивление (50/60 Гц) |
Напряжение: 2 МОм, ток: ниже 520 мОм (диапазон от 1 мА до 100 мА), ниже 15 мОм (диапазон от 200 мА до 20 А). |
|
Базовая точность |
±0,1% от частоты ±0,1% от частоты (постоянный ток) |
|
Частота обновления дисплея |
Примерно от 5 раз в секунду до 20 секунд (в зависимости от установленного среднего количества повторений). |
|
Частотные характеристики |
Постоянный ток, 0,1 Гц – 100 кГц |
|
ЦАП-выход |
7-канальный выход (выберите выходные параметры ниже), выходной уровень постоянного тока ±2 В/с или 5 В/с, выходной сигнал формы волны 1 В/с. Выходной уровень/выходной сигнал формы волны (напряжение/ток/активная мощность), выходной уровень (фактическая мощность/реактивная мощность/коэффициент мощности и т. д.), высокоскоростной выходной уровень (напряжение/ток/активная мощность). |
|
Функция |
[Переключение режимов выпрямления] AC+DC, AC+DC Umn, AC, DC, FND |
|
интерфейс |

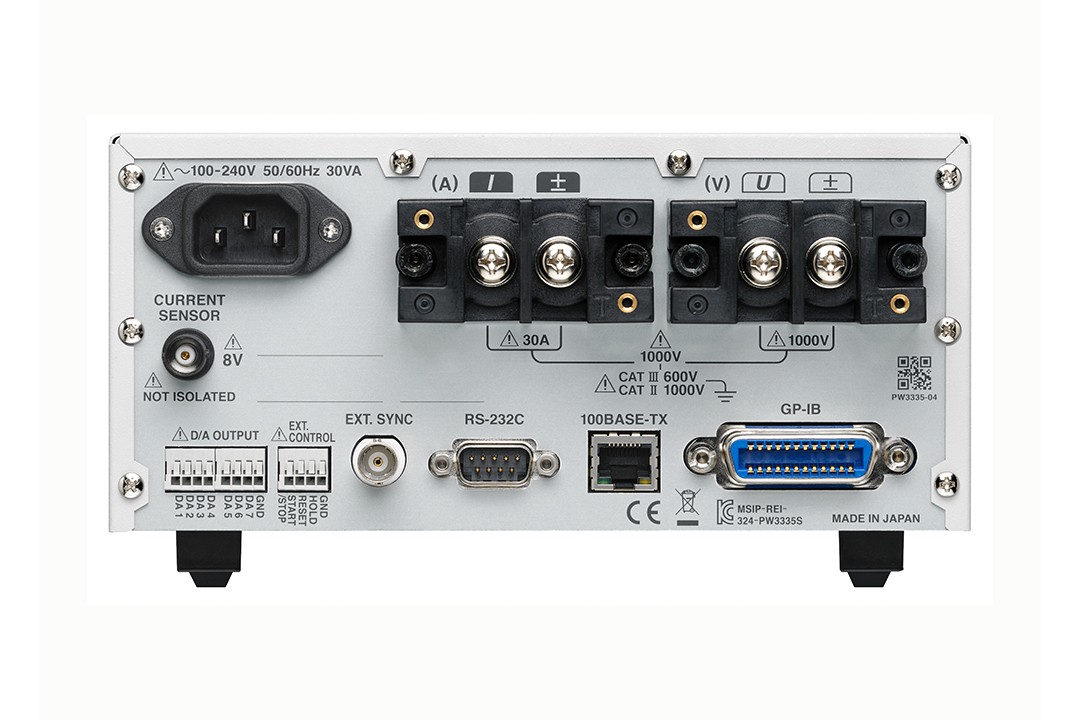

Стандартная конфигурация включает LAN, RS-232C (кроме модели -01) и GP-IB (только для моделей -01 и -04). |
|
источник питания |
100～240 В переменного тока, 50/60 Гц, 30 ВА |
|
Объём и вес |
210 Ш × 100 В × 245 Г мм, 3 кг |
|
приложение |
Инструкция по эксплуатации (1 шт.), сетевой шнур (1 шт.), защитные чехлы для входных портов напряжения и тока (2 шт.). |
