- Продолжительная мощность 224 Вт, пиковая мощность 817 Вт;
- Работа при вращении в обоих направлениях;
- Выходной вал двигателя в стандартном исполнении оснащён шарикоподшипником;
- При использовании дополнительного защитного кожуха возможна степень защиты IP54;
- По запросу доступна специальная длина и диаметр вала, вал с выводом с обеих сторон, специальные обмотки и обмотки для высокого напряжения, повышенная степень защиты до IP67;
- Вращение в обоих направлениях: по часовой стрелке и против часовой стрелки;
- Выходной вал двигателя на стороне привода стандартно оснащён шарикоподшипником;
- Степень защиты IP54 обеспечивается при использовании дополнительного защитного кожуха;
- По запросу доступны другие длины и диаметры вала, вал с выводом с обеих сторон, специальные обмотки и обмотки для высокого напряжения, а также повышенная степень защиты — до IP67.
Технические характеристики:
|
Параметр |
Ед. |
GR 80x80 |
|||
|
Номинальное напряжение |
В DC |
24 |
40 |
48 |
60 |
|
Номинальный ток |
А* |
10 |
6.2 |
5.6 |
4.3 |
|
Номинальный момент |
Н·м* |
0.59 |
0.67 |
0.67 |
0.67 |
|
Номинальная частота вращения |
об/мин* |
3150 |
2970 |
3200 |
3900 |
|
Момент остановки |
Н·м** |
7.45 |
8.85 |
9.47 |
9.22 |
|
Максимальный момент |
Н·м** |
6.06 |
6.01 |
6 |
6 |
|
Частота вращения холостого хода |
об/мин* |
3285 |
3050 |
3300 |
3200 |
|
Номинальная выходная мощность |
Вт** |
195 |
208 |
224.5 |
217 |
|
Максимальная выходная мощность |
Вт |
641 |
707 |
817 |
764 |
|
Постоянная момента |
Н·м/А-1*** |
0.067 |
0.118 |
0.132 |
0.171 |
|
Сопротивление выводов |
Ом |
0.214 |
0.533 |
0.67 |
1.01 |
|
Индуктивность выводов |
мГн |
1.5 |
3.73 |
4.7 |
6.9 |
|
Пусковой ток |
А** |
112 |
75 |
72 |
54 |
|
Ток холостого хода |
А** |
0.7 |
0.37 |
0.35 |
0.3 |
|
Ток размагничивания |
А** |
|
≥ 51 |
≥ 46 |
≥ 35 |
|
Момент инерции ротора |
г·см² |
3200 |
3200 |
3200 |
3200 |
|
Масса двигателя |
кг |
4.0 |
4.0 |
4 |
4.0 |
Примечания: * Δϑw = 100 K; ** ϑR = 20 °C; *** значение в номинальной рабочей точке

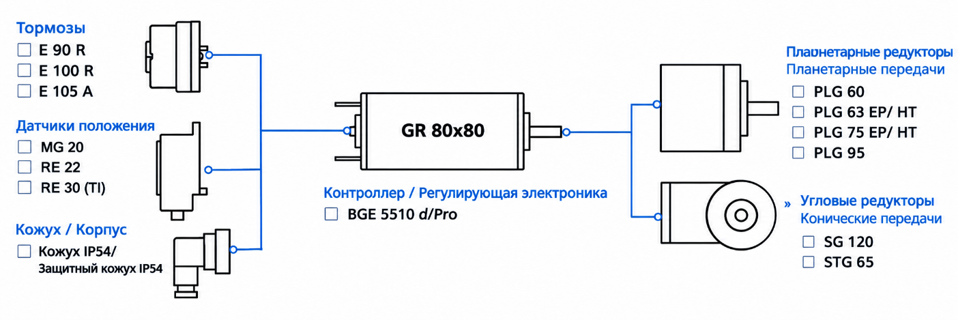

Модульная система:

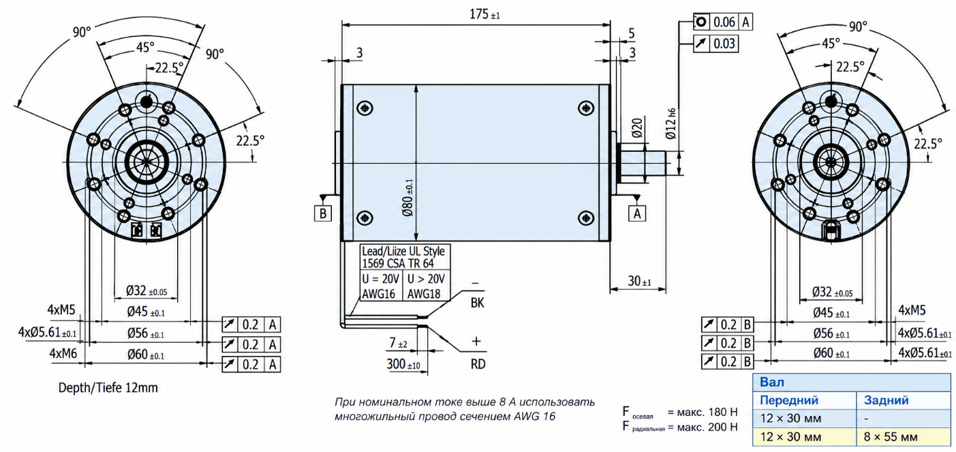

Габаритные размеры:

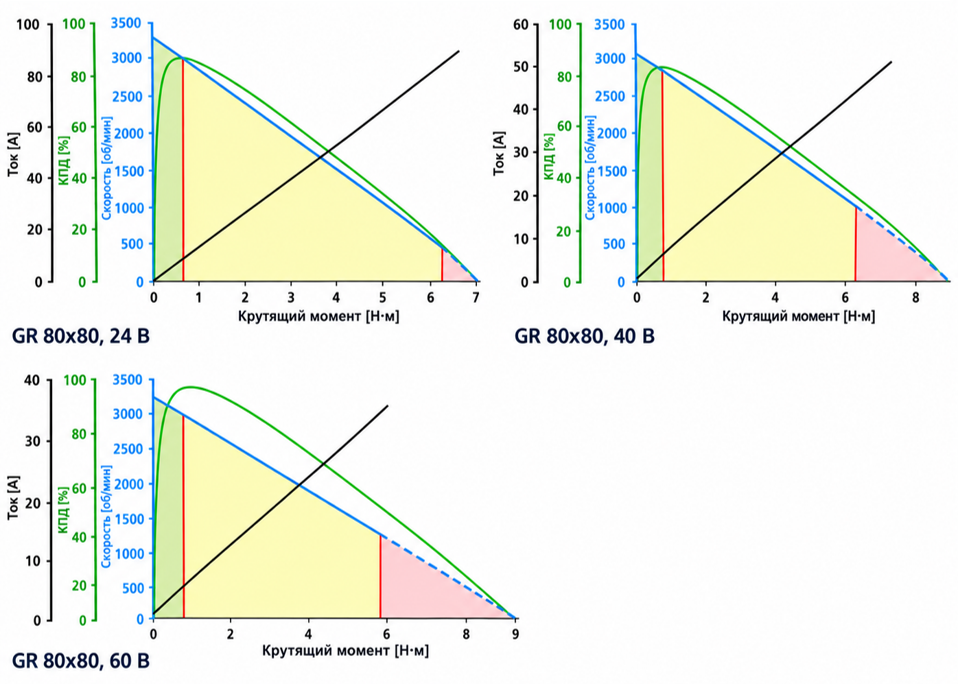

Рабочие характеристики:
