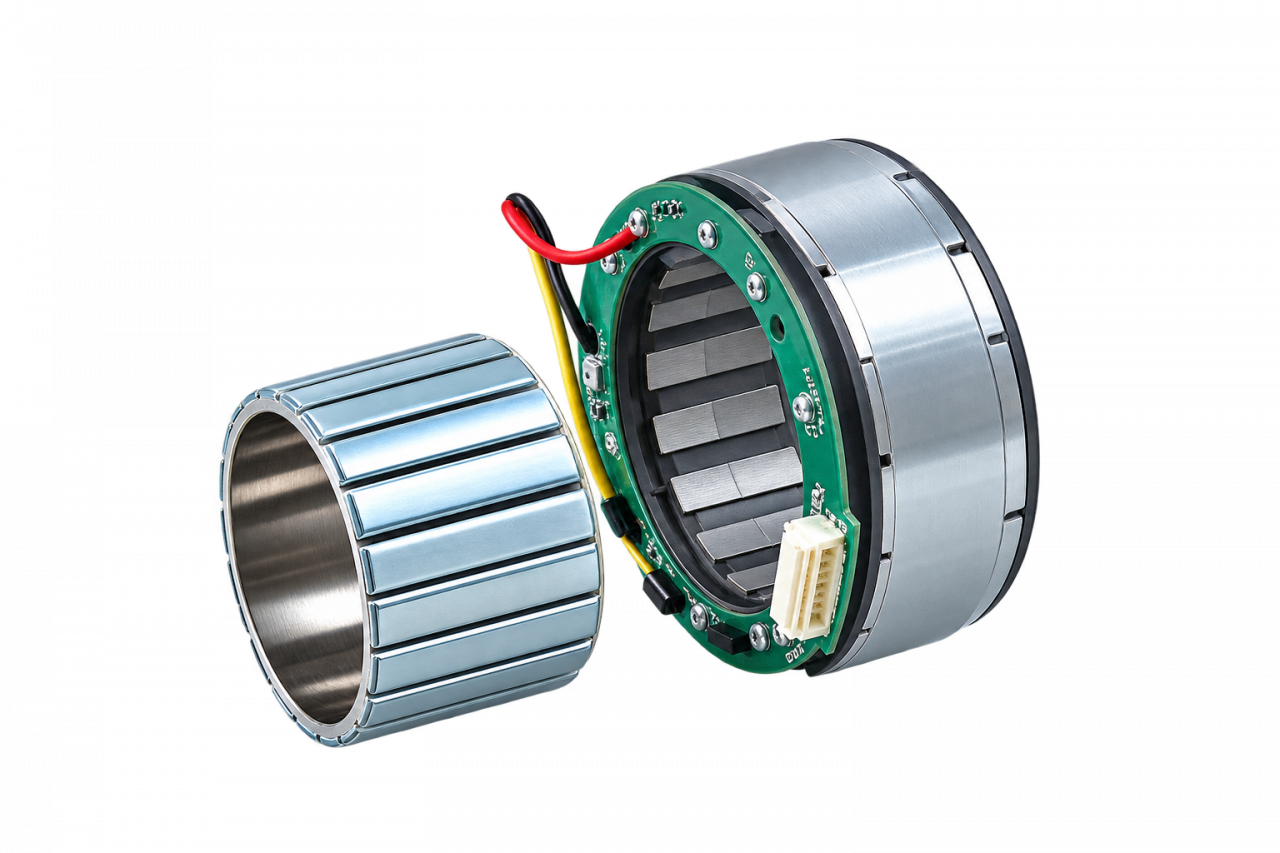

Общие технические характеристики:
|
Параметр |
Значение |
|---|---|
|
Тип обмотки |
Соединение «звезда» |
|
Электрический угол датчиков Холла |
120° электрических |
|
Электрическая прочность изоляции |
1000 В AC / 1 с |
|
Сопротивление изоляции |
100 МОм при 500 В DC |
|
Температура эксплуатации |
−20 °C … +50 °C |
|
Класс изоляции |
Класс B |
Электрические характеристики:
|
Параметр |
Ед. |
FL50BL15-48V-35183A |
FL50BL08-48V-50170A |
|---|---|---|---|
|
Количество полюсов |
|
20 |
20 |
|
Количество фаз |
|
3 |
3 |
|
Номинальное напряжение |
В DC |
48 |
48 |
|
Номинальный крутящий момент |
Н·м |
0,5 |
0,3 |
|
Номинальный ток |
А |
4,8 |
3,6 |
|
Номинальная частота вращения |
об/мин |
3500 |
4800 |
|
Номинальная мощность |
Вт |
183 |
151 |
|
Максимальная частота вращения |
об/мин |
4600 |
6000 |
|
Пиковый крутящий момент |
Н·м |
1,5 |
0,96 |
|
Пиковый ток |
А |
14,5 |
11,6 |
|
Сопротивление между фазами при 20 °C |
Ом |
0,77 |
0,9 |
|
Индуктивность между фазами |
мГн |
0,38 |
0,4 |
|
Коэффициент крутящего момента |
Н·м/А |
0,120 |
0,092 |
|
Постоянная противо-ЭДС |
В/10^3 об/мин |
7,3 |
5,6 |
|
Длина двигателя |
мм |
26 |
20 |
|
Масса |
г |
147 |
95,6 |
|
Электрическая постоянная времени |
мс |
0,49 |
0,45 |
Электрические подключения:
|
Контакт / цвет провода |
Тип |
Назначение |
|---|---|---|
|
PIN1 |
Разъём датчиков Холла (опция), тип SM07B-GHS-TB |
Термистор NTC2 |
|
PIN2 |
Термистор NTC1 |
|
|
PIN3 |
GND датчиков Холла |
|
|
PIN4 |
Датчик Холла A (Ha) |
|
|
PIN5 |
Датчик Холла B (Hb) |
|
|
PIN6 |
Датчик Холла C (Hc) |
|
|
PIN7 |
VCC датчиков Холла |
|
|
Жёлтый |
UL1332 AWG22 UL1332 AWG20 |
Фаза U |
|
Красный |
Фаза V |
|
|
Чёрный |
Фаза W |
Габаритные размеры:
|
Позиция (наименование) |
FLS0BL15 |
FLS0BL08 |
Допуск (класс точности) |
|---|---|---|---|
|
Наружный диаметр D |
50 мм |
50 мм |
±0,031 (js9) |
|
Длина корпуса Е |
26 мм |
20 мм |
±1 |
|
Диаметр отверстия под вал D1 |
30 мм |
30 мм |
(+0,033/0)Н8 |
|
Внутренний диаметр L1 |
22 мм |
16 мм |
±0,2 |
|
Диаметр монтажной поверхности E |
47,6 мм |
47,6 мм |
±0,2 |
|
Диаметр монтажной поверхности F |
2,5 мм |
2,5 мм |
±0,3 |
|
Предельная высота посадочного места А |
15 мм |
8,6 мм |
±0,2/-0,3 |
