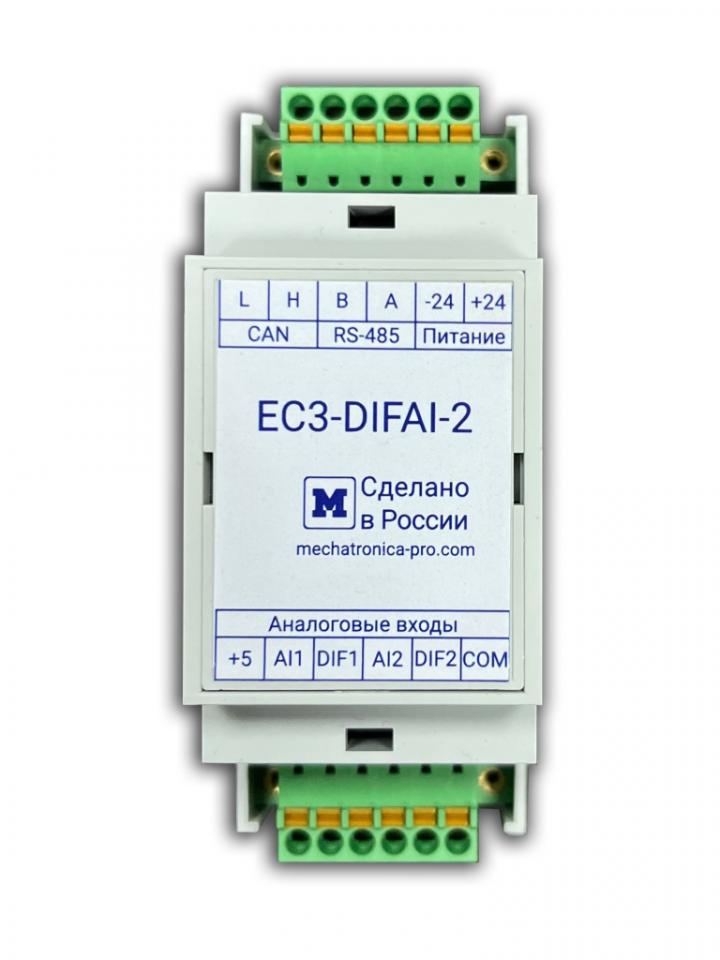

Модуль ввода аналоговых сигналов EC3‑DIFAI‑2 предназначен для измерения дифференциальных аналоговых сигналов посредством встроенных аналоговых каналов со средней точкой с последующей передачей полученных данных по стандартизированным общепромышленным интерфейсам связи RS‑485 и CAN.
Технические характеристики
|
Наименование показателя |
Значение |
|
Напряжение питания постоянного тока, В |
24 ± 5% |
|
Количество аналоговых входов, шт. |
2 |
|
Интерфейсы связи, шт. |
RS-485 – 1 |
|
Температура эксплуатации и хранения, °С |
-20 … +60 |
|
Способ монтажа |
на DIN-рейку |
|
Степень защиты корпуса |
IP20 |
|
Габаритные размеры, Д х Ш х В, мм |
36,3 х 90,2 х 57,7 |
|
Масса, кг, не более |
0,1 |
Расположение разъемов
Описание разъёмов XT1, XT2
|
Номер вывода |
Наименование |
Описание |
Примечание |
|---|---|---|---|
|
Разъем XT1: Питание и интерфейсы связи |
|||
|
1 |
+24 В |
Напряжение +24 В |
Рабочее напряжение 24 В |
|
2 |
-24 В |
Напряжение -24 В |
|
|
3 |
А |
Сигнал А |
Интерфейс RS-485, |
|
4 |
B |
Сигнал В |
|
|
5 |
H |
Сигнал H |
Интерфейс CAN, |
|
6 |
L |
Сигнал L |
|
|
Разъем XT2: Аналоговые входы |
|||
|
1 |
+5 |
Напряжение +5 В |
Тип подключения аналогового сигнала - со средней точкой. |
|
2 |
AI1 |
Аналоговый вход 1 |
|
|
3 |
DIF1 |
Средняя точка измерения 1 |
|
|
4 |
AI2 |
Аналоговый вход 2 |
|
|
5 |
DIF2 |
Средняя точка измерения 2 |
|
|
6 |
COM |
Общий |
|
Размеры (в мм)
Техническое описание на модуль EC3-DIFAI-2 доступно для скачивания в PDF-формате.
