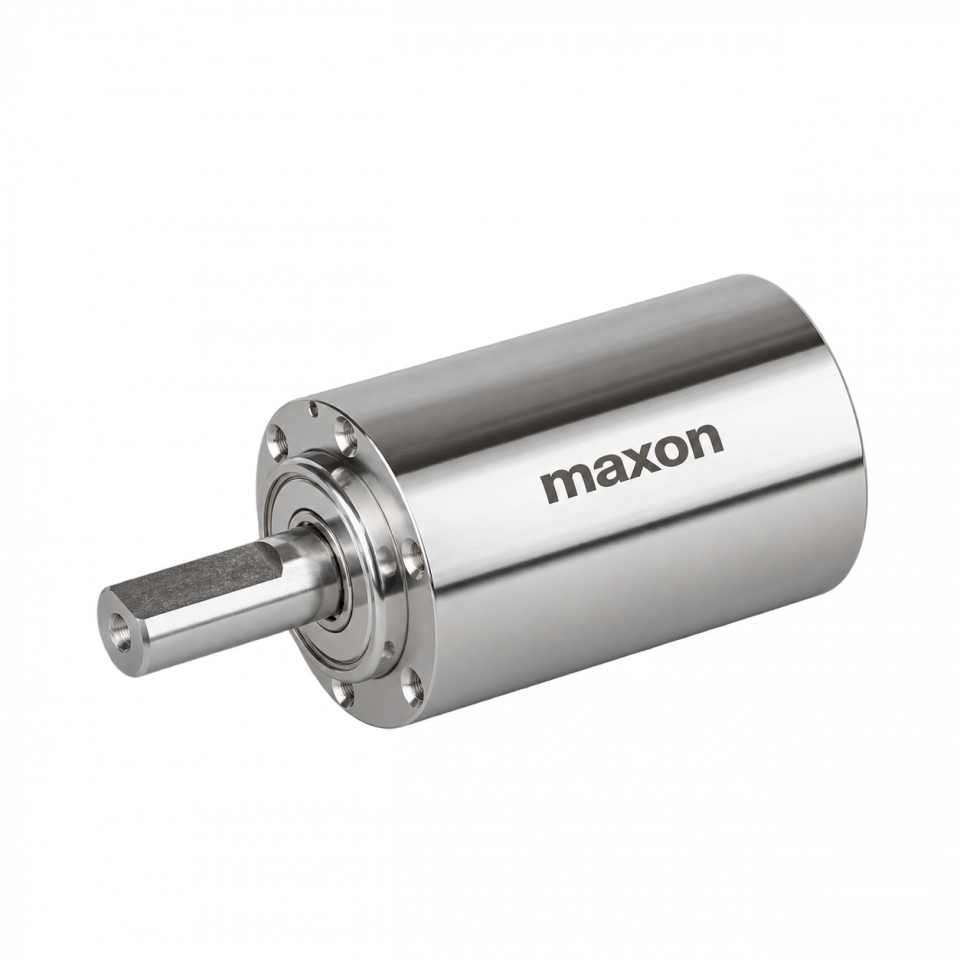

Планетарный редуктор GPX 22, Ø 22 мм
Технические характеристики:
|
Параметр |
Ед. |
Значение |
||
|
Макс. передаваемая мощность |
Вт |
30 |
||
|
Макс. длительный крутящий момент |
Н·м |
3,7 |
||
|
Макс. длительная входная частота вращения |
об/мин |
12 000 |
||
|
Температура окружающей среды |
°C |
−40…+100 |
||
|
Подшипник на выходе |
— |
Шариковый подшипник |
||
|
Количество ступеней |
— |
2 |
3 |
4 |
|
Макс. передаваемая мощность (длительная) |
Вт |
30,0 |
15,0 |
8,0 |
|
Макс. передаваемая мощность (прерывистый режим) |
Вт |
40,0 |
20,0 |
10,0 |
|
Макс. длительный крутящий момент |
Н·м |
2,40 |
3,30 |
3,70 |
|
Макс. кратковременный крутящий момент |
Н·м |
3,00 |
3,80 |
4,20 |
|
Макс. длительная входная частота вращения |
об/мин |
8000 |
10 000 |
12 000 |
|
Макс. кратковременная входная частота вращения |
об/мин |
10 000 |
12 500 |
15 000 |
|
Макс. КПД |
% |
75 |
65 |
55 |
|
Средний люфт без нагрузки |
° |
1,05 |
1,2 |
1,35 |
|
Макс. осевая нагрузка (динамическая) |
Н |
80 |
||
|
Макс. радиальная нагрузка на расстоянии 10 мм от фланца |
Н |
145 |
150 |
150 |
|
Длина редуктора L11 |
мм |
31,7 |
38,2 |
44,0 |
|
Масса |
г |
73 |
86 |
95 |
|
¹ Длина может изменяться в зависимости от конфигурации и выбранного двигателя. Фактическая длина рассчитывается в конце процесса конфигурирования |
||||
Рабочий диапазон:
Габаритный чертёж:
