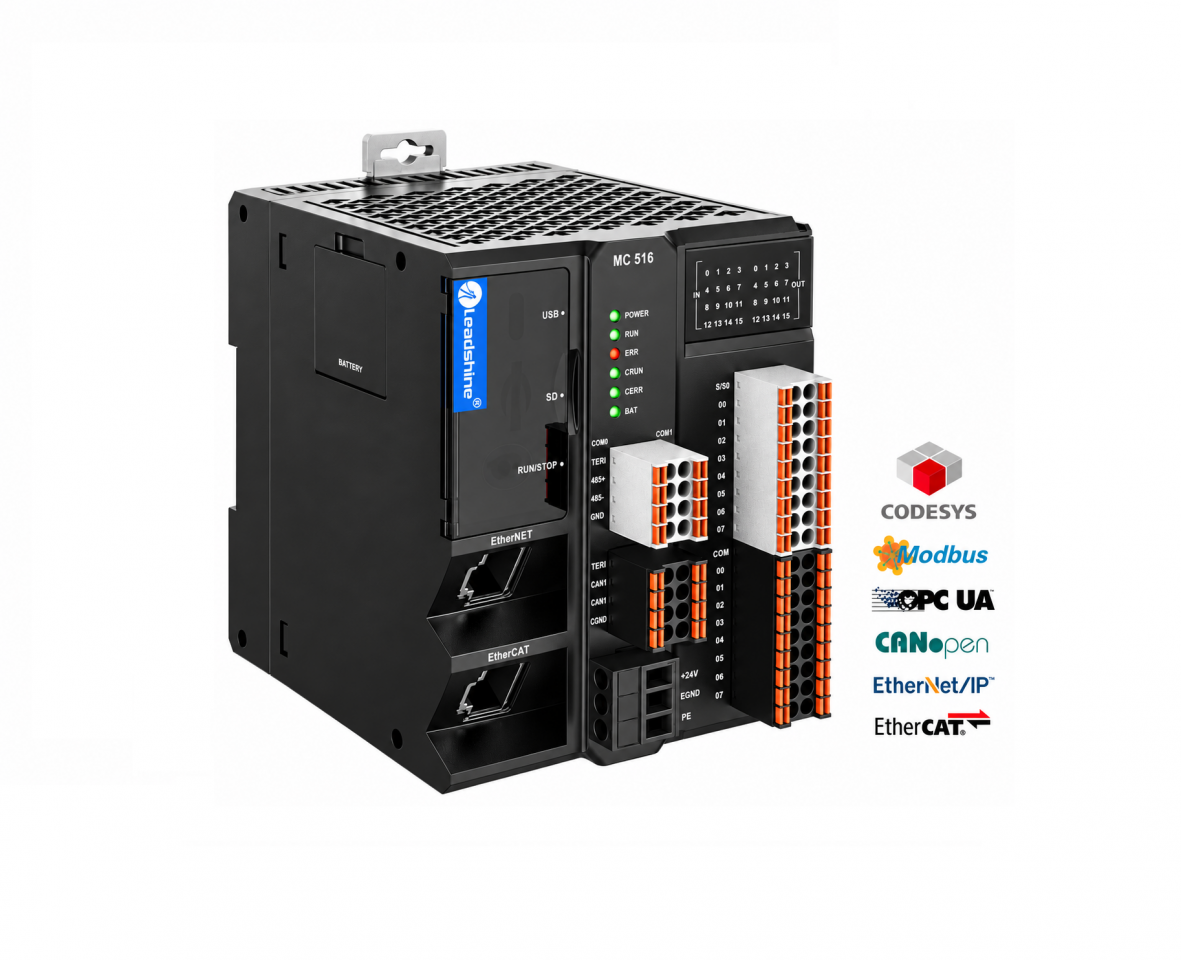

Программируемые логические контроллеры серии MC500

Программируемые логические контроллеры серии MC500

Описание:

Программируемые логические контроллеры серии MC500 – экономичный шинный контроллер, созданный для задач с повышенными требованиями к управлению движением и подключению интеллектуальных устройств. Сферы применяемости ПЛК: фотоэлектрическая промышленность, производство полупроводниковой электроники, станков с ЧПУ, логистика.

Особенности:

• Управление движением

32 оси Ethercat; 6 высокоскоростных импульсных осей 200 кГц; линейная интерполяция по 6 осям / круговая по 3 осям; E-CAM / flying shear / chasing shear.

• Расширенный функционал

Локальная шина: до 32 модулей I/O; до 32767 точек I/O; 6 высокоскоростных счетчиков 200 кГц; защита от перегрева, перенапряжения и тока перегрузки;

• Интеллектуальные коммуникации

OPC UA; EtherNet/IP; до 32 распределенных устройств CANopen; Modbus или свободно программируемый коммуникационный порт.

Структура условного обозначения:

Управление движением:

• Интерполяция (согласованное управление несколькими осями для движения по заданной траектории)

Многомерная линейная, круговая и непрерывная интерполяция для управления траекторией с заданной точностью и высокоскоростным позиционированием по кратчайшему пути.

• Электронный кулачок (функция управления движением, где положение ведомой оси задается как функция положения ведущей оси)

Электронный кулачок позволяет заменить механический кулачок и исключить связанные с ним погрешность, износ и шум.

• Летучие ножницы (режим реза без остановки подачи)

Возможность создать поворотный стол с кулачковым механизмом для резки в зоне синхронизации, задавая такие параметры, как длина реза, количество режущих головок и, соответственно, зону синхронизации, при котором ведущий и ведомый валы работают с определенным соотношением скоростей.

• Резка с сопровождением материала

Возможность создать стол с кулачковым механизмом, который подходит для таких сценариев применения, как резка и наполнение, за счет настройки длины резки, положения ожидания, областей копирования, синхронизации и возврата.

Порты и разъёмы:

Интеллектуальное соединение устройств разных уровней:

OPC UA - это открытый международный стандартный протокол связи, используемый для интеллектуального производства. Протокол обеспечивает прямое и безопасное соединение к IT-системам, таким как MES/ER, с целью защиты данных от несанкционированного доступа, а также усиления безопасности передачи данных и устранения барьеров взаимодействия между механическими и информационными уровнями.

Технические характеристики ПЛК серии MC500:
