Общие технические характеристики:
|
Параметр |
Значение |
|---|---|
|
Осевой люфт |
0,02…0,5 мм |
|
Радиальное биение выступающей части вала |
0,05 мм |
|
Уровень шума |
≤65 дБ |
|
Передаточное отношение редуктора |
34,4:1 |
|
Максимальный ресурс |
850 ч |
|
Диапазон температуры окружающей среды |
−10 °C … +60 °C |
|
Сопротивление изоляции |
≥10 МОм при 100 В DC |
|
Электрическая прочность изоляции |
100 В AC / 0,5 мА / 1 с |
|
Условия хранения |
−15 °C … +70 °C |
Электрические характеристики:
|
Параметр |
Ед. изм. |

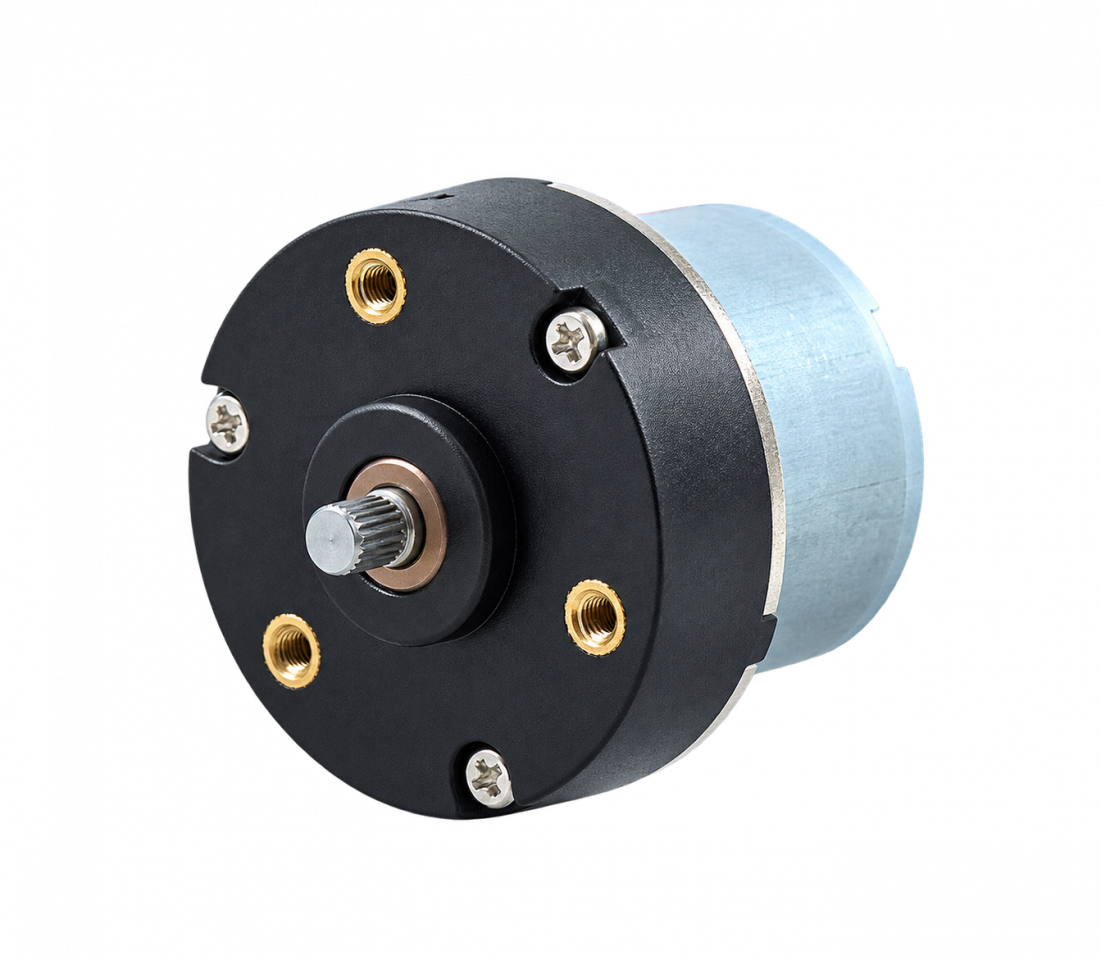

FL32BLW25-G-IE |
|---|---|---|
|
Номинальное напряжение |
В DC |
5 |
|
Номинальный крутящий момент |
мН·м |
58,8 |
|
Номинальная частота вращения |
об/мин |
180 |
|
Номинальная мощность |
Вт |
1 |
|
Момент остановки |
мН·м |
147 |
|
Номинальный ток |
А |
≤1,08 |
|
Ток холостого хода |
А |
≤0,6 |
|
Частота вращения холостого хода |
об/мин |
215 |
|
Ток остановки |
А |
1,4 |
|
Длина двигателя |
мм |
15 |
|
Масса |
г |
500 |
Электрические подключения:
|
Тип кабеля |
Цвет провода |
Назначение |
|---|---|---|
|
UL-1751 30AWG |
Красный |
Питание VCC |
|
Чёрный |
GND |
|
|
Жёлтый |
PWM |
|
|
Белый |
FG |
|
|
Синий |
F/R |
Габаритные размеры:
