Общие технические характеристики:
|
Параметр |
Значение |
|---|---|
|
Тип датчика положения (энкодера) |
1. Оптический энкодер; 2. Магнитный энкодер; 3. Резольвер. Доступны различные разрешения; возможны инкрементальное и абсолютное исполнения. |
|
Максимальная радиальная нагрузка |
75 Н на расстоянии 20 мм от фланца |
|
Максимальная осевая нагрузка |
15 Н |
|
Класс изоляции |
Класс B |
|
Степень защиты |
IP30 |
|
Температура эксплуатации |
−20 °C … +40 °C |
|
Относительная влажность |
≤90 % RH, без конденсации |
|
Условия установки |
Вдали от агрессивных и горючих газов, капель масла и пыли; высота ≤1000 м (1000–4000 м — эксплуатация со снижением номинальных параметров) |
|
Условия хранения |
−20 °C … +60 °C; ≤85 % RH, без конденсации |

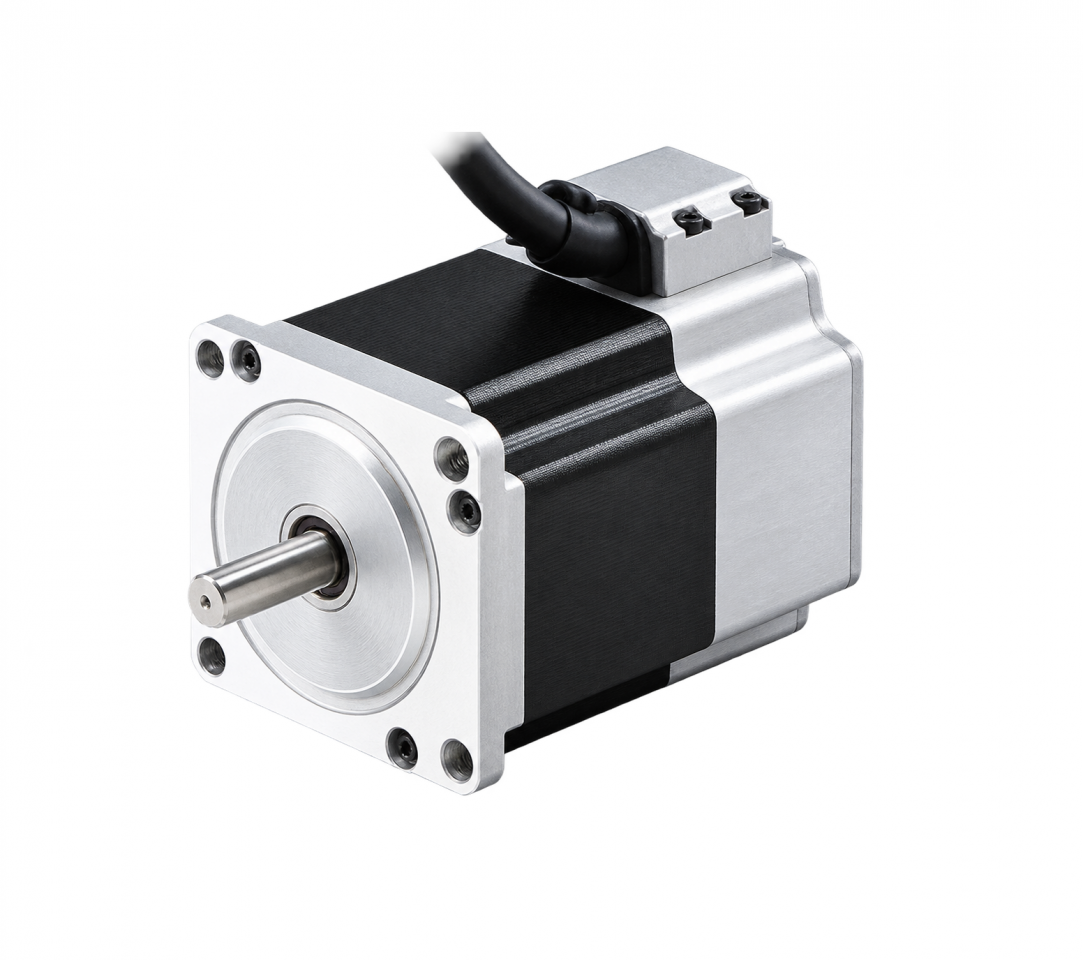

Технические характеристики двигателя:
|
Параметр |
Ед. |
FL57SC10 |
FL57SC22 |
|---|---|---|---|
|
Фазный ток |
А |
6,0 |
5,6 |
|
Удерживающий момент |
Н·м |
1,2 |
2,2 |
|
Максимальная частота вращения |
об/мин |
1800 |
1800 |
|
Датчик положения |
— |
Оптический энкодер, 1000 имп./об, инкрементальный |
|
|
Момент инерции ротора |
г·см² |
300 |
480 |
|
Длина двигателя L |
мм |
74 |
95 |
|
Масса |
кг |
1 |
1,5 |
Электрические подключения:
|
Контакт |
Цвет провода |
Тип кабеля |
Назначение |
Описание |
|---|---|---|---|---|
|
3 |
Красный/белый |
Кабель, 3-рядный D-SUB, 15 контактов |
GND |
Отрицательный вывод питания сигнальной части |
|
2 |
Красный |
VCC: +5 V DC |
Положительный вывод питания сигнальной части |
|
|
13 |
Синий |
EA− |
Двухканальный дифференциальный сигнал (по заказу возможен трёхканальный дифференциальный сигнал) |
|
|
1 |
Синий/чёрный |
EA+ |
|
|
|
12 |
Чёрный |
EB− |
|
|
|
11 |
Чёрный/белый |
EB+ |
|
|
|
1 |
Чёрный |
UL2464 AWG20 |
Фаза A |
|
|
2 |
Зелёный |
Фаза C |
|
|
|
3 |
Красный |
Фаза B |
|
|
|
4 |
Синий |
Фаза D |
|
Габаритные размеры:
Рабочие характеристики:
