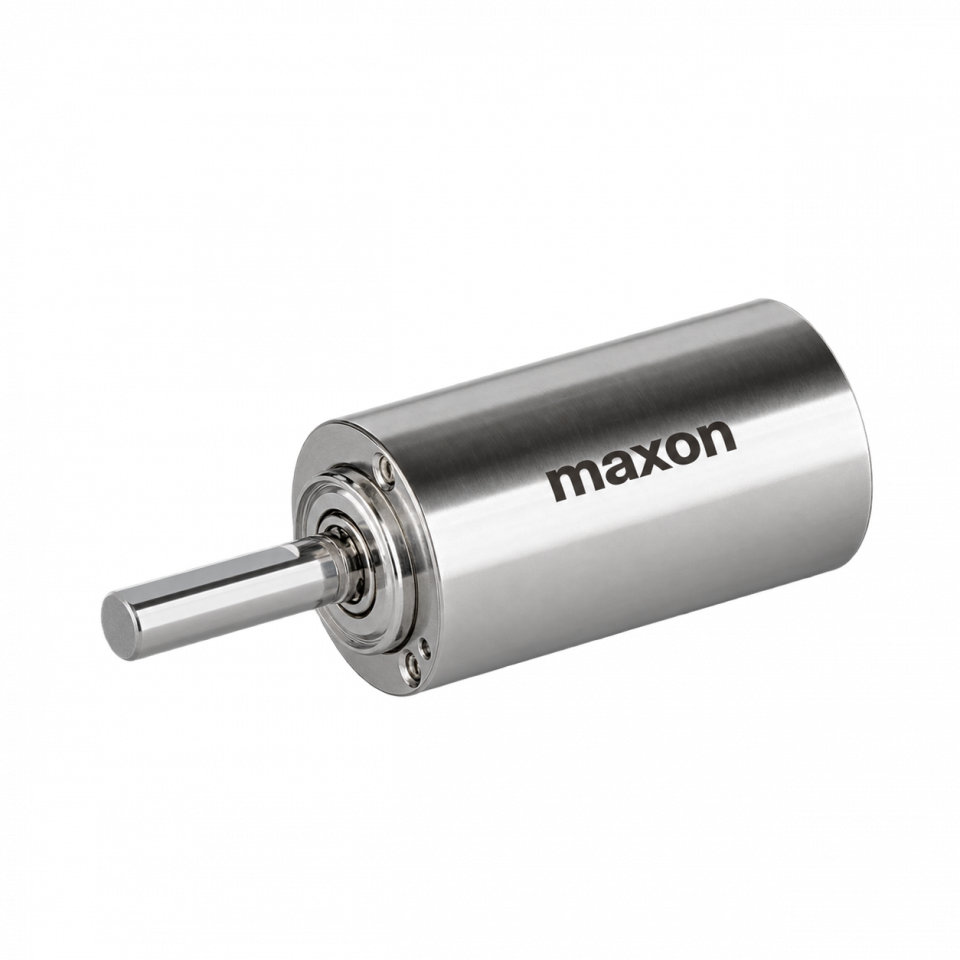

Планетарный редуктор GPX 12, Ø 12 мм
Технические характеристики:
|
Параметр |
Ед. |
Значение |
|||||||
|
Макс. передаваемая мощность |
Вт |
2,0 |
2,4 |
||||||
|
Макс. длительный крутящий момент |
Н·м |
0,17 |
0,23 |
||||||
|
Макс. длительная входная частота вращения |
об/мин |
16 000 |
16 000 |
||||||
|
Температура окружающей среды |
°C |
−40…+100 |
−40…+100 |
||||||
|
Подшипник на выходе |
— |
Шариковый подшипник |
Шариковый подшипник |
||||||
|
Исполнение |
— |
Стандартное |
Керамическое |
||||||
|
Количество ступеней |
— |
1 |
2 |
3 |
4 |
1 |
2 |
2 |
4 |
|
Макс. передаваемая мощность (длительная) |
Вт |
2.0 |
1.0 |
0.50 |
0.25 |
2,4 |
1,2 |
0,60 |
0,30 |
|
Макс. передаваемая мощность (прерывистый режим) |
Вт |
2,5 |
1,25 |
0,65 |
0,30 |
3,0 |
1,50 |
0,80 |
0,40 |
|
Макс. длительный крутящий момент |
Н·м |
0,08 |
0,11 |
0,14 |
0,17 |
0,11 |
0,15 |
0,19 |
0,23 |
|
Макс. кратковременный крутящий момент |
Н·м |
0,10 |
0,14 |
0,18 |
0,21 |
0,15 |
0,19 |
0,24 |
0,29 |
|
Макс. длительная входная частота вращения |
об/мин |
16 000 |
16 000 |
||||||
|
Макс. кратковременная входная частота вращения |
об/мин |
20 000 |
20 000 |
||||||
|
Макс. КПД |
% |
90 |
80 |
75 |
65 |
90 |
80 |
75 |
65 |
|
Средний люфт без нагрузки |
° |
1,2 |
1,5 |
1,8 |
2,1 |
1,2 |
1,5 |
1,8 |
2,1 |
|
Макс. осевая нагрузка (динамическая) |
Н |
20 |
20 |
||||||
|
Макс. радиальная нагрузка на расстоянии 5 мм от фланца |
Н |
30 |
35 |
50 |
30 |
35 |
50 |
||
|
Длина редуктора L11 |
мм |
15,5 |
20,4 |
25,2 |
30,1 |
15,5 |
20,4 |
25,2 |
30,1 |
|
Масса |
г |
11 |
14 |
17 |
19 |
11 |
14 |
17 |
19 |
|
1Этот размер может варьироваться в зависимости от конфигурации и выбора двигателя. Эффективная длина рассчитывается по завершении процесса конфигурирования. |
|||||||||
Рабочий диапазон:
Габаритный чертёж:
