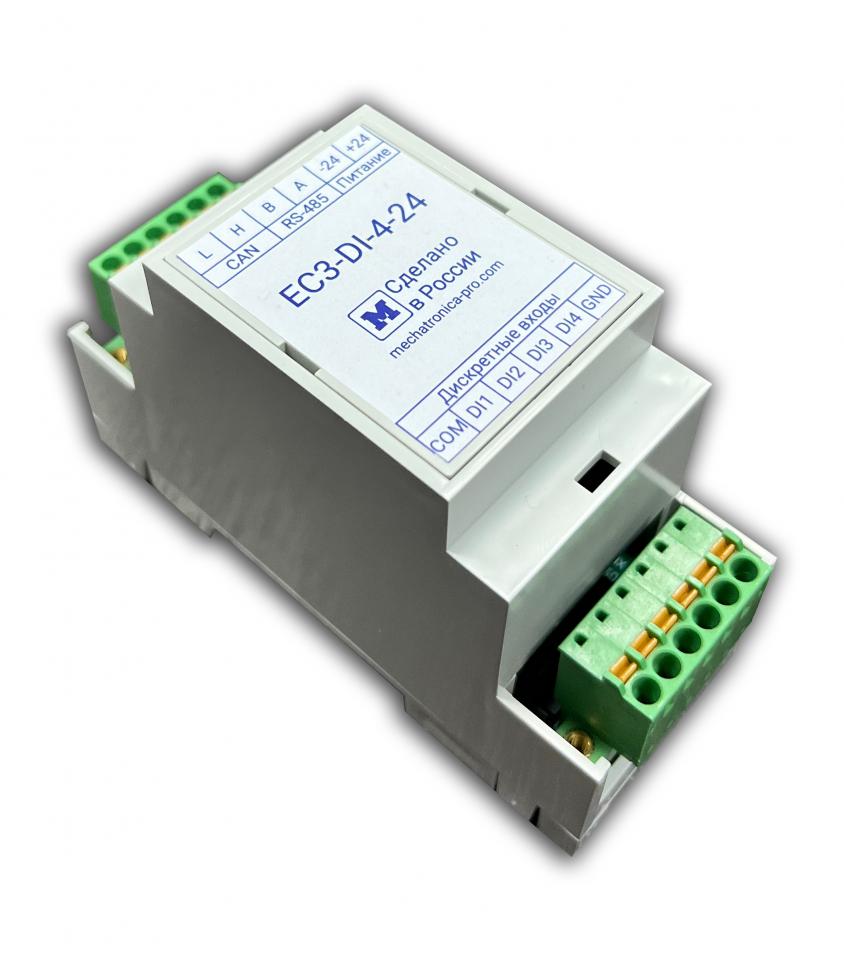

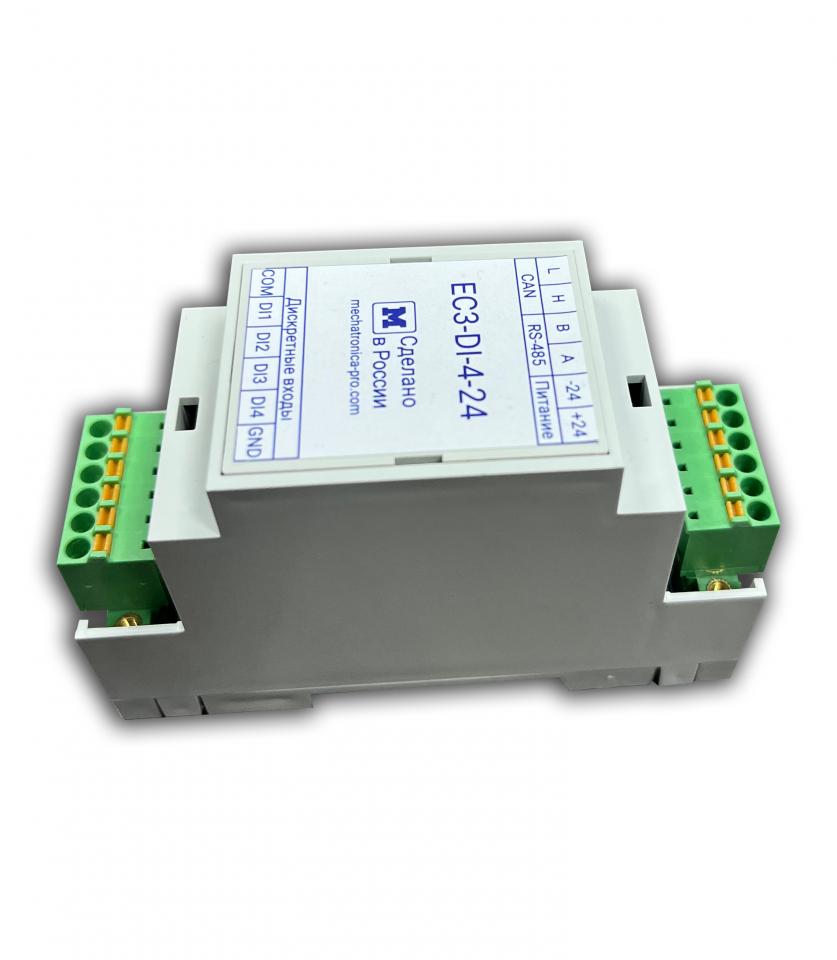

Модуль ввода дискретных сигналов EC3-DI-4-X предназначен сбора данных со встроенных дискретных входов и передачи их по стандартизированным общепромышленным интерфейсам RS-485, CAN.
Варианты исполнения
EC3-DI-4-5 – Напряжение дискретных входов 5 В постоянного тока
EC3-DI-4-12 – Напряжение дискретных входов 12 В постоянного тока
EC3-DI-4-24 – Напряжение дискретных входов 24 В постоянного тока
Технические характеристики
|
Наименование показателя |
Значение |
||
|
EC3-DI-4-5 |
EC3-DI-4-12 |
EC3-DI-4-24 |
|
|
Напряжение питания постоянного тока, В |
24 |
||
|
Количество дискретных входов, шт. |
4 |
||
|
Напряжение «логической единицы», В |
2,2 |
12 |
24 |
|
Напряжение «логического нуля», В |
0,2 |
8 |
20 |
|
Изолированные интерфейсы связи, шт. |
RS-485 – 1, |
||
|
Температура эксплуатации и хранения, °С |
-40 … +85 |
||
|
Тип монтажа |
на DIN-рейку |
||
|
Степень защиты корпуса |
IP20 |
||
|
Габаритные размеры, Д х Ш х В, мм |
36,3х90,2х57,5 |
||
|
Масса, кг, не более |
1 |
||

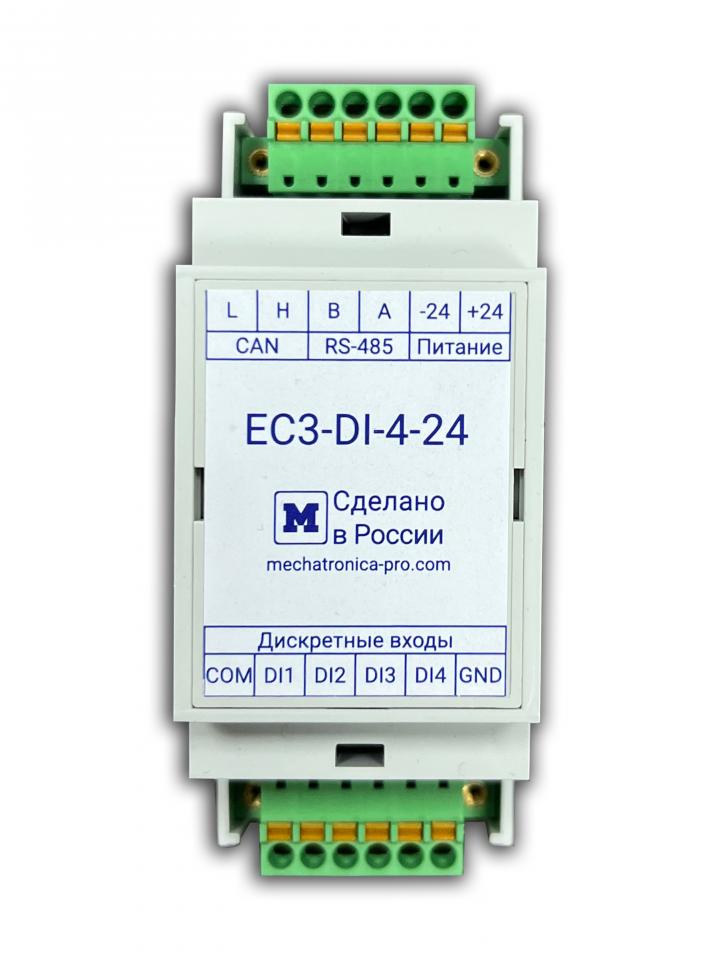

Расположение разъемов
Описание разъёмов XT1, XT2
|
Номер вывода |
Наименование |
Описание |
Примечание |
|
Разъем XT1: Питание и интерфейсы связи |
|||
|
1 |
+24 В |
Напряжение +24 В |
Рабочее напряжение 24 В |
|
2 |
-24 В |
Напряжение -24 В |
|
|
3 |
A |
Сигнал А |
Интерфейс RS-485, протокол Modbus TCP, |
|
4 |
B |
Сигнал В |
|
|
5 |
H |
Сигнал H |
Интерфейс CAN, протокол CANоpen, |
|
6 |
L |
Сигнал L |
|
|
Разъем XT2: Дискретные входы |
|||
|
1 |
COM |
Общий |
Тип подключения: «сухой контакт», ток при замыкании не более 3 мА. |
|
2-5 |
DI1- DI4 |
Дискретный вход 1-4 |
|
|
6 |
GND |
Общий |
|
Размеры (в мм)
Техническое описание на модуль EC3-DI-4-X доступно для скачивания в PDF-формате.
