Описание:

Серия DM — это цифровые шаговые драйверы с простой конструкцией и легкой настройкой, способный плавно управлять двухфазными и четырехфазными шаговыми двигателями с оптимальным крутящим моментом и низким уровнем нагрева и шума. Все микрошаги и выходной ток регулируются с помощью DIP-переключателей. Серия DM является оптимальным выбором для задач, требующих простого управления шагом и направлением вращения шаговых двигателей NEMA 11, 14, 16, 17, 23, 24..

Особенности:

Управление «шаг/напаравление» (pul&dir) или двумя последовательностями импульсов CW/CCW;
Максимальная частота входных импульсов – 200 кГц;
16 значений микрошагового разрешения в диапазоне 200-51200 задаются DIP-переключателями;
Снижение тока при отсутствии движения до 50% или 90% – по выбору;
Автонастройка для работы с широким спектром шаговых двигателей NEMA 11, 14, 17, 23 и 24;
Подавление резонансов для оптимального крутящего момента, особо плавного движения, низкого нагрева и уровня шума;
Плавный пуск без рывка при включении питания;
Оптоизолированные входы для сигналов 5В или 24 В;
Выходы сигнализации аварии и управления тормозом;
Защита от перенапряжения и тока перегрузки;

Структура условного обозначения:

DM - 5 - 42 E

1 2 3 4

1 Название серии

DM – драйвер с разомкнутым конту-ром управления;

3DM - драйвер с разомкнутым контуром управления 3-го мотора;

DMA - драйвер с разомкнутым контуром управления с возможностью подачи переменного тока на вход.

2 Максимальное

рабочее напряжение

4: 40 В постоянного тока;

5: 50 В постоянного тока;

8: 80 В постоянного тока.

3 Максимальный

выходной ток

15: 1,5А;

22: 2,2А;

32: 3,2А;

42: 4,2А;

56: 5,6А;

70: 7,0А;

82: 8,2А.

4 Исполнение

S: стандартное;

CAN: CAN-интерфейс;

IO: встроенный генератор импульсов для регулирования скорости;

IO-24: встроенный генератор импульсов для регулирования скорости, импульс 24В;

V-24: импульс 24В;

AI: аналоговый вход.

Технические характеристики:

Параметр	DM322E	DM542E	DM556E	DMA860E	DMA882S	DM1182	DM2282
Управляющий интерфейс	PUL&DIR			PUL&DIR; CW&CCW
Рабочее напряжение,В DC	12-30 В DC	20-50 В DC		18-80 В AC; 30-110 В DC		70-130 В AC	180-240 В AC
Максимальный выходной ток, А	2,2	4,2	5,6	7,2	8,2
Максимальная входная частота, кГц	70	200
Напряжение логических сигналов, В DC	5	5 или 24			5

Параметр	3DM580S	3DM883	3DM2283	DMA882-CAN
Управляющий интерфейс	PUL&DIR; CW&CCW			CANopen
Рабочее напряжение,В DC	20-50 В DC	20-80 В DC	180-240 В AC	18-80 В AC; 30-110 В DC
Максимальный выходной ток, А	0,5-8,0	2,2-8,3	2,2-11,7	8,2
Максимальная входная частота, кГц	500		200	10
Напряжение логических сигналов, В DC	5 или 24		5	5 или 24

Параметр	DM442-IO-24	DM805PbF-AI	DMA882S-IO	DM456-V-24	DM480-V-24	DM2282-IO-24
Управляющий интерфейс	I/O	PUL&DIR 0-5 В analog	5-24 В Цифровой вход	I/O, 0-10 В аналог		I/O
Рабочее напряжение,В DC	20-40 В DC	20-80 В DC	18-80 В AC; 30-110 В DC	20-40 В DC		180-240 В AC
Максимальный выходной ток, А	4,2	7,0	8,2	5,6	8,4	8,2
Максимальная входная частота, кГц	/	200	/	/	/	/
Напряжение логических сигналов, В DC	24	5	5-24	24

Габаритный чертеж:

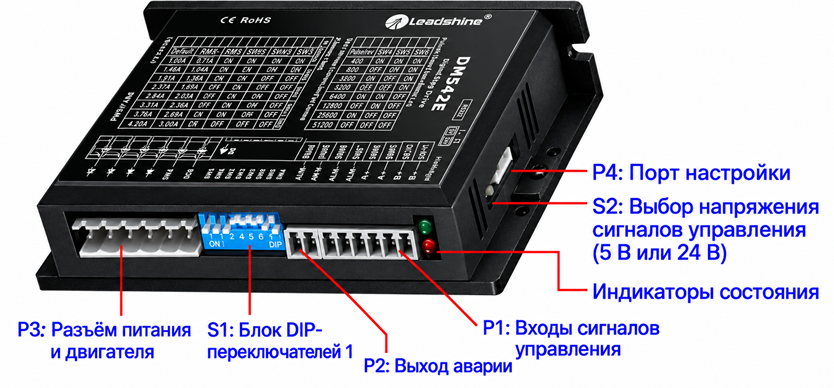

Назначение разъемов и контактов:
