EV-Drive - взрывозащищенный электропривод трубопроводной арматуры.
Основная функция: управление запорной и запорно-регулирующей трубопроводной арматурой.
Полное описание доступно на портале: https://mtdrive.ru.
Условия эксплуатации электропривода соответствуют УХЛ1 по ГОСТ 15150-69:
- верхнее значение относительной влажности 100 % при плюс 25 °С и более низких температурах без конденсации влаги;
- диапазон температуры окружающего воздуха: от минус 60 °С до плюс 50 °С;
- скорость изменения температуры до 5 °С/ч;
- атмосферное давление от 630 до 795 мм рт. ст.
Структура условного обозначения взрывозащищенного электропривода приведена на рисунке 1. Структура типового обозначения приведена в таблице Таблица 1.
|
EV-Drive |
МО. |
F14-С60. |
400. |
150. |
ЭН. |
УХЛ1. |
НПФТ.654683.001 ТУ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Таблица 1 – Расшифровка типового обозначения электропривода
|
|
Наименование позиции |
|---|---|
|
1 |
Наименование электропривода |
|
2 |
Тип электропривода: многооборотный (МО), прямоходный (ПР) |
|
3 |
Тип присоединения электропривода к трубопроводной арматуре: по ГОСТ 34287-2017 |
|
4 |
Максимальный крутящий момент, Н×м (для МО) Максимальное усилие на выходном звене электропривода, Н (для ПР) |
|
5 |
Скорость перемещения выходного звена электропривода, об/мин (для МО) или мм/с (для ПР) |
|
6 |
Наличие интегрированного энергонакопителя (ЭН), |
|
7 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
|
8 |
Обозначение технических условий на электропривод EV-Drive |
Таблица 2 – Массогабаритные характеристики электроприводов
|
Тип электропривода |
Габариты, мм, не более: ширина, высота, глубина |
Масса, кг, |
|---|---|---|
|

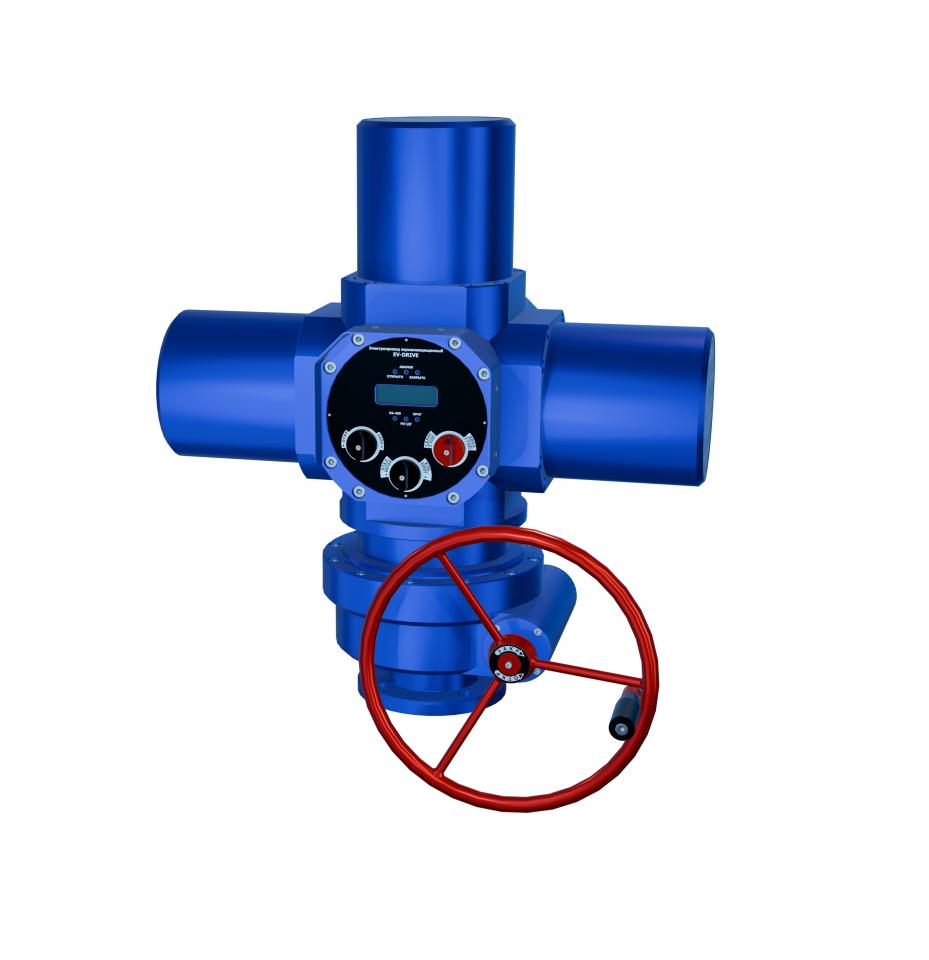

МО с ЭН |
650х740х530 |
67 |
|
МО без ЭН |
370х656х448 |
55 |
|

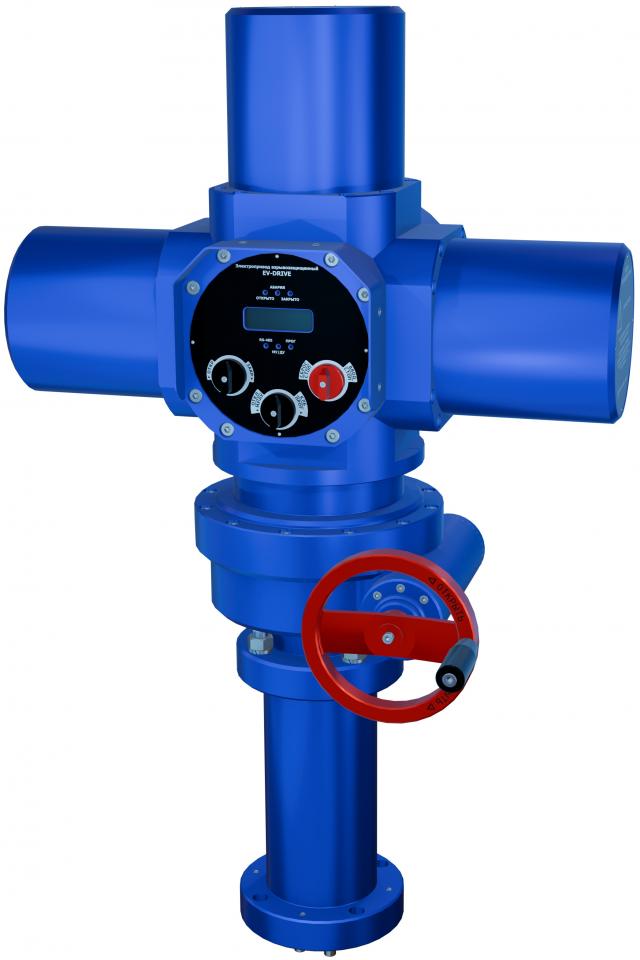

ПР с ЭН |
972х470х607 |
97 |
|
ПР без ЭН |
804х470х415 |
85 |
Таблица 3 – Общие параметры и характеристики
|
Параметр |
Описание |
|
|---|---|---|
|
Стандартизация изделия |
- ТР ТС 012/2011; - ГОСТ 31610.0-2019 (IEC 60079-0:2017); - ГОСТ IEC 60079-1-2013; - ГОСТ 12.2.003-91; - ГОСТ 12.2.007.0-75; - ГОСТ 31438.1-2011; - ГОСТ 32407-2013; - ГОСТ ISO/DIS 80079-37-2013. |
|
|
Назначенный ресурс |
30000 циклов |
|
|
Назначенный срок службы электроприводов |
30 лет |
|
|
Режим работы |
Повторно-кратковременный (S3), |
|
|
Непрерывная работа |
– при температуре окружающей среды – при температуре окружающей среды |
|
|
Режим работы |
Повторно-кратковременный с частыми пусками (S4) |
|
|
Рабочее положение в пространстве |
Любое |
|
|
Режим управления электроприводом |
Дистанционное (ДУ) |
|
|
Местное (МУ) |
||
Таблица 4 – Основные технические характеристики
|
Наименование параметра |
Значение параметра для исполнения |
|||
|---|---|---|---|---|
|

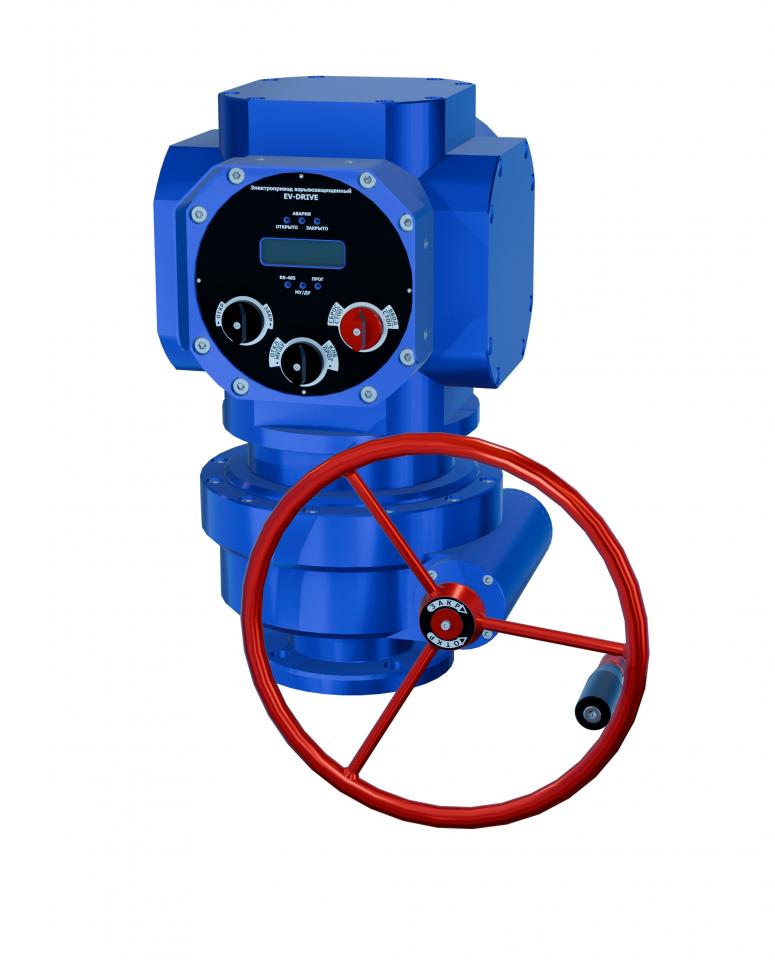

EV-Drive МО.F14-C60.400.150.ЭН.УХЛ1 |

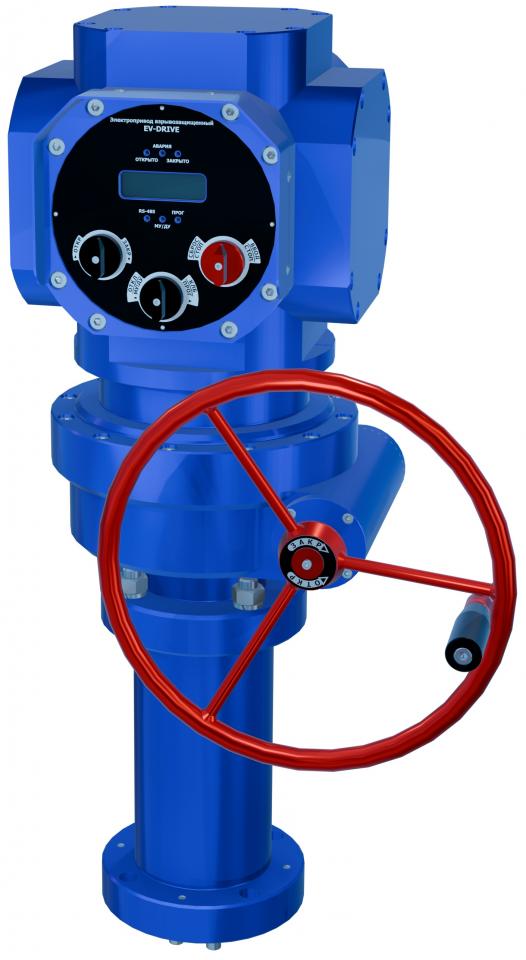

EV-Drive ПР.F15-М20.40000.125.ЭН.УХЛ1 EV-Drive ПР.F15-М20.40000.25.ЭН.УХЛ1 |
|||
|
1 Тип электропривода |
Многооборотный |
Прямоходный |
||
|
2 Тип присоединения электропривода к трубопроводной |
F14 |
F15 |
||
|
3 Максимальный крутящий момент |
400 Н·м |
90 Н·м |
- |
|
|
4 Максимальное усилие на выходном звене электропривода, не более |
- |
40 кН |
||
|
5 Скорость перемещения выходного звена, не более |
150 об/мин |
750 об/мин |
25 мм/с |
125 мм/с |
|
6 Максимальная потребляемая мощность в перегрузках |
3 кВт |
3 кВт |
||
|
7 Диапазон перемещения выходного звена, в пределах |
до 45 оборотов |
от 0 до 125 мм |
||
|
8 Погрешность остановки выходного звена в заданном |
±2° |
±0,1 мм |
||
|
9 Номинальная мощность (при синхронной частоте |
3,0 кВт (3000 об/мин) |
0,25 кВт (3000 об/мин) |
||
|
10 Маркировка взрывозащиты |
1Ex db IIC T4 Gb |
1Ex db h IIC T4 Gb |
||
|
11 Диапазон регулирования усилия на выходном звене в % от максимального усилия |
от 10 до 100 |
от 10 до 100 |
||
|
12 Диапазон регулирования скорости выходного звена в % от максимальной, в пределах |
от 10 до 100 |
от 10 до 100 |
||
|
13 Напряжение питающей сети |
~3ф 380 В 50 Гц |
~3ф 380 В 50 Гц |
||
|
14 Отклонение напряжения питающей сети |
от минус 20 до плюс 10 % |
от минус 20 до плюс 10 % |
||
|
15 Отклонение частоты питающего напряжения |
±1 % |
±1 % |
||
|
16 Напряжение постоянного тока эл. цепей управления и сигнализации |
24 В |
24 В |
||
|
17 Режим работы, при ПВ 25%: – для регулирующей ТПА; – для запорной ТПА. |
S4 S3 |
S4 S3 |
||
|
18 Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
УХЛ1 |
||
|
19 Степень защиты по ГОСТ 14254 |
IP67 |
IP67 |
||
|
20 Наличие интегрированного энергонакопителя |
Есть* |
Есть* |
||
|
21 Емкость энергонакопителя |
54 кДж |
54 кДж |
||
|
С энергонакопителем |
||||
|
22 Масса, не более |
67 |
97 |
||
|
23 Габариты (ВхГхШ), не более |
723х470х607 мм |
972х470х607 мм |
||
|
Без энергонакопителя |
||||
|
24 Масса, не более |
55 |
85 |
||
|
25 Габариты (ВхГхШ), не более |
555х470х415 мм |
804х470х415 мм |
||
|
Примечания * Опционально электропривод может поставляться без интегрированного энергонакопителя |
||||
