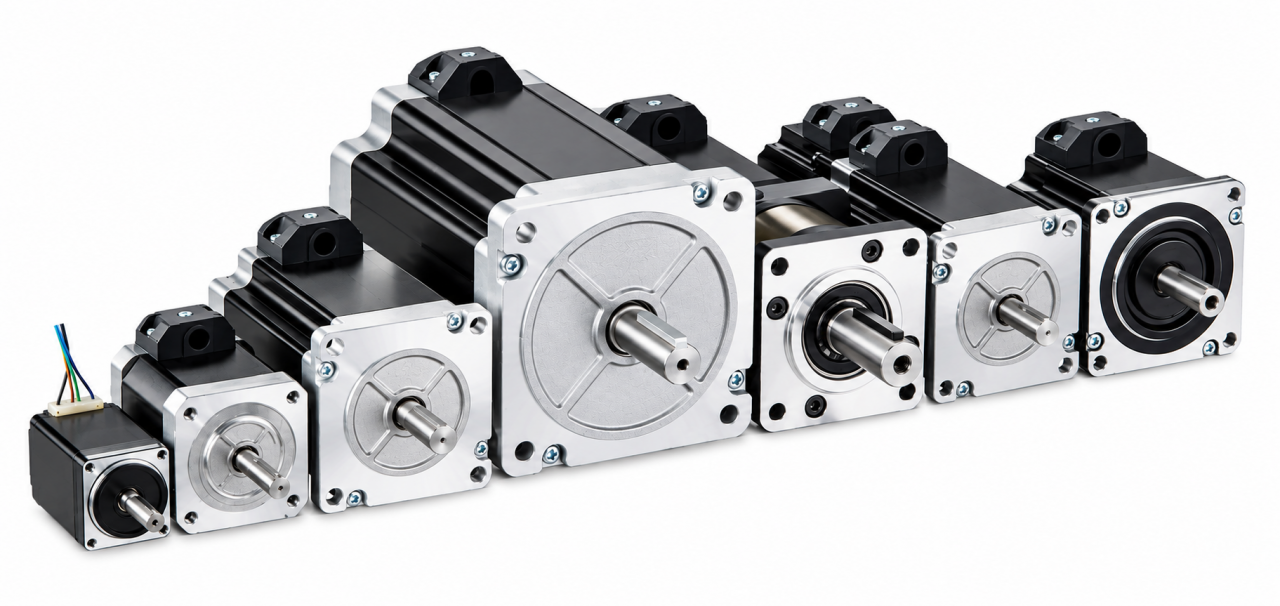

Шаговые электродвигатели серии CM

57     CM     23  -  4A - X

1        2        3       4     5

1.Габарит

электродвигателя

2. Наименование серии

3. Удерживающий момент

4. Номинальный

ток

5. Индивидуальная

спецификация

20

20 мм

(NEMA 8)

CM

Двухфазный

электродвигатель

013:

0,13 Нм

Пропуск

Стандартное

значение

Пропуск

Стандартное

исполнение

28

28 мм

(NEMA 11)

HS

Двухфазный

электродвигатель

нового исполнения

02:

0,2 Нм

1А

1,5 А

BZ

Тормоз

35

35 мм

(NEMA 14)

3S

Трехфазный

электродвигатель

06:

0,6 Нм

3А

3,0 А

SZ

Двойной вал

39

39 мм

(NEMA 16)

08:

0,8 Нм

4А

4,0 А

FS

Степень защиты оболочки IP65

42

42 мм

(NEMA 17)

13:

1,3 Нм

O-16

Диаметр вала 6,25 мм

57/

D57

57 мм

(NEMA 23)

23:

2,3 Нм

K

Вал электродвигателя со шпонкой

60

60 мм

(NEMA 24)

30:

3,0 Нм

S30

Длина вала 30 мм

86

86 мм

(NEMA 34)

45:

4,5 Нм

CZ

Электродвигатель со штекерным соединением

110

110 мм

(NEMA 42)

80:

8,0 Нм

ZK

Полый вал

130

130 мм

(NEMA 51)

85:

8,5 Нм

RD05

Встроенный редуктор с передаточным отношением 1:5

130

130 мм

(NEMA 51)

120:

12 Нм

RD10

Встроенный редуктор с передаточным отношением 1:10

130

130 мм

(NEMA 51)

Для NEMO 42/51

RD20

Встроенный редуктор с передаточным отношением 1:20

130

130 мм

(NEMA 51)

12:

12 Нм

130

130 мм

(NEMA 51)

20:

20 Нм

130

130 мм

(NEMA 51)

27:

27 Нм

130

130 мм

(NEMA 51)

28:

28 Нм

130

130 мм

(NEMA 51)

45:

45 Нм

Модель

Длина

Удерживающий

момент, Нм

Номинальный ток, А

Сопротивление

обмотки, Ом

Индуктивность

обмотки, мГн

Момент

инерции,

Соответствующий контроллер

20CM003

33

0,03

0,6

5,7

2,6

0,003

EM415S

20CM005

45

0,05

7

3,4

0,004

Модель

Длина

Удерживающий

момент, Нм

Номинальный ток, А

Сопротивление

обмотки, Ом

Индуктивность

обмотки, мГн

Момент

инерции,

Соответствующий контроллер

28CM006

32

0,06

1,2

1,4

1,0

0,009

EM415S

28CM010

41

0,1

1,8

1,6

0,013

28CM013

51

0,13

2,2

2,3

0,018

Модель

Длина

Удерживающий

момент, Нм

Номинальный ток, А

Сопротивление

обмотки, Ом

Индуктивность

обмотки, мГн

Момент

инерции,

Соответствующий контроллер

35CM015

31

0,15

2

0,8

1,3

0,019

EM422S

35CM04

47

0,36

1,2

1,9

0,026

Модель

Длина

Удерживающий

момент, Нм

Номинальный ток, А

Сопротивление

обмотки, Ом

Индуктивность

обмотки, мГн

Момент

инерции,

Соответствующий контроллер

42CM02-1A

33

0,21

1

4,5

6,5

0,035

EM415S

42CM02

1,5

1,4

1,4

0,035

EM422S

42CM04-1A

40

0,4

1

4,0

7,9

0,054

EM415S

42CM04

1,5

2,3

4,3

0,054

EM422S

42CM06-1A

47

0,6

1,5

2,2

4,5

0,072

42CM06

2,5

0,9

1,6

0,072

EM532MINI

42CM08-1A

60

0,8

1,5

3,0

6,9

0,110

EM422S

42CM08

2,5

1,0

2,4

0,110

EM532MINI

Модель

57CM06

57CM13-3A

57CM13

57CM12X

57CM21X

57CM23-3A

57CM23-4A

57CM23

57CM22X

57CM26-4A

57CM26

Длина, мм

41

55

76

76

80

85

Удерживающий

момент, Нм

0,6

1,3

1,2

2,1

2,3

2,2

2,6

Номинальный

Ток, А

3

4

4

3

4

5

4

5

Сопротивление

обмотки, Ом

0,7

0,8

0,42

0,6

1,1

0,5

0,38

0,34

0,8

0,44

Индуктивность

обмотки, Гн

1,4

2,8

1,6

1,4

2,4

4,2

2

1,75

1,74

3,2

2

Фиксирующий

Момент, Нм

0,02

0,04

0,07

0,08

Момент

инерции, кгсм^2

0,12

0,3

0,48

0,5

0,52

Соответствующий

контроллер

EM542S

EM542S/EM556S

EM542S/

EM556S

EM542S

EM542S/

EM556S

EM556S

EM556S/

EM870S

EM542S/

EM556S

EM556S/

EM870S

Модель

D57CM21-4A

D57CM21

D57CM31-4A

D57CM31

Длина, мм

67

88

Удерживающий

момент, Нм

2,1

3,1

Номинальный

Ток, А

4

5

4

5

Сопротивление

обмотки, Ом

0,5

0,21

0,62

0,26

Индуктивность

обмотки, Гн

1,77

0,75

2,8

1,18

Фиксирующий

Момент, Нм

0,09

0,10

Момент

инерции, кгсм^2

0,57

0,84

Соответствующий

контроллер

EM556S

EM556S/EM870S

EM556S

EM556S/EM870S

Модель

60CM22X

60CM30X

Длина, мм

67

85

Удерживающий

момент, Нм

2,2

3,0

Номинальный

Ток, А

5

Сопротивление

обмотки, Ом

0,33

0,46

Индуктивность

обмотки, Гн

1,05

2,0

Фиксирующий

Момент, Нм

0,07

0,08

Момент

инерции, кгсм^2

0,49

0,69

Соответствующий

контроллер

EM556S/EM870S

Модель

Длина, мм

Удерживающий

момент, Нм

Номинальный

Ток, А

Сопротивление

Обмотки, мГн

Индуктивность

Обмотки, мГн

Момент

Инерции,

Соответствующий контроллер

86CM35

65

3,5

4

0,42

2,67

1,00

EM556S/EM870S

86CM45

80

4,5

6

0,43

2,95

1,40

EM822S

86CM80

98

8,0

0,63

4,0

2,50

86CM85

118

8,5

0,53

4,25

2,70

86CM120

129

12,0

0,75

5,30

2,94

EM822S/DMA882S

Модель

Длина, мм

Удерживающий

момент, Нм

Номинальный

ток, А

Сопротивление

обмотки, мГн

Индуктивность

обмотки, мГн

Момент

инерции,

Соответствующий контроллер

110CM12

115

12

6

0,53

6,5

7,2

DM2282

110CM20

150

20

0,8

15

10,9

110CM28

201

28

6,5

1,2

22

16,2

130HS27

227

27

6

0,86

12,5

15,7

130HS45

283

45

7

0,66

9,0

22,9
