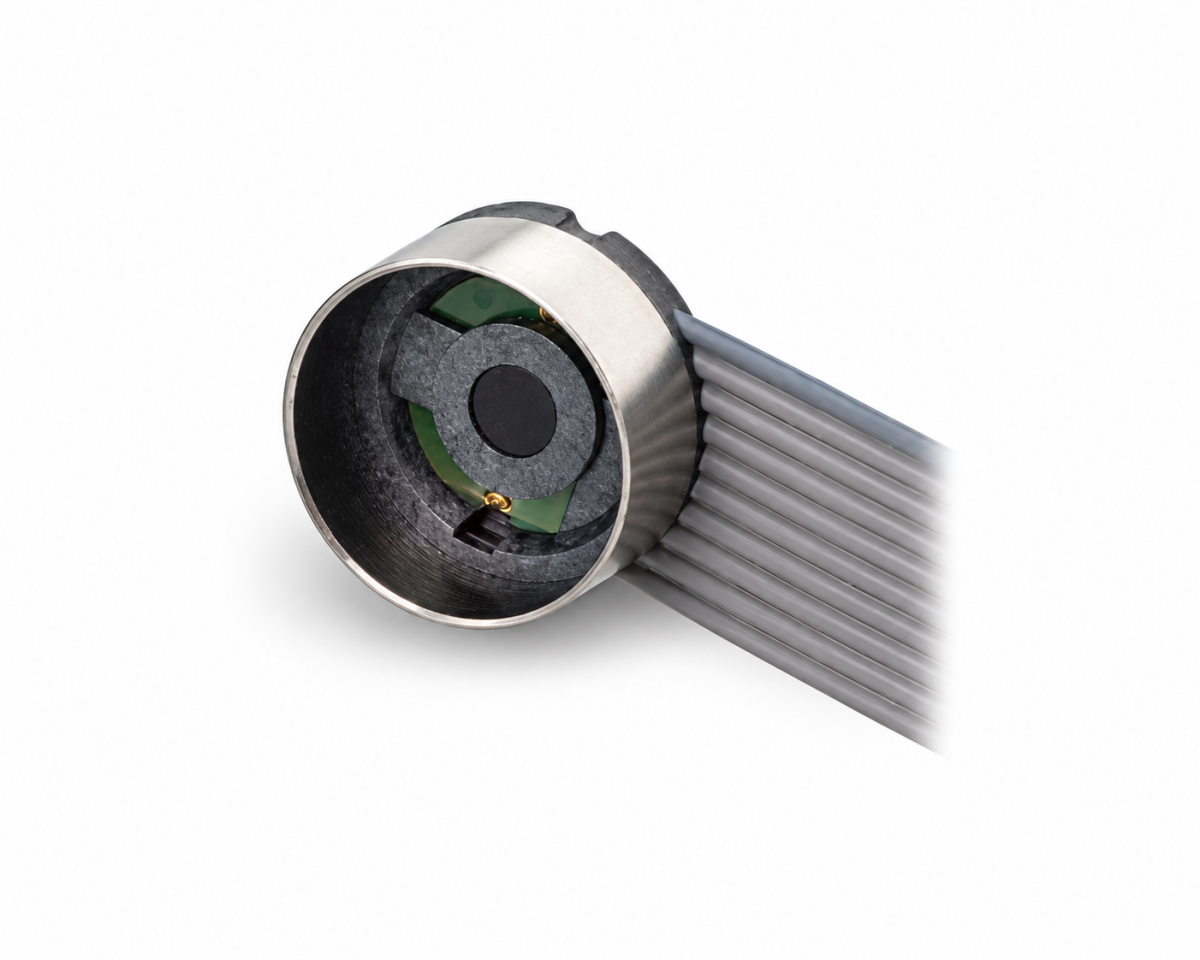

Абсолютный энкодер ENX 16 EASY ABSOLUTE, Ø 16 мм, 4096 шагов, один оборот
Технические характеристики:
|
Параметр |
Значение |
|
Количество шагов на оборот |
4096 |
|
Разрешение (бит, один оборот) |
12 |
|
Длина энкодера L¹ |
8,5 мм |
|
Температура окружающей среды |
−40…+100 °C |
|
Масса |
7 г |
|
Напряжение питания VCC |
5 В ±0,5 В |
|
Типичный потребляемый ток |
17 мА |
|
Максимальная частота вращения |
25 000 об/мин |
|
Разъём |
10-контактный многоконтактный разъём с шагом 2,54 мм (IEC/EN 60603-13 / DIN 41651) |
|
Выходной сигнал |
Совместимый с CMOS |
|
Выходной ток на канал |
+20 мА |
|
¹ Указанная длина не включает промежуточную монтажную пластину для установки на двигатель. Фактическую общую длину комбинации двигателя и энкодера см. на соответствующем чертеже габаритных размеров. |
|
Критерии выбора:
|
Критерий |
Оценка |
|
Определение скорости и направления вращения |
Подходит |
|
Регулирование скорости и положения |
Подходит |
|
Компактная и прочная конструкция |
Подходит |
|
Высокое разрешение |
Подходит |
|
Экономичность |
Подходит |
Назначение контактов:
|
|
Контакт |
Назначение |
|
1 |
Данные |
|
|
2 |
VCC |
|
|
3 |
GND (общий) |
|
|
4 |
CLK |
|
|
5 |
Не подключать² (A) |
|
|
6 |
Не подключать² (A) |
|
|
7 |
Не подключать² (B) |
|
|
8 |
Не подключать² (B) |
|
|
9 |
Не подключать² (I) |
|
|
10 |
Не подключать² (I) |
Габаритные размеры:
