Серия NGI N35500 представляет собой мощный двунаправленный программируемый источник постоянного тока с возможностью работы в режиме источника-нагрузки, автоматическим двухквадрантным режимом работы и способностью принимать обратную связь по энергии от тестируемого устройства (DUT). Эта серия отличается широким диапазоном и высокой удельной мощностью, выходным напряжением 0~2250 В и выходной мощностью в корпусе 3U до 42 кВт, что позволяет использовать её в тестировании устройств с различными характеристиками. Источники питания серии N35500 обеспечивают высокую скорость динамического отклика, высокоточные выходные параметры и возможности измерения, а также могут быть сконфигурированы с программным обеспечением для моделирования фотоэлектрических систем, батарей и другими программами, что помогает клиентам проводить точное и эффективное тестирование в различных сценариях.
- Высокая удельная мощность, выходная мощность в корпусе 3U до 42 кВт
- Широкий диапазон выходного напряжения, один блок может функционировать как несколько источников питания.
- Высокая скорость динамического отклика, время нарастания и спада напряжения ≤5 мс
- Точность измерения напряжения: 0,02% + 0,02% от полной шкалы; Точность измерения тока: 0,1% + 0,1% от полной шкалы.
- Функционал включает моделирование работы батареи, тестирование заряда/разряда батареи, тестирование последовательности действий и генерацию сигналов/функций.
- Функция выбора приоритета CC&CV, адаптируемая к различным тестовым объектам.
- Поддерживает функцию моделирования вольт-амперной характеристики матрицы фотоэлектрических элементов (стандартная конфигурация)
- 6,8-дюймовый ЖК-дисплей высокого разрешения для более четкой информации о результатах тестирования
- Стандартная конфигурация включает управление связью по протоколам LAN/RS232/RS485/CAN.
- Поддерживает стандартные протоколы Modbus-RTU, SCPI и CANopen.
|
Модель |
Кол-во кан-ов |
U, В |
Ток |
Мощность |
Точность |
Разрешение |
Интерфейс связи |
Размер |
|
N35514-360-80 |
1 |
360 В |
80А |
14 000 Вт |
Напряжение 0,02% + 0,02% от полной шкалы / Ток 0,1% + 0,1% от полной шкалы |
1 мВ/0,1 мА |
LAN/RS232/ RS485/CAN |
3U |
|
N35522-360-160 |
1 |
360 В |
160А |
22 000 Вт |
Напряжение 0,02% + 0,02% от полной шкалы / Ток 0,1% + 0,1% от полной шкалы |
1 мВ/1 мА |
LAN/RS232/ RS485/CAN |
3U |
|
N35532-360-240 |
1 |
360 В |
240А |
32 000 Вт |
Напряжение 0,02% + 0,02% от полной шкалы / Ток 0,1% + 0,1% от полной шкалы |
1 мВ/1 мА |
LAN/RS232/ RS485/CAN |
3U |
|
N35542-360-240 |
1 |
360 В |
240А |
42 000 Вт |
Напряжение 0,02% + 0,02% от полной шкалы / Ток 0,1% + 0,1% от полной шкалы |
1 мВ/1 мА |
LAN/RS232/ RS485/CAN |
3U |
|
N35514-500-65 |
1 |
500 В |
65А |
14 000 Вт |
Напряжение 0,02% + 0,02% от полной шкалы / Ток 0,1% + 0,1% от полной шкалы |
1 мВ/0,1 мА |
LAN/RS232/ RS485/CAN |
3U |
Благодаря интеграции источника и носителя энергии, её можно рекуперировать.N35500 объединяет функции источника питания и регенеративной нагрузки. По сравнению с традиционными схемами питания и переключения нагрузки, осуществляющими переключение положительного и отрицательного тока, двунаправленный источник питания N35500 может переключаться между режимами источника и нагрузки на высокой скорости, обеспечивая быстрое и непрерывное плавное переключение между выходным сигналом и потреблением тока, эффективно предотвращая перенапряжение или перепады тока.

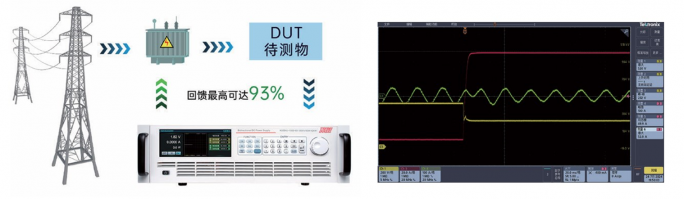

В режиме чистой нагрузки N35500 может как подавать питание на внешние устройства, так и потреблять энергию, возвращая электрическую энергию в сеть с эффективностью обратной связи до 93%. Он может широко использоваться для тестирования оборудования, такого как литиевые батареи, ИБП и BOBC.

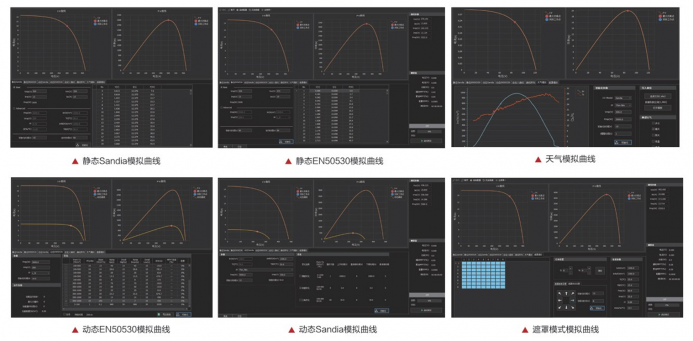

Моделирование фотоэлектрической ячейки (стандартная конфигурация)Источник питания постоянного тока серии N35500 в сочетании с разработанным компанией NGI программным обеспечением для моделирования фотоэлектрических ячеек NS91000 позволяет точно моделировать вольт-амперные и фотоэлектрические характеристики матрицы солнечных элементов. Он отличается точностью измерений, высокой стабильностью и быстрым откликом. После простой настройки параметров, таких как параметры тестирования, материалы, Vmp и Pmp, устройство может моделировать вольт-амперные и фотоэлектрические характеристики и генерировать отчеты, соответствующие нормативным требованиям. Он может использоваться для тестирования статической и динамической работы отслеживания точки максимальной мощности фотоэлектрических инверторов, а также для поддержки моделирования систем и тестирования основного оборудования энергосистем, таких как микросети и распределенные фотоэлектрические системы.
Серия N35500 поставляется в стандартной комплектации с функцией моделирования батарей. В сочетании с программным обеспечением для моделирования батарей NS81000 она позволяет точно моделировать характеристические кривые батарей, удовлетворяя потребности в моделировании различных типов батарей и повышая эффективность тестирования.

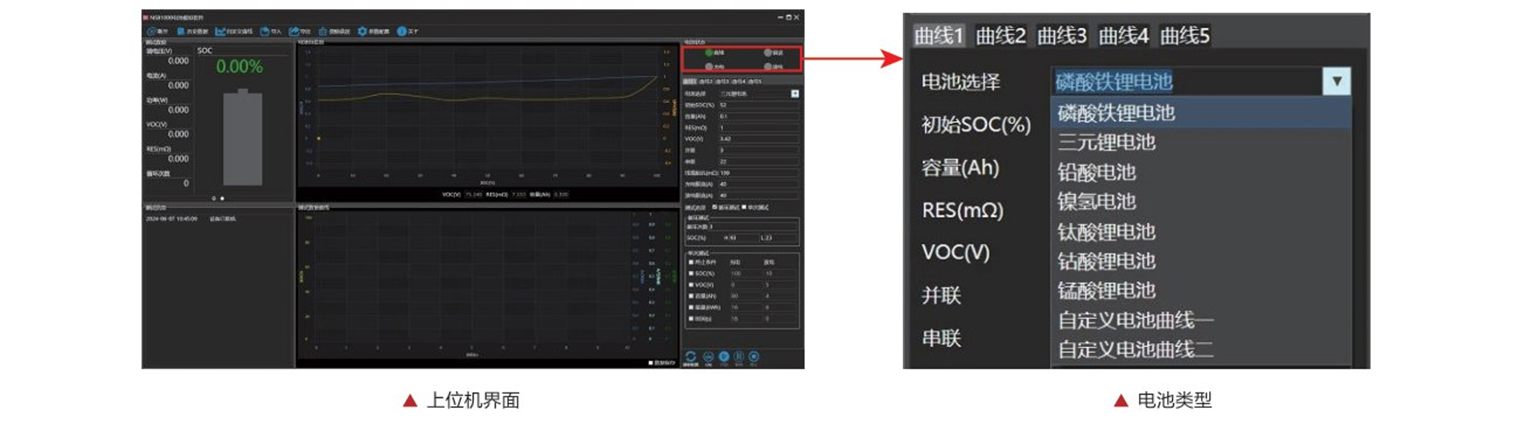

Программное обеспечение имеет встроенную библиотеку из 7 стандартных моделей батарей. Пользователям достаточно выбрать соответствующий тип батареи и настроить основные параметры емкости и защиты, чтобы быстро построить соответствующую характеристическую кривую батареи. Одновременно с этим, программа предоставляет пользователям 2 настраиваемые характеристические кривые батареи. Инженеры могут импортировать данные из измеренных кривых батарей в программное обеспечение и проводить моделирование.
Программное обеспечение NGI для тестирования циклов заряда/разряда батарей специально разработано для удовлетворения потребностей в тестировании циклов заряда/разряда батарей, обеспечивая эффективное, гибкое и надежное тестирование. Программа поддерживает пользовательское редактирование последовательностей тестирования, позволяя легко добавлять, удалять или корректировать этапы зарядки, разрядки и отдыха, а также автоматически рассчитывает емкость заряда/разряда за один этап и общую емкость заряда/разряда.
Пользователи могут легко установить количество итераций и запустить процесс тестирования одним щелчком мыши через интуитивно понятный интерфейс. Тестовые данные поддерживают отображение в реальном времени, автоматическое сохранение и поиск истории на протяжении всего процесса, обеспечивая полные и отслеживаемые результаты тестирования. Системные конфигурации и последовательности тестов могут быть экспортированы в виде стандартных конфигурационных файлов для быстрого импорта и извлечения, что значительно повышает эффективность тестирования для пользователей.
Источники питания постоянного тока серии N35500 основаны на концепции системного рассеивания тепла. Благодаря оптимизированному выбору компонентов, топологии основной схемы и конструкции системы воздушного потока, они могут достигать максимальной выходной мощности 42 кВт в стандартном 19-дюймовом корпусе 3U. Изделия отличаются широким диапазоном выходного напряжения, достигающим 2250 В, и током до 240 А в различных моделях . Благодаря широкому диапазону и высокой удельной мощности, серия N35500 может удовлетворить разнообразные требования к напряжению/току в различных областях тестирования, значительно снижая затраты на электропитание и занимаемое пространство в лабораторных или автоматизированных системах тестирования.
Серия N35500 позволяет выбирать приоритетный режим работы цепи обратной связи по напряжению или цепи обратной связи по току, что дает возможность N35500 использовать оптимальный режим работы для тестирования в зависимости от характеристик тестируемого объекта, тем самым обеспечивая лучшую защиту тестируемого изделия.
Как показано на рисунке 1, когда необходимо уменьшить перепад напряжения во время тестирования компонента, например, при питании модуля DC-DC, следует использовать режим приоритета напряжения для получения быстрого и стабильного повышения напряжения.
Как показано на рисунке 2, когда тестируемому устройству (DUT) необходимо уменьшить перерегулирование тока во время тестирования, или когда DUT имеет низкое сопротивление, например, в сценарии зарядки батареи, следует использовать режим приоритета тока для получения быстрого и стабильного нарастания тока.
