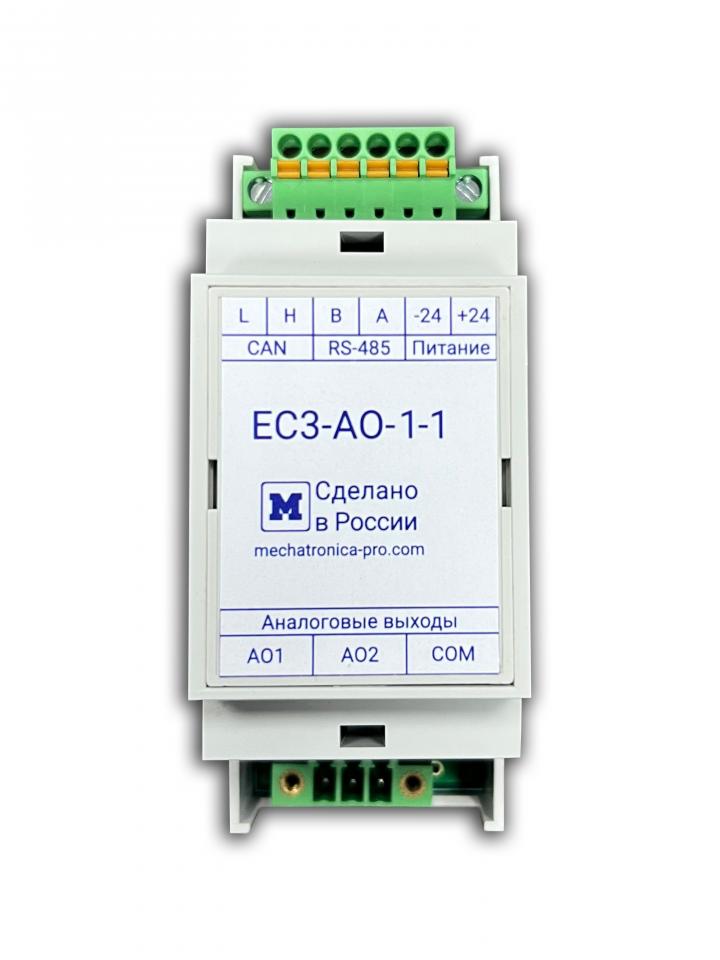

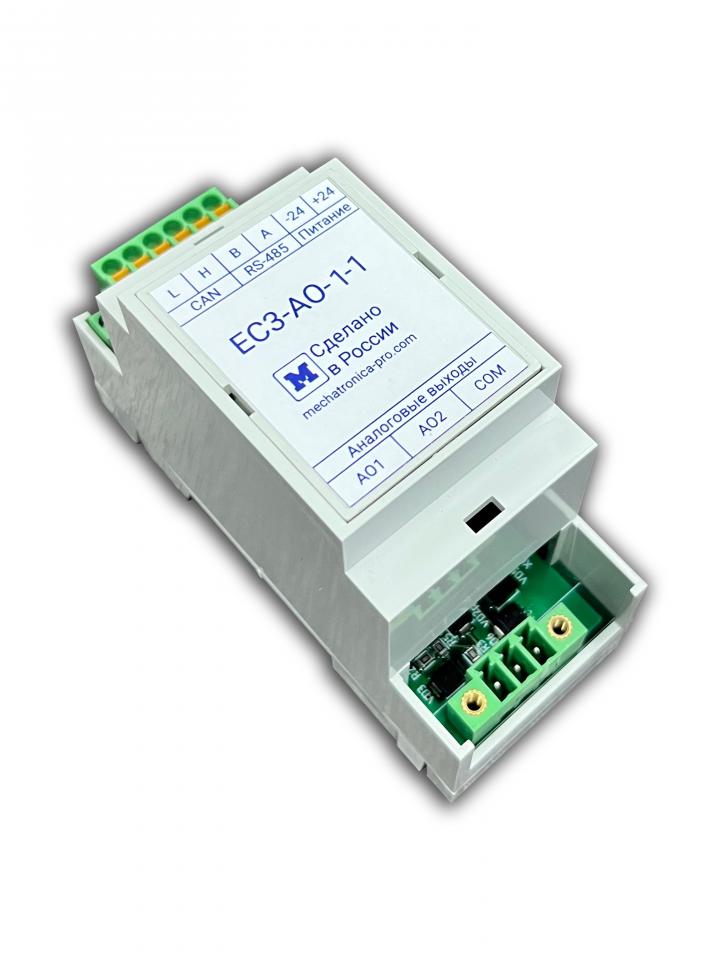

Модуль вывода аналоговых сигналов EC3-AO-1-X предназначен для преобразования цифровых сигналов, передаваемых по стандартизированным общепромышленным интерфейсам RS-485, CAN в стандартизированные аналоговые сигналы управления.
Варианты исполнения
EC3-AO-1-1 – один канал на выход по напряжению [-10В…+10В]
EC3-AO-1-4 – один канал на выход по току [4-20мА]
Технические характеристики
|
Наименование показателя |
Значение |
|
|
EC3-AO-1-1 |
EC3-AO-1-4 |
|
|
Напряжение питания постоянного тока, В |
24 ± 5% |
|
|
Количество аналоговых выходов, шт. |
2 |
1 |
|
Минимальное выходное напряжение/ток |
- 10 В |
2,3 мА |
|
Максимальное выходное напряжение/ток |
+ 10 В |
28 мА |
|
Изолированные интерфейсы связи, шт. |
RS-485 – 1, CAN – 1 |
|
|
Температура эксплуатации и хранения °С |
-20 … +60 |
|
|
Тип монтажа |
на DIN-рейку |
|
|
Степень защиты корпуса |
IP20 |
|
|
Габаритные размеры, Д х Ш х В, мм |
36,3 х 90,2 х 57,7 |
|
|
Масса, кг, не более |
0,1 |
|
Расположение разъемов
Описание разъёмов XT1, XT2
|
Номер вывода |
Наименование |
Описание |
Примечание |
|---|---|---|---|
|
Разъем XT1: Питание и интерфейсы связи |
|||
|
1 |
+24 В |
Напряжение +24 В |
Рабочее напряжение 24 В |
|
2 |
-24 В |
Напряжение -24 В |
|
|
3 |
А |
Сигнал А |
Интерфейс RS-485, протокол Modbus RTU, |
|
4 |
В |
Сигнал В |
|
|
5 |
H |
Сигнал H |
Интерфейс CAN, протокол CANopen, |
|
6 |
L |
Сигнал L |
|
|
Разъем XT2: Аналоговые выходы |
|||
|
1, 2 |
AO1, AO2 |
Аналоговый выход 1, 2 |
|
| 3 | COM | Общий | |
Размеры (в мм)
Техническое описание на модуль EC3-AO-1-X доступно для скачивания в PDF-формате.
