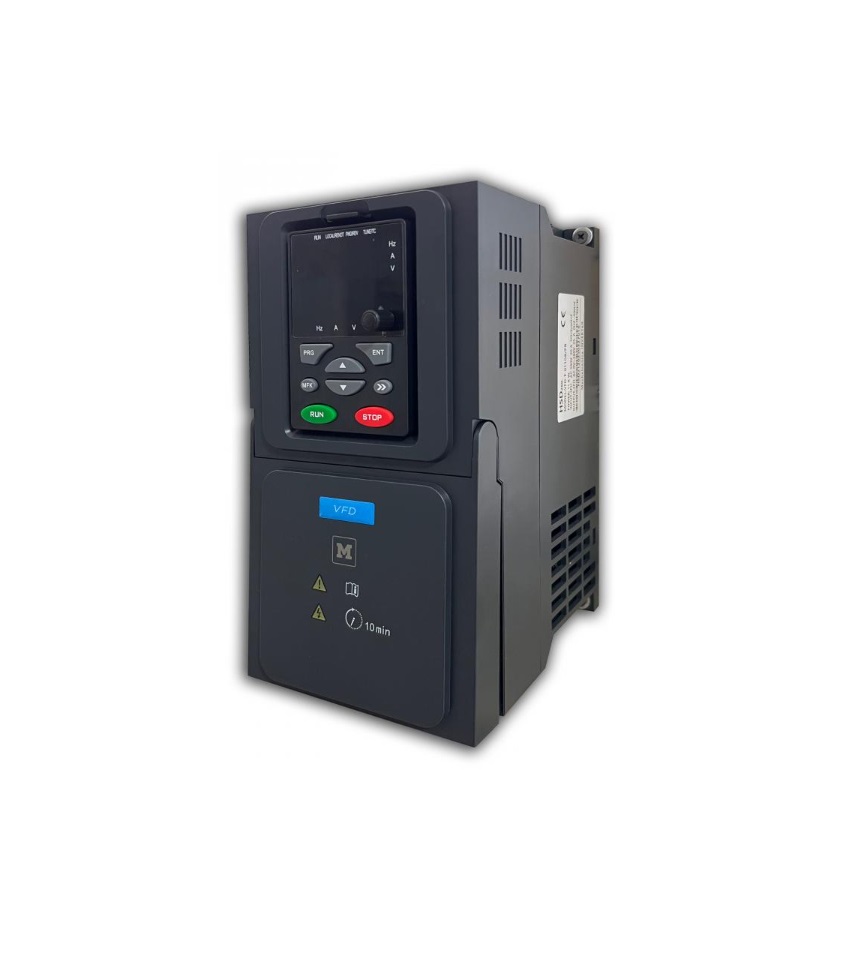

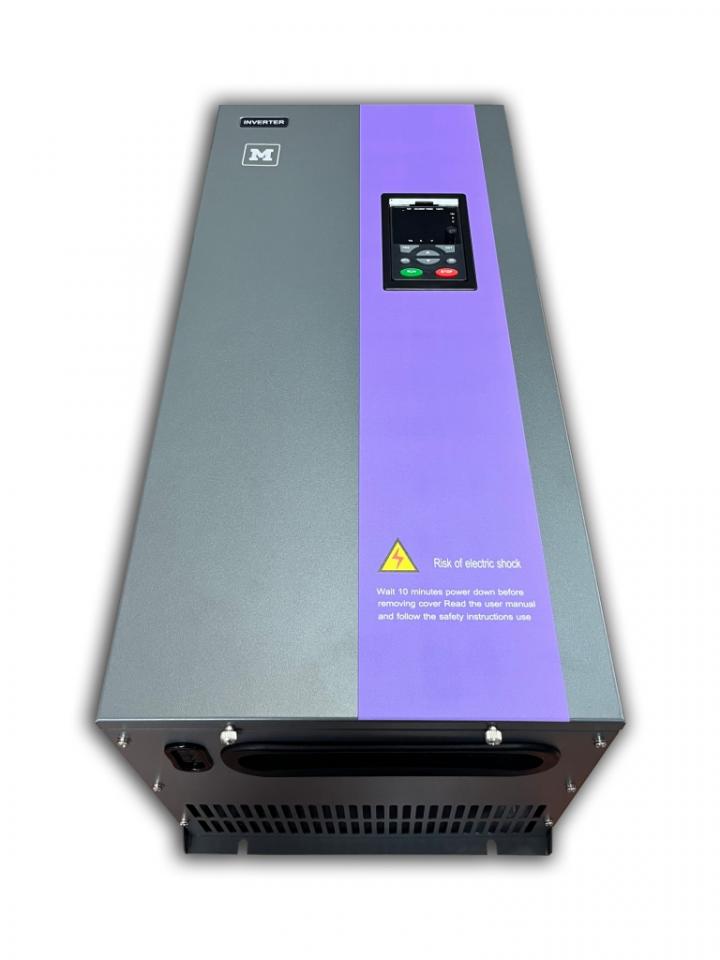

Преобразователи частоты серии VFD260 – это универсальные высокопроизводительные преобразователи, предназначенные для управления и регулирования скорости трехфазных асинхронных двигателей. Применение передовой технологии векторного управления позволяет поддерживать высокий крутящий момент на низких оборотах, отличные динамические характеристики и высокую перегрузочную способность.
Преобразователи частоты обеспечены пользовательскими программируемыми функциями, программным обеспечением для мониторинга, шиной связи ModBus RTU, что делает их универсальными решениями для различных областей применения.
Преобразователи частоты серии VFD260 могут использоваться в системах водоподготовки и водоснабжения, в очистных сооружениях, в нефтегазовой и химической промышленности, металлообработке, упаковке, пищевой промышленности, бумажном производстве, в системах вентиляции, в различных автоматизированных производственных линиях.
Преобразователи частоты серии VFD260 имеют уникальную систему наименования, которая включает в себя обозначения, указывающие на его технические параметры и особенности. Маркировка устройства представлена на заводской табличке, расположенной на корпусе. Пример расшифровки названия модели VFD-T-11 GB приведён на рисунке ниже.
Руководство по эксплуатации доступно по ссылке ниже.
Технические данные
|
Модель ПЧ |
Мощность электродвигателя, кВт |
Выходной ток, А |
Выделяемая |
|
Однофазная сеть: 220 В (-15 % ~ +20 %), 50 Гц |
|||
|
VFD-S-0.7GB |
0,75 |
4 |
0,030 |
|
VFD-S-1.5GB |
1,5 |
7 |
0,055 |
|
VFD-S-2.2GB |
2,2 |
9,6 |
0,072 |
|
Трёхфазная сеть: 380 В (-15 % ~ +20 %), 50 Гц |
|||
|
VFD-T-0.7GB |
0,75 |
2,1 |
0,027 |
|
VFD-T-1.5GB |
1,5 |
3,8 |
0,050 |
|
VFD-T-2.2GB |
2,2 |
5,1 |
0,066 |
|
VFD-T-3,0GB |
3,0 |
7,5 |
0,120 |
|
VFD-T-4,0GB |
3,7 |
8,4 |
0,130 |
|
VFD-T-5.5GB |
5,5 |
13 |
0,195 |
|
VFD-T-7.5GB |
7,5 |
17 |
0,262 |
|
VFD-T-11GB |
11 |
25 |
0,445 |
|
VFD-T-15GB |
15 |
32 |
0,553 |
|
VFD-T-18.5GB |
18,5 |
37 |
0,651 |
|
VFD-T-22G |
22 |
45 |
0,807 |
|
VFD-T-30G |
30 |
60 |
1,01 |
|
VFD-T-37G |
37 |
75 |
1,20 |
|
VFD-T-45G |
45 |
91 |
1,51 |
|
VFD-T-55G |
55 |
112 |
1,80 |
|
VFD-T-75G |
75 |
150 |
1,84 |
|
VFD-T-90G |
90 |
176 |
2,08 |
|
VFD-T-110G |
110 |
210 |
2,55 |
|
VFD-T-132G |
132 |
253 |
3,06 |
|
VFD-T-160G |
160 |
304 |
3,61 |
|
VFD-T-200G |
200 |
377 |
4,42 |
|
VFD-T-220G |
220 |
426 |
4,87 |
|
VFD-T-250G |
250 |
465 |
5,51 |
|
VFD-T-280G |
280 |
520 |
6,21 |
|
VFD-T-315G |
315 |
585 |
7,03 |
|
VFD-T-355G |
355 |
650 |
7,81 |
|
VFD-T-400G |
400 |
725 |
8,51 |
|
VFD-T-500G |
500 |
900 |
9,72 |
|
VFD-T-630G |
630 |
1100 |
11,0 |
Габаритные размеры и размеры монтажных отверстий
|
Модель ПЧ |
Размеры монтажных отверстий, мм |
Габаритные размеры, мм |
Материал |
Диаметр монтажных отверстий, мм |
Вес, кг |
|||
|
А |
В |
H |
W |
D |
|
|
|
|
|
Однофазная сеть 220 В |
||||||||
|
VFD-S-0.7GB |
80 |
160 |
170 |
90 |
135 |
Пластиковый корпус |
Ø5,0 |
1,1 |
|
VFD-S-1.5GB |
||||||||
|
VFD-S-2.2GB |
||||||||
|
Трёхфазная сеть 380 В |
||||||||
|
VFD-T-0.7GB |
80 |
160 |
170 |
90 |
135 |
Пластиковый корпус |
Ø5,0 |
1,1 |
|
VFD-T-1.5GB |
||||||||
|
VFD-T-2.2GB |
||||||||
|
VFD-T-3GB |
90 |
190 |
200 |
100 |
170 |
Пластиковый корпус |
Ø5,0 |
1,7 |
|
VFD-T-4GB VFD-T-5.5GB |
120 |
190 |
200 |
130 |
155 |
Пластиковый корпус |
Ø5,0 |
2,0 |
|
VFD-T-7.5GB VFD-T-11GB |
130 |
240 |
250 |
140 |
165 |
Пластиковый корпус |
Ø5,0 |
3,1 |
|
VFD-T-15GB VFD-T-18.5GB |
165 |
267 |
280 |
180 |
165 |
Пластиковый корпус |
Ø6 |
4,2 |
|
VFD-T-22G VFD-T-30G |
182 |
415 |
430 |
230 |
225 |
Металлический корпус |
Ø6,5 |
10 |
|
VFD-T-37G VFD-T-45G |
223 |
415 |
430 |
270 |
225 |
Металлический корпус |
Ø6,5 |
13 |
|
VFD-T-55G VFD-T-75G |
175 |
545 |
560 |
270 |
295 |
Металлический корпус |
Ø10 |
25 |
|
VFD-T-90G VFD-T-110G |
205 |
630 |
650 |
300 |
295 |
Металлический корпус |
Ø10 |
32,5 |
|
VFD-T-132G VFD-T-160G |
285 |
775 |
800 |
380 |
305 |
Металлический корпус |
Ø10 |
44,6 |
|
VFD-T-185G VFD-T-200G VFD-T-220G |
190*2 |
920 |
950 |
500 |
355 |
Металлический корпус |
Ø12 |
90 |
|
VFD-T-250G VFD-T-280G VFD-T-315G |
215*2 |
1020 |
1050 |
550 |
355 |
Металлический корпус |
Ø12 |
107 |
|
VFD-T-355G VFD-T-630G |
315*2 |
1020 |
1050 |
750 |
355 |
Металлический корпус |
Ø16 |
187 |
Технические характеристики преобразователя частоты серии VFD
|
Параметр |
Значение |
|
Основные функции |
|
|
Максимальная частота |
Векторное управление в разомкнутом контуре: 0 – 400 Гц; Скалярное V/F управление: 0 – 400 Гц
|
|
Несущая частота |
0,5 кГц – 16 кГц, Несущую частоту можно автоматически регулировать в соответствии с характеристиками нагрузки
|
|
Точность задания частоты |
Аналоговый ввод: 0,01 Гц; Цифровой ввод: 0,025 % от максимальной частоты
|
|
Способы управления |
Векторное управление в разомкнутом контуре (SVC); Скалярное V/F управление
|
|
Пусковой момент: - Универсальный двигатель (тип-G) |
0,5 Гц / 150 % (SVC) |
|
Диапазон регулирования скорости вращения |
1:100 (SVC) |
|
Точность стабилизации скорости |
± 0,5 % (SVC) |
|
Перегрузочная способность |
тип-G: 150 % номинального тока в течение 60 с; 180 % номинального тока в течение 3 с
|
|
Функция автоматического ускорения |
Есть, регулируемая в пределах 0-30 % |
|
V/F кривая |
Линейная; многоточечная; N-степенная кривая V/F (1.2х, 1.4х, 1.6х, 1.8х, 2х)
|
|
Режим разделения V/F |
2 типа: Полное разделение, частичное разделение
|
|
Способы разгона и торможения |
Линейный, S-образный; диапазон настройки 0,0 – 6500,0 с |
|
Режим динамического торможения (DC-brake) |
Частотный диапазон: 0,00 Гц – макс.частота; время торможения: 0,0 – 36,0 с; ток торможения: 0,0 % – 100,0 % |
|
JOG-режим |
Частотный диапазон: 0,00 – 50,00 Гц, Время разгона и торможения: 0,0 – 6500,0 с |
|
Встроенный ПИД-регулятор |
Возможности автоматического регулирования в замкнутом контуре |
|
Функция автоматической регулировки напряжения (AVR) |
При изменении уровня питающего сетевого напряжения происходит автоматическое поддержание стабильности выходного напряжения |
|
Защита от перенапряжения и токовых перегрузок |
Система защиты автоматически ограничивает ток и напряжение при работе оборудования для |
|
Ограничение и управление моментом |
Функция «экскаваторной характеристики»: |
|
Индивидуальные функции |
|
|
Высокая производительность |
Реализация управления асинхронными двигателями с большими перегрузочными моментами благодаря алгоритмам векторного управления |
|
Функция поддержки работы при кратковременном пропадании питания
|
При кратковременном отключении питания используется механическая энергия маховых масс электропривода для поддержания работы |
|
Функция ограничения тока |
Предотвращает перегрузку частотно-регулируемого привода из-за резкого увеличения тока |
|
Виртуальные входы/выходы (I/O) |
5 виртуальных дискретных входов/выходов (DI/DO), позволяют реализовать простую логику управления |
|
Функция таймера |
Возможность настройки времени работы в диапазоне 0,0 – 6500,0 минут |
|
Переключение между несколькими электродвигателями |
Поддержка наборов для управления несколькими двигателями с возможностью переключения между ними |
|
Поддержка промышленных протоколов |
Поддержка промышленного протокола Modbus RTU (RS-485) |
|
Рабочие параметры |
|
|
Программируемый интерфейс |
Возможности для редактирования и записи параметров через коммуникационный протокол, поддержка записи параметров с различным статусом сохранения данных в энергонезависимой памяти |
|
Дополнительное программное обеспечение для ПК |
Поддержка редактирования параметров через ПК, возможности для графической визуализации рабочих параметров, настройка работы привода в кратчайшие сроки |
|
Источники для команд управления |
Поддержка команд управления через местную панель, дискретный интерфейс и коммуникационный протокол |
|
Источник для задания частоты |
Поддержка задания частоты через местную панель, аналоговые входы, клеммы дискретного интерфейса (16 уровней), входной импульсный сигнал и коммуникационный протокол |
|
Входные клеммы |
5 цифровых дискретных входов управления 24 В, один из которых поддерживает входной импульсный сигнал до 100 кГц; 2 аналоговых входа 0–10 В, один из которых поддерживает переключение между входным напряжением 0–10 В или входным током 0–20 мА |
|
Выходные клеммы |
1 высокоскоростной импульсный выход с поддержкой выходного сигнала при частоте 0–100 кГц; 1 цифровой выход; 2 релейных выхода; 2 аналоговых выхода с поддержкой выходного тока 0–20 мА или выходного напряжения 0–10 В |
|
Отображение и работа с клавиатурой |
|
|
LED-дисплей |
Отображение и редактирование параметров |
|
Блокировка кнопок и выбор функциональных клавиш |
Установка блокировки части или всех кнопок, а также настройка панели управления для предотвращения ошибочных операций |
|
Функции защиты двигателя |
Защита от короткого замыкания в выходных цепях; Защита от обрыва входных/выходных цепей; Защита от перегрузок по току и напряжению; Защита от недостаточного уровня питающего Тепловая защита двигателя; Защита от температурного перегрева преобразователя частоты |
|
Дополнительные аксессуары |
Съёмная панель управления; Кабель для удалённой установки панели управления (10 см, 1 м, 2м) |
|
Условия эксплуатации |
|
|
Условия эксплуатации |
Внутри помещения, свободного от пыли, коррозионных газов, горючих газов, масляного тумана, водяных паров, воды и соли, без прямого солнечного света |
|
Высота над уровнем моря |
0 – 1000 м |
|
Температура окружающей среды |
От минус 10 ℃ до плюс 40 ℃ (при температуре 40℃ – 50℃ требуется снижение нагрузки) |
|
Вибрация |
Не более 5,9 м/с² (0,6g) |
|
Температура хранения |
От минус 20 ℃ до плюс 60 ℃ |
|
Степень защиты (IP) |
IP20 |
|
Класс загрязнения |
PD2 |
|
Система электроснабжения |
ТN, ТТ |
