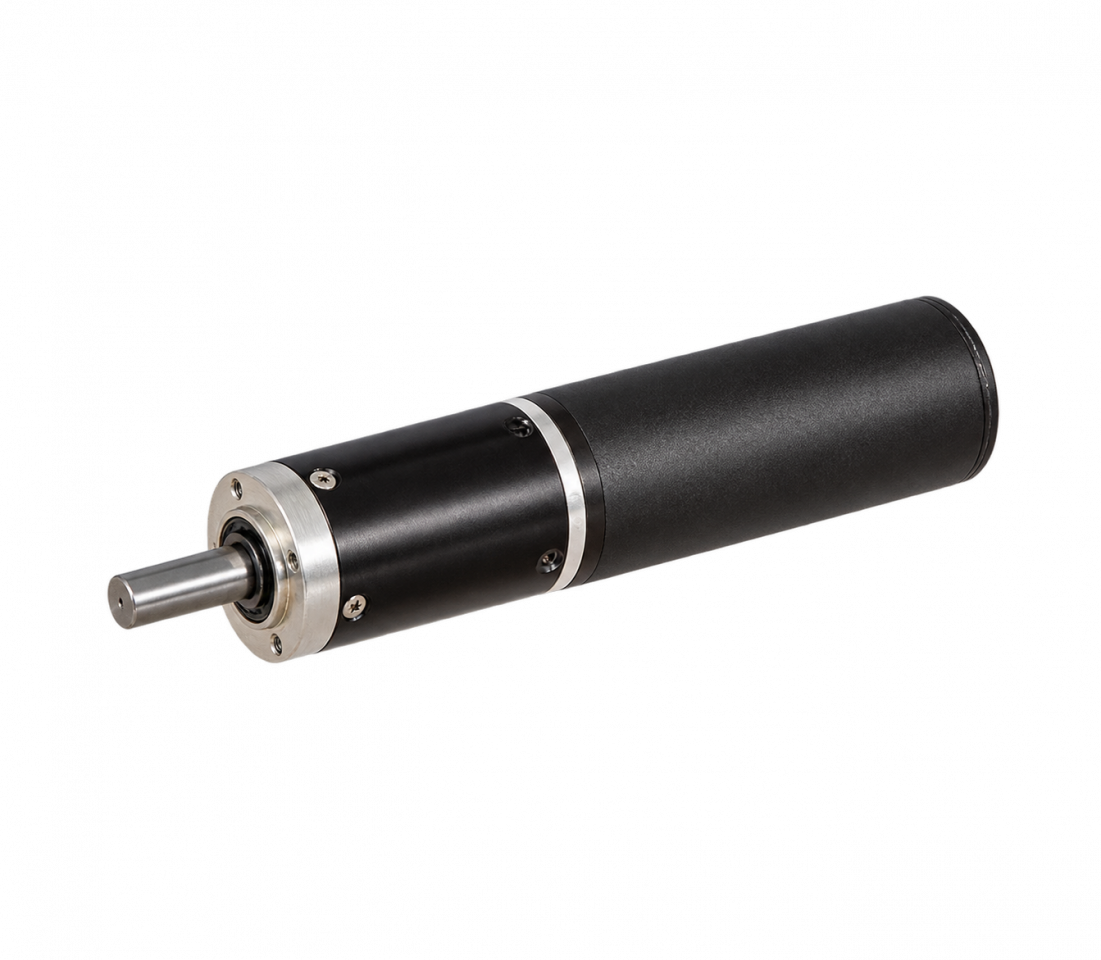

Беколлекторный электродвигатель постоянного тока с планетарным редуктором серии FL22RBL-22JN10K

Материал внутренней шестерни

Металл

Тип редуктора

Планетарный, наружный диаметр 22 мм

Допустимый диапазон нагрузки

0,05…0,5 Н·м

UL1007 AWG26

Красный

Фаза U

Коричневый

Фаза V

Чёрный

Фаза W

UL1007 AWG28

Синий

Питание VCC

Жёлтый

Датчик Холла A

Коричневый

Датчик Холла B

Красный

Датчик Холла C

Зелёный

GND

Параметр

Ед.

FL22RBL45-2470

FL22RBL68-2460

Количество полюсов

8

8

Количество фаз

3

3

Номинальное напряжение

В DC

24

24

Частота вращения в режиме холостого хода

об/мин

7000

6000

Номинальная частота вращения

об/мин

4600

3800

Номинальный крутящий момент

мН·м

8

20

Номинальная мощность

Вт

4

8

Пиковый крутящий момент

мН·м

24

60

Пиковый ток

А

0,8

1,7

Сопротивление между фазами

Ом

23

11,6

Индуктивность между фазами

мГн

6,2

4,3

3,7

1

24,4

1887

1240

0,027

0,3

5,2

1

24,4

1351

888

0,037

0,3

14

2

31,0

500

329

0,091

1,2

19

2

31,0

368

242

0,12

1,2

27

2

31,0

259

170

0,17

1,2

51

3

37,4

137

90

0,30

2,5

71

3

37,4

99

65

0,41

2,5

100

3

37,4

70

46

0,58

2,5

139

3

37,4

50

33

0,80

2,5

189

4

43,8

37

24

1

3

264

4

43,8

27

17

1

3

369

4

43,8

19

12

1

3

3,7

1

24,4

1617

1027

0,067

0,3

5,2

1

24,4

1158

730

0,093

0,3

14

2

33,0

429

271

0,23

1,2

19

2

33,0

316

200

0,31

1,2

27

2

33,0

222

140

0,44

1,2

51

3

41,5

118

74

0,74

3

71

3

41,5

85

53

1

3

100

3

41,5

60

38

1

3

139

3

41,5

43

27

1

3
