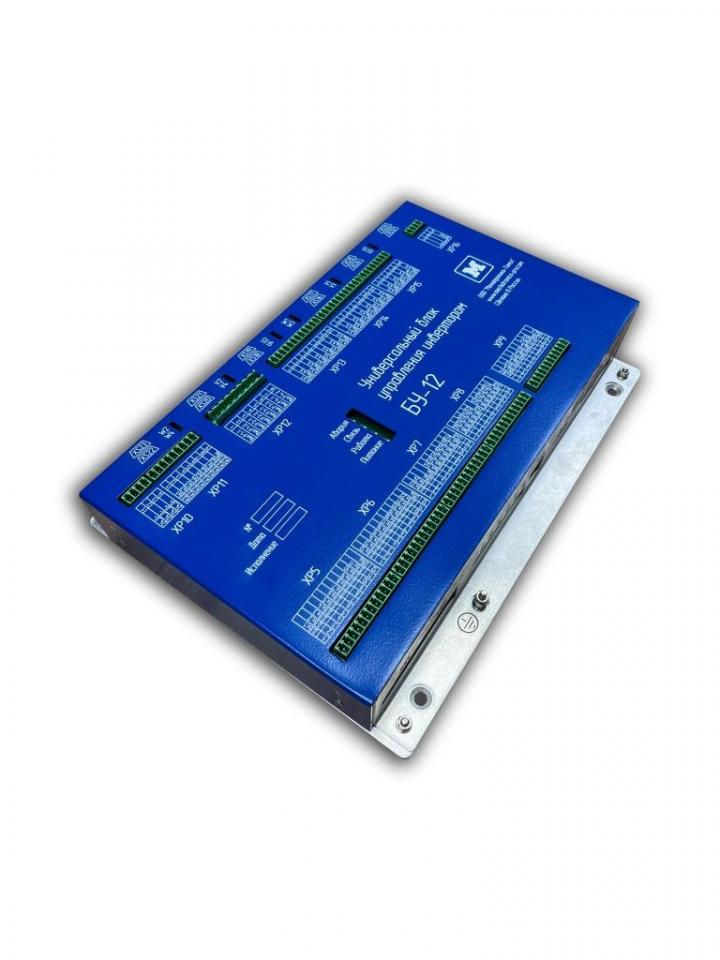

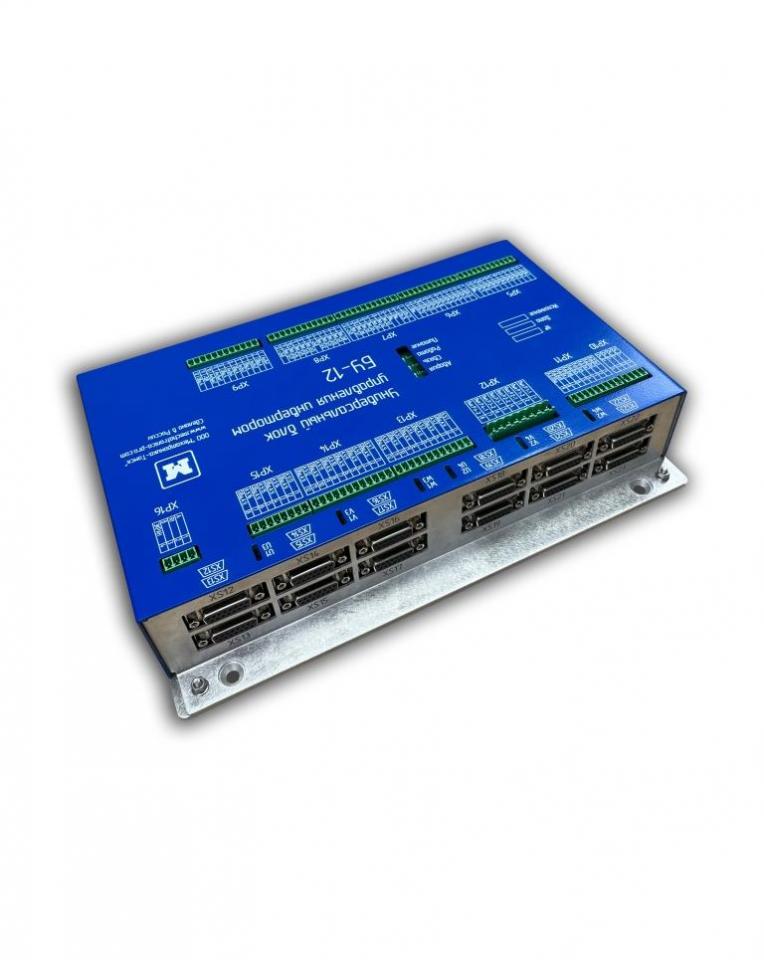

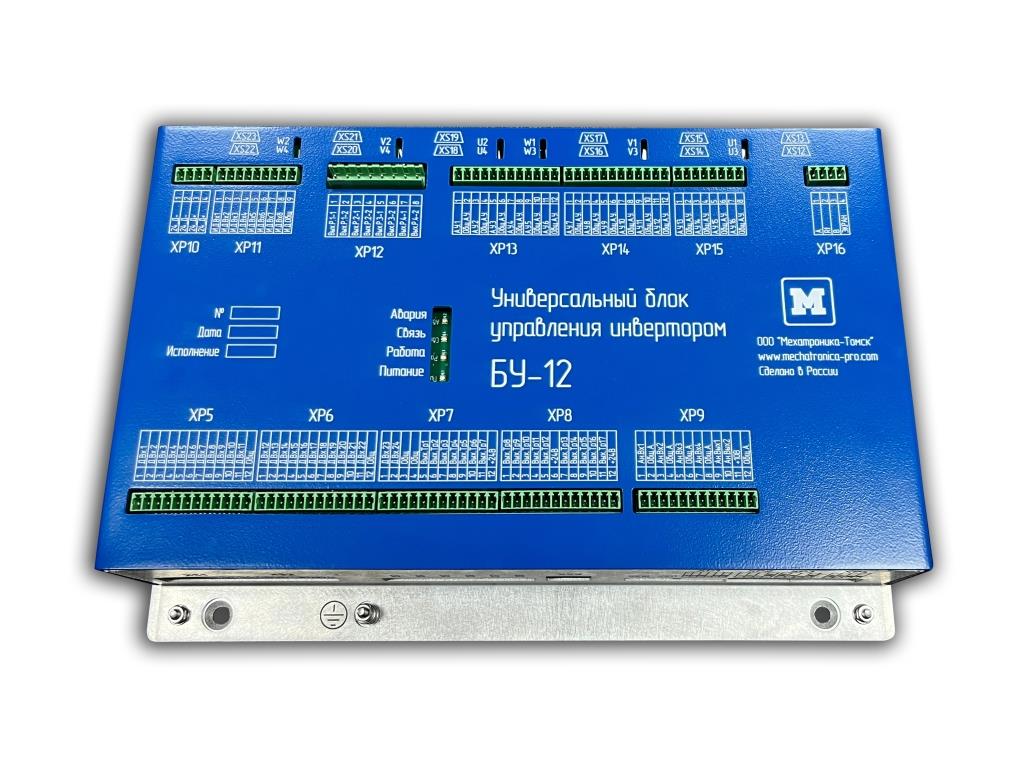

Блок БУ-12 является универсальным программируемым блоком управления, выполненным на базе микроконтроллера STM32G4. Блок управления позволяет реализовать централизованное управление преобразователем частоты шкафного исполнения с количеством фаз до 12 шт.; обеспечивает выдачу ШИМ-сигналов для управления силовыми IGBT-модулями, прием и обработку сигналов с различных датчиков (тока, температуры, напряжения), а также управление различными дискретными устройствами (контакторы, пускатели, реле).
Технические характеристики блока управления представлены в таблице:
|
Технические характеристики |
|
|
Характеристика |
Значение |
|
Напряжение питания постоянного тока, В |
24 |
|
Количество каналов управления силовыми IGBT-модулями, шт. |
12 |
|
Количество дискретных входов, шт. |
12 |
|
Количество дискретных выходов, шт. |
12 |
|
Количество релейных выходов, шт. |
4 |
|
Количество аналоговых входов, шт. |
12 |
|
Количество аналоговых выходов, шт. |
2 |
|
Интерфейсы связи, шт. |
Ethernet – 1, |
| Количество оптических каналов передачи данных, шт. | 9 |
|
Температура эксплуатации, °С |
-20 … +60 |
|
Температура хранения, °С |
-20 … +60 |
|
Степень защиты корпуса |
IP20 |
|
Габаритные размеры, Д х Ш х В, мм |
324 х 67,2 х 239 |
|
Масса, кг, не более |
3 |
