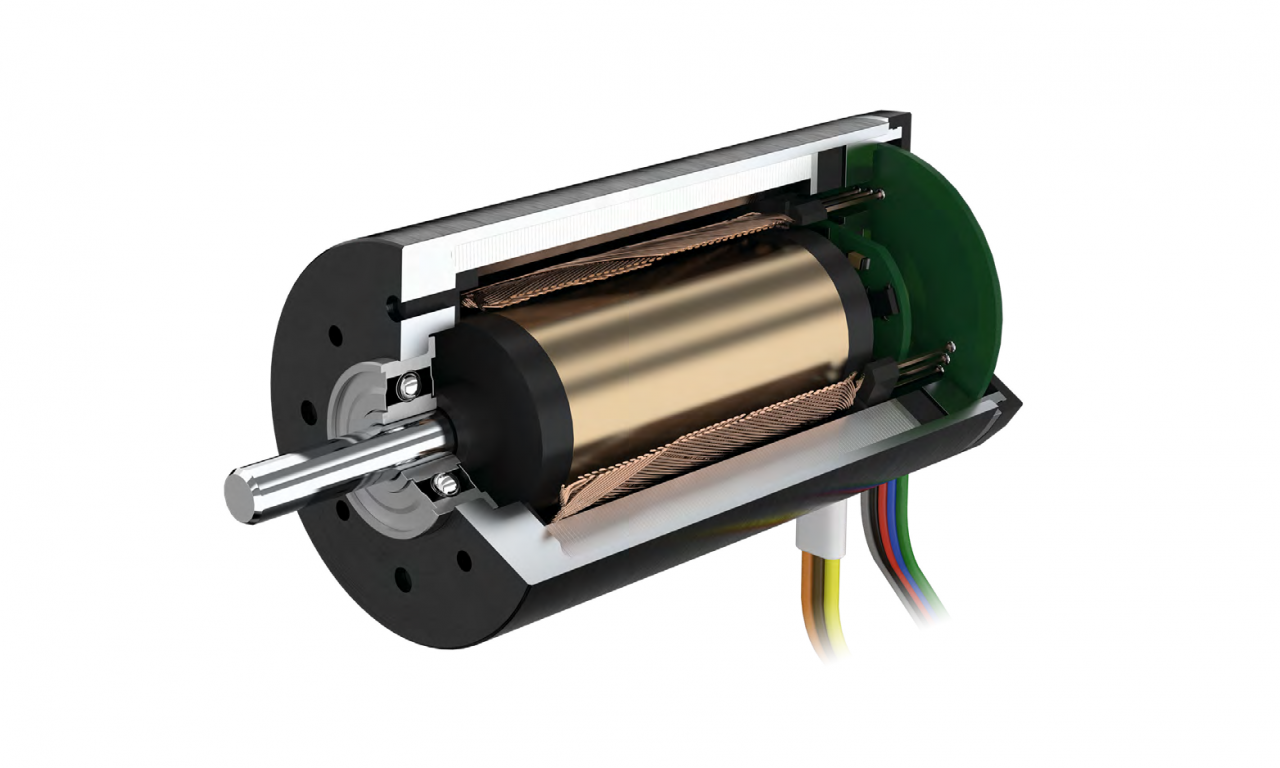

Технология с 2 полюсами | 0,36 мНм | 1,7 Вт
Технические характеристики:
|
Параметр |
Обозн. |
Значение |
Ед. |
|
|---|---|---|---|---|
|
Значения при 22 °C и номинальном напряжении |
||||
|
Номинальное напряжение |
UN |
6 |
12 |
В |
|
Сопротивление выводов, фаза-фаза |
R |
8,8 |
60,2 |
Ом |
|
КПД, макс. |
ηmax. |
51 |
50 |
% |
|
Скорость холостого хода |
n0 |
48 600 |
37 300 |
мин⁻¹ |
|
Ток холостого хода, тип. (с валом ø 1 мм) |
I0 |
0,056 |
0,018 |
А |
|
Стопорный момент |
MH |
0,732 |
0,551 |
мНм |
|
Момент трения, статический |
C0 |
0,011 |
0,011 |
мНм |
|
Момент трения, динамический |
CV |
1,02·10⁻⁶ |
1,02·10⁻⁶ |
мНм/мин⁻¹ |
|
Постоянная скорости |
kn |
8 761 |
3 386 |
мин⁻¹/В |
|
Постоянная противо-ЭДС |
kE |
0,114 |
0,295 |
мВ/мин⁻¹ |
|
Постоянная момента |
kM |
1,09 |
2,82 |
мНм/А |
|
Постоянная тока |
kI |
0,917 |
0,355 |
А/мНм |
|
Наклон характеристики n-M |
Δn/ΔM |
70 730 |
72 289 |
мин⁻¹/мНм |
|
Индуктивность выводов, фаза-фаза |
L |
28 |
192 |
мкГн |
|
Механическая постоянная времени |
τm |
7 |
7,2 |
мс |
|
Момент инерции ротора |
J |
0,0095 |
0,0095 |
гсм² |
|
Угловое ускорение |
αmax. |
771 |
580 |
·10³ рад/с² |
|
Параметры, общие для модели 0620 K |
||||
|
Тепловое сопротивление |
Rth1 / Rth2 |
13,2 / 84,3 |
К/Вт |
|
|
Тепловая постоянная времени |
τw1 / τw2 |
1,1 / 89 |
с |
|
|
Диапазон рабочих температур: |
||||
|
– двигатель |
−20 ... +100 |
°C |
||
|
– обмотка, макс. допустимая |
+125 |
°C |
||
|
Подшипники вала |
шарикоподшипники с предварительным натягом |
|||
|
Макс. нагрузка на вал: |
||||
|
– при диаметре вала |
1 |
мм |
||
|
– радиальная при 10 000 мин⁻¹ (на расстоянии 4 мм от монтажного фланца) |
2 |
Н |
||
|
– осевая при 10 000 мин⁻¹ (только толкающая) |
0,6 |
Н |
||
|
– осевая в состоянии покоя (только толкающая) |
10 |
Н |
||
|
Люфт вала: |
||||
|
– радиальный |
≤ |
0,012 |
мм |
|
|
– осевой |
= |
0 |
мм |
|
|
Материал корпуса |
алюминий, чёрное анодирование |
|||
|
Масса |
2,5 |
г |
||
|
Направление вращения |
электронно реверсируемое |
|||
|
Скорость до |
nmax. |
100 000 |
мин⁻¹ |
|
|
Число пар полюсов |
1 |
|||
|
Датчики Холла |
цифровые |
|||
|
Материал магнита |
NdFeB |
|||
|
Номинальные значения для непрерывного режима работы |
||||
|
Номинальный момент |
MN |
0,28 |
0,3 |
мНм |
|
Номинальный ток (тепловой предел) |
IN |
0,311 |
0,122 |
А |
|
Номинальная скорость |
nN |
21 820 |
7 290 |
мин⁻¹ |
|
Примечание: номинальные значения рассчитаны при номинальном напряжении и температуре окружающей среды 22 °C. Значение Rth2 уменьшено на 25 %. |
||||
Диаграмма рабочих областей (пример: номинальное напряжение 6 В):
Диаграмма показывает рекомендуемую скорость вращения в зависимости от доступного момента на выходном валу при температуре окружающей среды 22 °C.
Диаграмма показывает двигатель в полностью изолированном, а также в термически связанном состоянии (Rth2 уменьшено на 50 %).
Кривая номинального напряжения (UN) показывает рабочую точку при номинальном напряжении в изолированном и термически связанном состоянии. Любые рабочие точки выше кривой номинального напряжения потребуют более высокого рабочего напряжения. Любые точки ниже кривой потребуют меньшего напряжения.
Назначение выводов шлейфа:
|
№ |
Стандарт |
№ |
Опция K2280 / K2279 |
|---|---|---|---|
|
1 |
Фаза C |
8 |
Фаза C |
|
2 |
Фаза B |
7 |
Фаза B |
|
3 |
Датчик Холла C |
6 |
Фаза A |
|
4 |
UDD (+5 В) |
5 |
GND |
|
5 |
GND |
4 |
UDD (+5 В) |
|
6 |
Датчик Холла A |
3 |
Датчик Холла C |
|
7 |
Датчик Холла B |
2 |
Датчик Холла B |
|
8 |
Фаза A |
1 |
Датчик Холла A |
Стандартный гибкий шлейф (flexboard): 8 контактов, шаг 0,5 мм.
Рекомендуемый разъём: Molex, ZIF-разъём, № 52745-0897.
Габаритные размеры:
