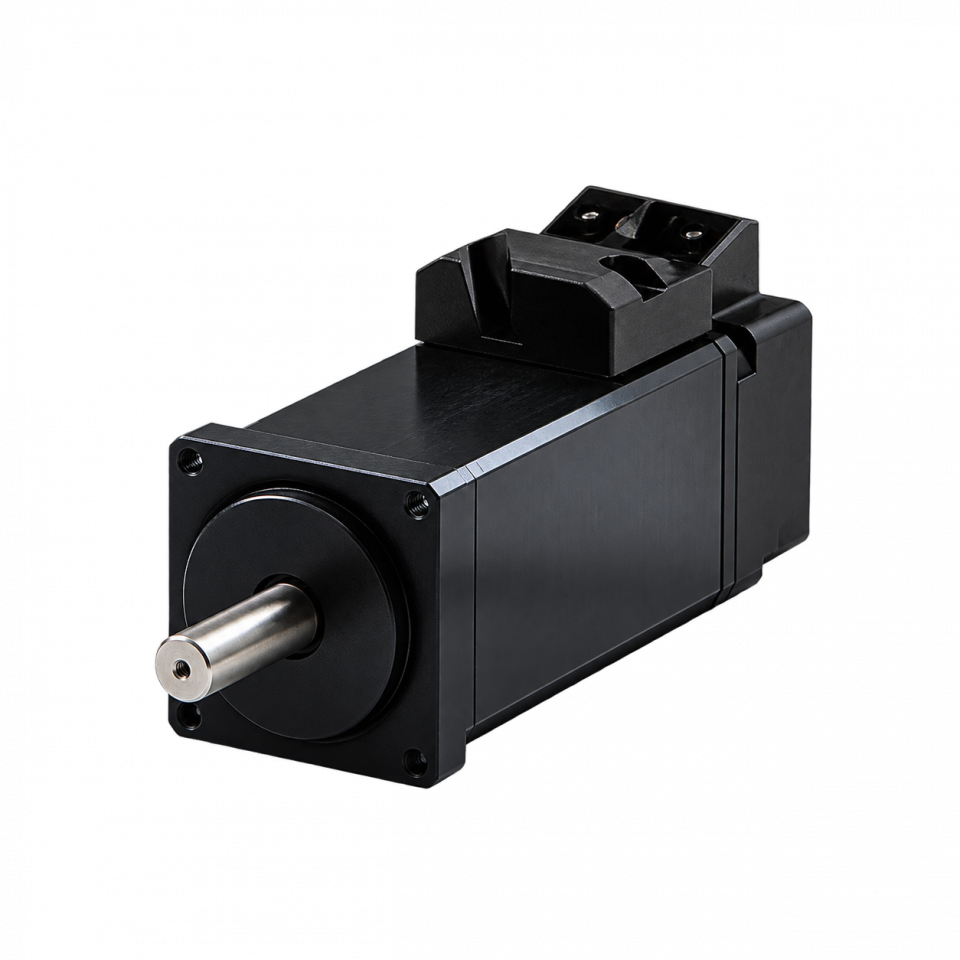

Серводвигатели серии FL38SV

Параметр

Значение

Тип энкодера

1. Оптический энкодер
2. Магнитный энкодер
3. Резольвер
Примечание: доступны различные разрешения; возможно исполнение с инкрементальным или абсолютным сигналом.

Максимальное радиальное усилие

69 Н на расстоянии 14 мм от фланца

Максимальное осевое усилие

59 Н

Класс изоляции

Класс F

Степень защиты

IP65

Условия эксплуатации

Температура: −20 °C … +50 °C; относительная влажность: ≤90 % RH, без конденсации. Установка: вдали от активных и горючих газов, капель масла и пыли; высота ≤1000 м (1000…4000 м — эксплуатация со снижением характеристик).

Условия хранения

−20 °C … +85 °C; ≤85 % RH, без конденсации

Параметр

Ед.

FL38SV05

FL38SV10

Номинальная мощность

Вт

50

100

Номинальное напряжение

В DC

220

48

220

48

Номинальная частота вращения

об/мин

3000

3000

3000

3000

Номинальный крутящий момент

Н·м

0,16

0,16

0,32

0,32

Номинальный ток

А

0,5

2,1

1

4,3

Максимальная частота вращения

об/мин

6000

6000

6000

6000

Максимальный крутящий момент

Н·м

0,48

0,48

0,96

0,96

Максимальный ток

А

1,5

6,3

3

12,9

Сопротивление между фазами

Ом

33

2,2

17,5

0,88

Индуктивность между фазами

мГн

24

1,8

12,4

0,78

Постоянная противо-ЭДС

21

5

21

5

Коэффициент крутящего момента

Н·м/А

0,32

0,076

0,32

0,074

Электрическая постоянная времени

мс

0,7

0,8

0,7

0,9

Механическая постоянная времени

мс

1,23

1,45

1,09

0,99

Момент инерции ротора

кг·см²

0,024

0,024

0,04

0,04

Момент инерции ротора с тормозом

кг·см²

0,034

0,035

0,05

0,05

Количество полюсов

10

10

10

10

Энкодер

2500 имп/об, инкрементальный энкодер

Длина двигателя L1

мм

72

88

Длина двигателя с тормозом L2

мм

106

122

Масса

кг

0,4

0,5

Масса с тормозом

кг

0,65

0,75
