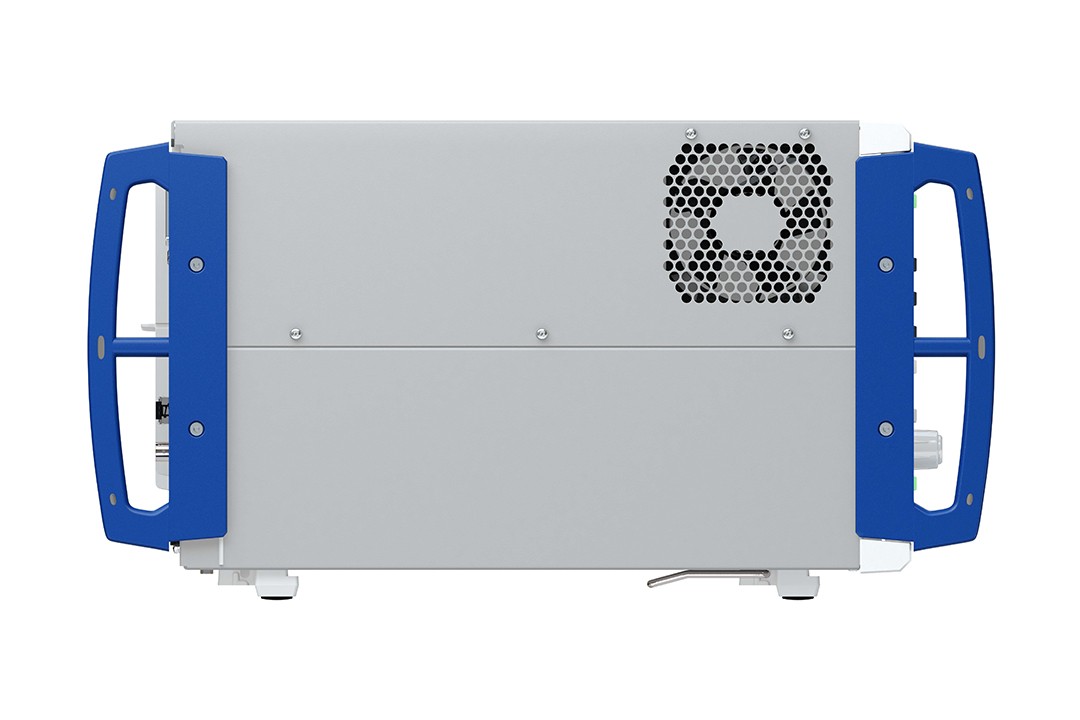

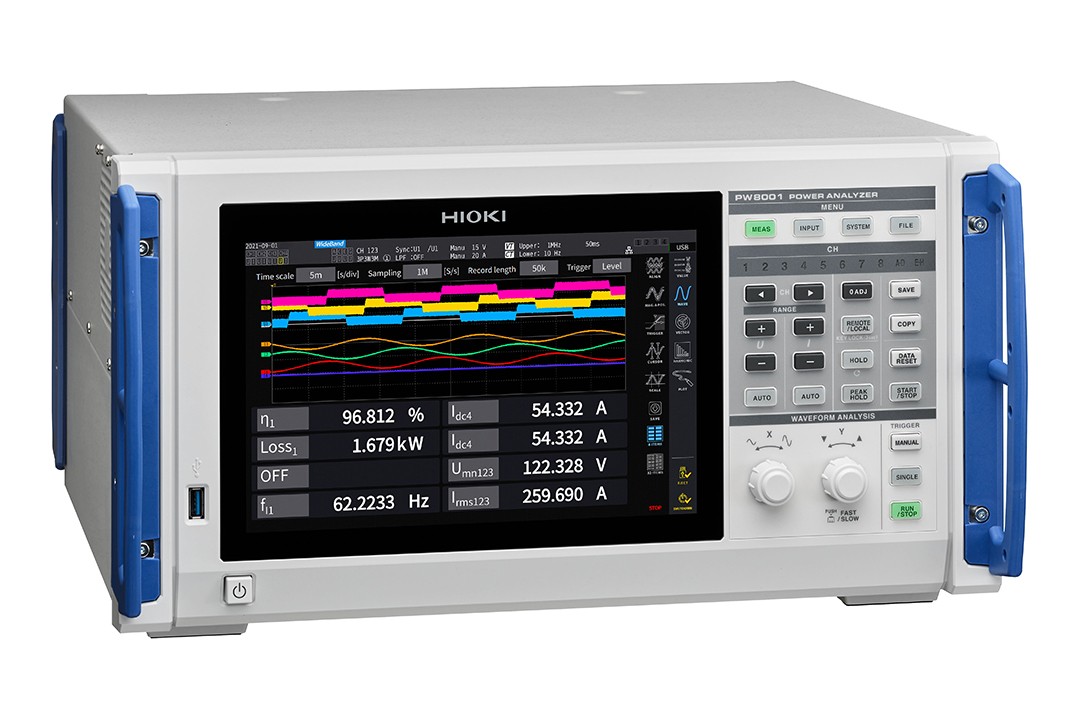

Анализатор мощности HIOKI PW8001

Измерительная линия

Однофазная двухпроводная, однофазная трехпроводная, трехфазная трехпроводная, трехфазная четырехпроводная

Номер входного блока

Максимум 8 единиц (единицы можно комбинировать по своему усмотрению).

Типы входных единиц

Входной блок U7001 2,5 Мс/с;
входной блок U7005 15 Мс/с

Измерение полосы частот

U7001: постоянный ток, 0,1 Гц ~ 1 МГц
U7005: постоянный ток, 0,1 Гц ~ 5 МГц

Производительность выборки

U7001: 2,5 МГц, 16 бит
U7005: 15 МГц, 18 бит

скорость обновления данных

1 мс, 10 мс, 50 ​​мс, 200 мс

Точность мощности (U7001)

50 Гц/60 Гц: 0,02% от показания + 0,05% от диапазона.
Постоянный ток: 0,02% от показания + 0,05% от диапазона.
50 кГц: 0,4% от показания + 0,1% от диапазона.

Точность мощности (U7005)

50 Гц/60 Гц: 0,01% от показания + 0,02% от диапазона.
Постоянный ток: 0,02% + 0,03% от показания диапазона.
50 кГц: 0,15% от показания + 0,05% от диапазона.

Диапазон измерений

Напряжение: 6 В / 15 В / 30 В / 60 В / 150 В / 300 В / 600 В / 1500 В.
Ток: (датчик 1) 100 мА ~ 2 кА, (датчик 2) 100 мА ~ 50 кА
(диапазон измерений зависит от используемого датчика тока; датчик 2 относится только к U7001).

Измерительные элементы

Напряжение (U), ток (I), активная мощность (P), полная мощность (S), реактивная мощность (Q), коэффициент мощности (λ), фазовый угол (φ), частота напряжения (fU), частота тока (fI), мощность (η), потери (Loss), пульсация напряжения (Urf), пульсация тока (Irf), накопленный ток (Ih), накопленная мощность (WP), пиковое напряжение (Upk), пиковый ток (Ipk),
измерение гармоник: максимум 500 циклов анализа;
запись сигналов: емкость записи 5 Мслов × ((напряжение/ток) × до 8 каналов + сигнал двигателя)
; анализ двигателя (опционально): напряжение, крутящий момент, скорость, частота, скольжение, мощность двигателя,
анализ спектра мощности, гармоники IEC, измерение колебаний напряжения/мерцания

Режим измерения IEC

Соответствует стандарту IEC61000-4-7:2002, без пропусков данных.

Порядок анализа: гармонический порядок 0-200; межгармонический порядок 0,5-200,5.

Точность измерения: В пределах заданного диапазона синхронизирующих частот для каждой частоты точность измерения напряжения, тока, мощности и фазы для каждого элемента составляет ±0,04% от диапазона. Для частот выше 10 кГц добавляется дополнительная погрешность ±0,04% от диапазона.

измерение мерцания

Соответствует стандарту IEC 61000-4-15 Ed2.0:2010, режим вспышки, класс F2.

Измеряемые параметры: значение кратковременного мерцания (Pst), максимальное значение кратковременного мерцания (PstMax), значение долговременного мерцания (Plt), максимальное мгновенное значение мерцания (PinstMax), минимальное мгновенное значение мерцания (PinstMin), относительное изменение напряжения в установившемся режиме (постоянный ток), максимальное относительное изменение напряжения (dmax), время, за которое относительное изменение напряжения превышает пороговое значение (Tmax).

Диапазон измерения: Pst, Plt 0,0001 PU ~ 6400 PU (логарифмически делится на 1400 частей)

Точность измерения: Pst: ±5% (Pst=0,2～5), dc, dmax: ±4% (dmax=4%)

Функция

Вычислительные функции (эффективность/потери, определяемые пользователем, дельта-преобразование, автоматическая фазовая компенсация для датчика тока)

интерфейс

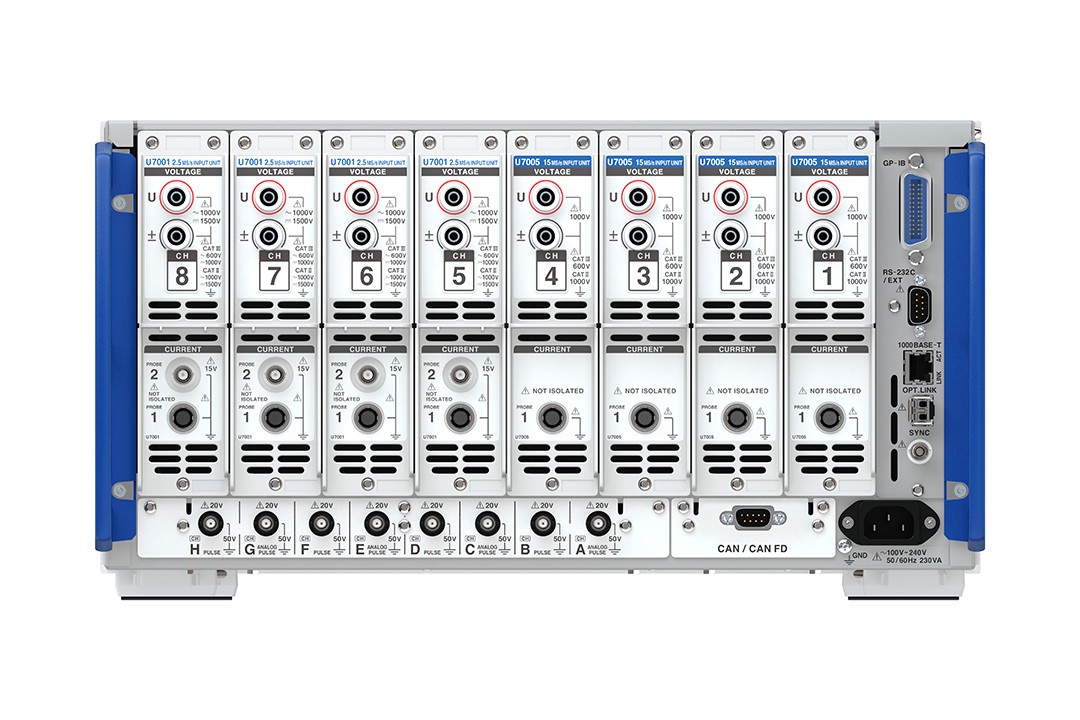

USB-флеш-накопитель, LAN, GP-IB, RS-232C, внешнее управление, оптический порт, синхронизация BNC, CAN/CAN FD

источник питания

Переменный ток 100–240 В, 50 Гц/60 Гц, 230 ВА

Объём и вес

Приблизительные размеры: 430 Ш × 221 В × 361 Г мм, вес: приблизительно 14 кг.

приложение

Шнур питания ×1, Меры предосторожности при использовании ×1, Инструкция по эксплуатации ×1, 25-контактный разъем D-sub ×1 (только для моделей PW8001-02, -05, -12, -15)
