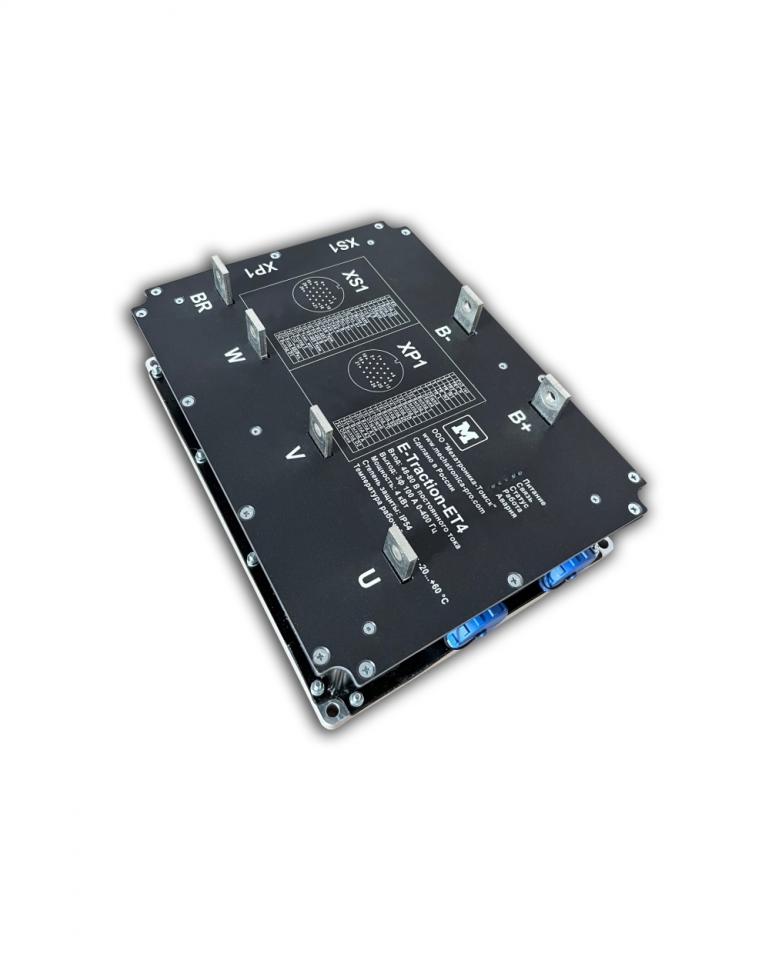

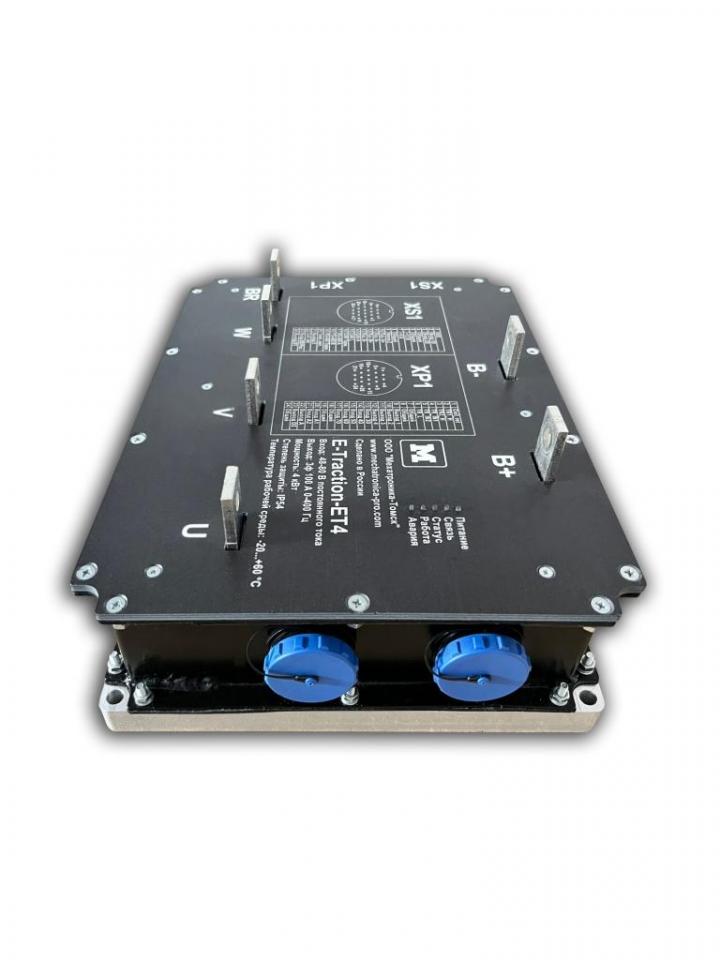

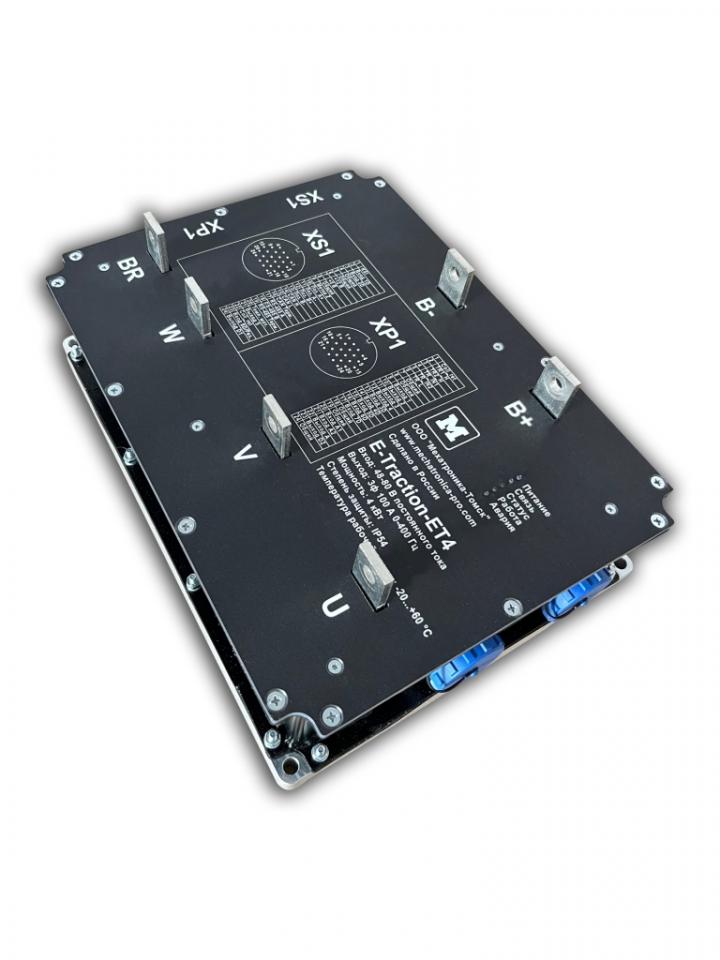

Инвертор тягового привода E-Traction 4 кВт

Наименование изделия: инвертор тягового электропривода 4 кВт E-Traction-ET4 НПФТ.421417.015-01.

Инвертор обеспечивает регулирование скорости вращения, позиции и момента приводных асинхронных и синхронных электродвигателей с помощью алгоритмов векторного управления с обратной связью по датчику положения ротора.

Сайт продукта: https://et-drive.ru/

Условия эксплуатации:

температура окружающей среды: от минус 25°С до плюс 60°С;
относительная влажность воздуха: до 90 % при температуре плюс 25°С без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.).

Массогабаритные характеристики инвертора приведены в таблице 1.

Таблица 1 – Массогабаритные характеристики инвертора

Наименование показателя	Значение
Габариты, мм, не более: длина ширина высота	225 358 114
Масса, кг, не более	8

Наименование показателя

Значение

Габариты, мм, не более:

длина

ширина

высота

225

358

114

Масса, кг, не более

Таблица 2 – Основные технические характеристики инвертора

Наименование показателя	Значение
Номинальное напряжение питания постоянного тока, В	24...100
Максимальное напряжение питания постоянного тока, В	120
Номинальный выходной ток Iном (действующее значение, S1), А	100
Максимальный кратковременный амплитудный ток (1 мин.), А	450
Номинальная выходная мощность, кВт	от 3 (при 24В, 100А) до 12 (при 100В, 100А)
Максимальна кратковременная выходная мощность, кВт	от 9 (при 24В, 320А) до 39 (при 100В, 320А)
Выходная частота, Гц	0...600
Количество дискретных входов / выходов, шт.	8 / 7
Количество аналоговых входов / выходов, шт.	2 / 1
Интерфейсы связи	CAN, RS-485 (ModBus RTU)
Тип датчика положения ротора	5 В TTL, Open Collector, Push-Pull, Sin/Cos, датчики Холла (BLDC)
Минимальное сопротивление тормозного резистора, Ом	0,16
Максимальное сопротивление тормозного резистора, Ом	1
Максимальный тормозной ток, А	0,8·Iном
Степень защиты корпуса	IP54

Таблица 3 – Основные функциональные характеристики инвертора

Наименование характеристики	Значение
Управления двигателем	Векторное
Функция «плавного останова»	Настройка характеристики останова при аварийной ситуации
Диапазон задания времени разгона и торможения	1 ÷ 150 с
Функции защиты	от превышения максимальных токов; от замыкания на корпус; от перегрева инвертора; от перегрева электромотора; от длительной токовой перегрузки (I2t); от неисправности энкодера; от превышения напряжения на промежуточной шине постоянного тока; от понижения напряжения на промежуточной шине постоянного тока.

Техническое описание и схема внешних подключений Инвертора тягового привода E-Traction
доступны для скачивания в PDF-формате:

Инвертор тягового привода E-Traction 4 кВт
