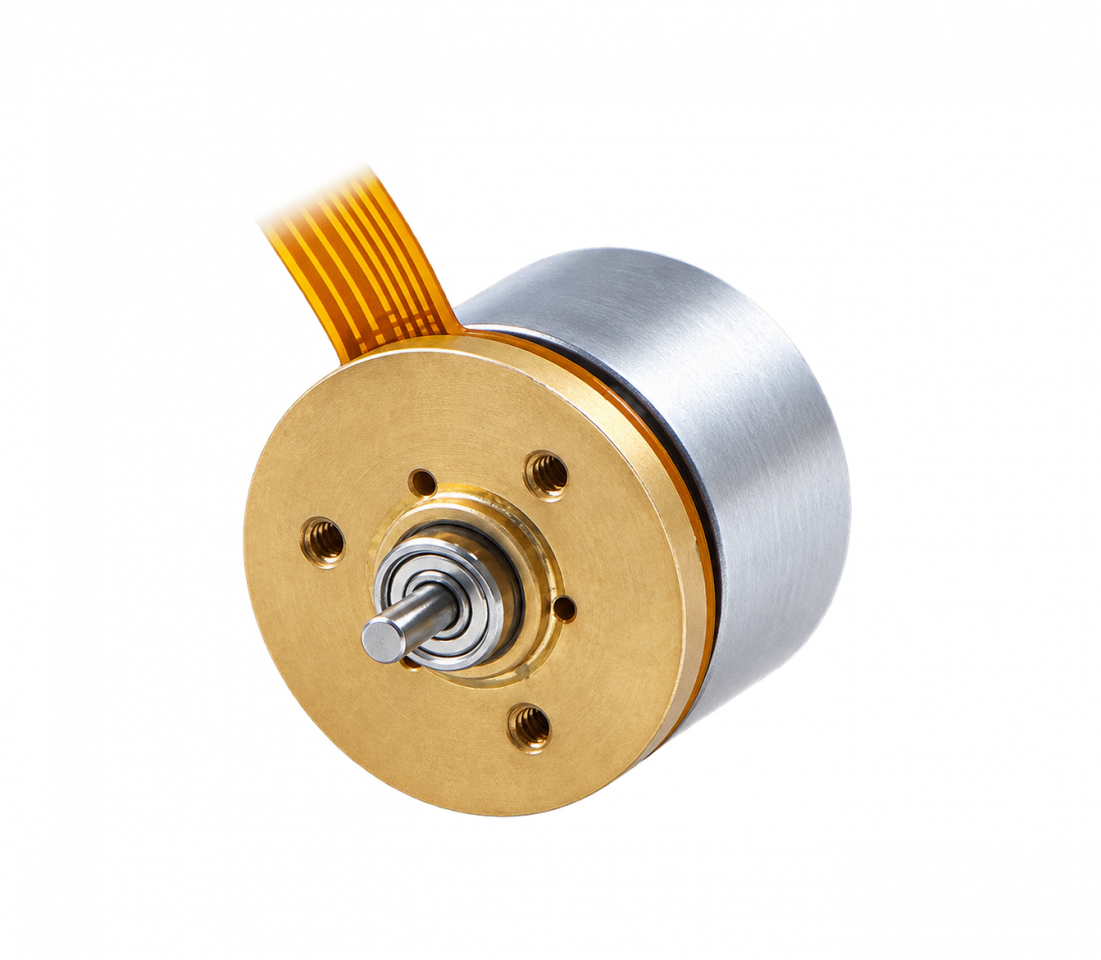

Бесщёточные электродвигатели постоянного тока с внешним ротором серии FL20BLW

Тип обмотки

Соединение «звезда»

Угол срабатывания датчиков Холла

120° электрический

Радиальный люфт

0,02 мм при нагрузке 450 г

Осевой люфт

0,08 мм при нагрузке 450 г

Максимальное радиальное усилие

5,3 Н на расстоянии 5 мм от фланца

Максимальное осевое усилие

1,8 Н

Электрическая прочность изоляции

360 В AC / 1 с

Сопротивление изоляции

100 МОм при 500 В DC

Диапазон температуры окружающей среды

−20 °C … +50 °C

Класс изоляции

Класс B

Количество полюсов

8

Количество фаз

3

Номинальное напряжение

В DC

12

24

Номинальный крутящий момент

мН·м

7,59

7,74

Момент при непрерывном стопорном режиме

мН·м

9,1

9,2

Номинальная частота вращения

об/мин

5170

5220

Номинальная мощность

Вт

5

5

Пиковый крутящий момент

мН·м

19

20

Пиковый ток

А

1,62

0,85

Сопротивление между фазами при 20 °C

Ом

7,2

26,1

Индуктивность между фазами

мГн

0,62

2,6

Коэффициент крутящего момента

мН·м/А

12

24

Постоянная противо-ЭДС

0,89

1,78

Момент инерции ротора

г·см²

5,1

5,1

Длина двигателя

мм

14

14

Масса

г

23

23

1

FPC

Питание VCC

2

Датчик Холла W

3

Датчик Холла U

4

Датчик Холла V

5

Земля GND

6

Фаза W

7

Фаза V

8

Фаза U
