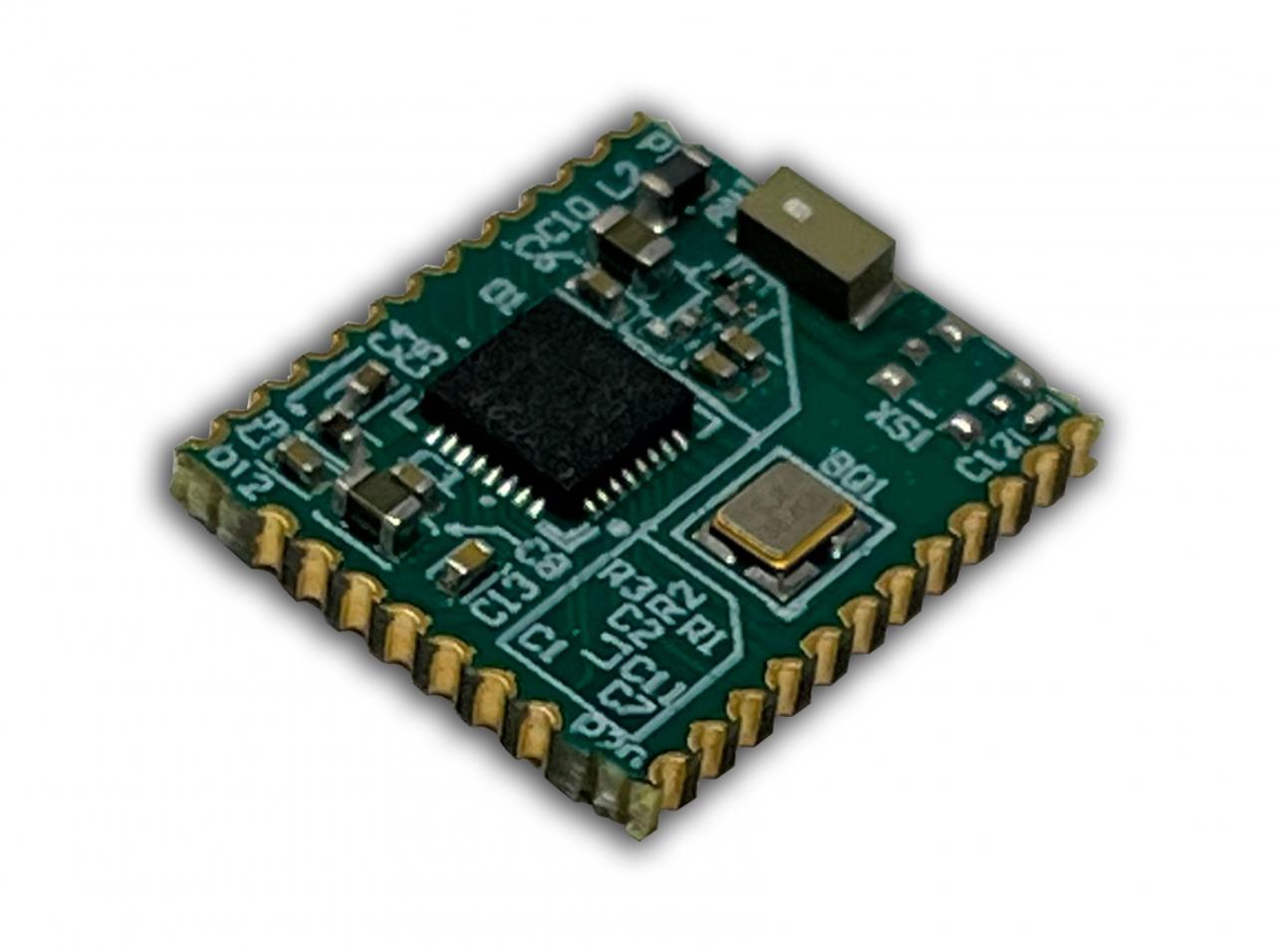

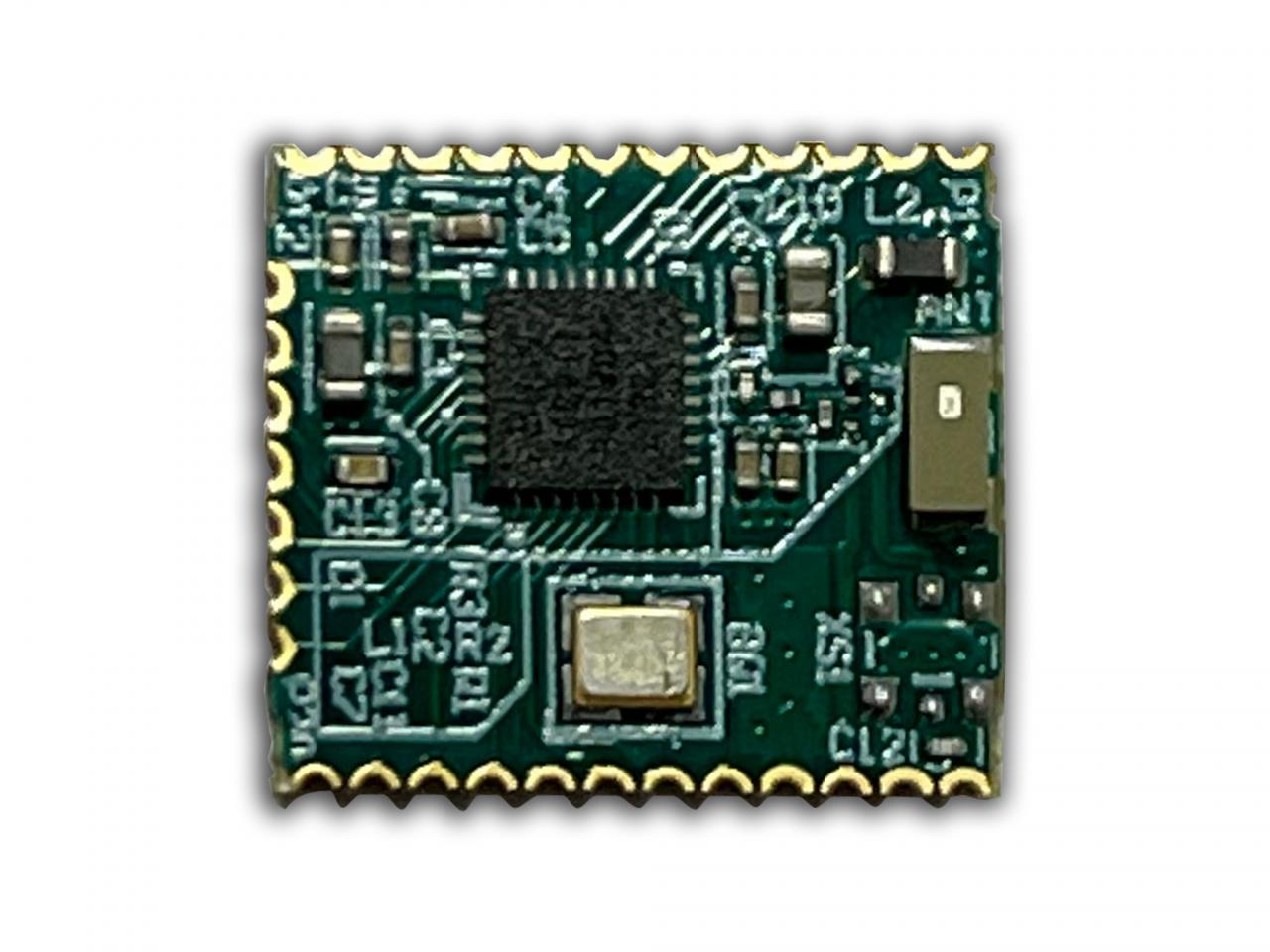

Модуль Bluetooth MBS_BGM210P представляет собой компактное, полностью экранированное решение на базе микроконтроллера EFR32BG21 (ARM Cortex-M33). Модуль предназначен для организации беспроводной связи по протоколам Bluetooth 5.1 (Low Energy) и Bluetooth Mesh. Благодаря высокой выходной мощности (до +20 дБм) и низкому энергопотреблению в спящем режиме модуль может использоваться как в промышленной автоматизации, так и в системах «умного дома». Модуль имеет встроенную антенну, а также разъём 50 Ом для подключения внешней антенны. Обеспечивает аппаратную криптографию и функцию SecureVault (Mid/High) для защиты данных.
Модуль Bluetooth MBS_BGM210P входит в состав модуля Bluebridge 2.1.
Технические характеристики
|
Наименование показателя |
Значение |
|
Напряжение питания постоянного тока, В |
от 1,71 до 3,8 |
|
Поддерживаемые стандарты |
Bluetooth 5.1, Bluetooth Mesh, AoA/AoD |
|
Рабочая частота, ГГц |
2,4 (ISM) |
|
Микроконтроллер |
32-бит ARM Cortex-M33, 38,4 МГц |
|
Память, КБ |
768 (Flash) / 96 (RAM) |
|
Выходная мощность передатчика, дБм |
до +20 |
|
Чувствительность приемника, дБм |
-97 при 1 Мбит/с, -104,5 при 125 кбит/с |
|
Ток в режиме RX, мА |
9,3 |
|
Ток в режиме TX (0 дБм), мА |
16,1 |
|
Ток в режиме энергосбережения (EM2, с RTC), мА |
5,1 (стек выключен), 0,0085 (стек запущен) |
|
Температура эксплуатации, °C |
-40 ... +85 |
|
Интерфейсы связи (выводы GPIO) |
UART, SPI, I2C, I2S, SWD, PTI |
|
Количество GPIO |
20 |
|
Антенна |
Встроенная чип-антенна, |
|
Внешняя антенна (RF-пин), Ом |
50 |
|
Габаритные размеры (Д х Ш х В), мм |
12,9 х 15,0 х 2,7 |
|
Масса, кг, не более |
0,005 |
|
Поддерживаемые аппаратные подсистемы безопасности |
Secure Boot, TrustZone, PUF, TRNG, DPA, Anti-Tamper (для Secure Vault High) |
Расположение выводов
Описание контактов P1 - P31
|
Номер вывода |
Наименование |
Описание |
Примечание |
||
|
P1, P11, P20, P28, P30, P31 |
GND |
Общий |
Функция EM4WU3 (пробуждение из режима EM4) |
||
|
P2, P3 |
PB01, PB00 |
Порт ввода/вывода общего назначения |
|
||
|
P4, P10 |
PA00, PA06 |
|
|||
|
P5 |
PA01 |
Альтернативная функция: SWCLK (тактирование интерфейса SWD) |
|||
|
P6 |
PA02 |
Альтернативная функция: SWDIO (линия данных интерфейса SWD) |
|||
|
P7 |
PA03 |
Альтернативные функции: SWV, TDO (JTAG), выход данных JTAG |
|||
|
P8 |
PA04 |
Альтернативные функции: TDI (JTAG), TRACECLK |
|||
|
P9 |
PA05 |
Функция EM4WU3 (пробуждение из режима EM4) |
|||
|
P12 |
DECOUPLE |
Вывод встроенного регулятора |
|
||
|
P13 |
3V3 |
Напряжение питания модуля +3,3 В |
|
||
|
P14 |
IOVDD |
Напряжение питания цифровых портов |
|
||
|
P15, P16 |
PD04, PD03 |
Порт ввода/вывода общего назначения |
|
||
|
P17 |
PD02 |
Функция EM4WU3 (пробуждение из режима EM4) |
|||
|
P18 |
PD01 |
Альтернативные функции: LFXTAL_I (вход часового кварца), LF_EXTCLK (вход внешнего тактовый сигнал) |
|||
|
P19 |
PD00 |
Альтернативные функции: LFXTAL_O (выход часового кварца) |
|||
|
P21, P26 |
PC00, PC05 |
Функция EM4WU3 (пробуждение из режима EM4) |
|||
|
P22 – P25 |
PC01 - PC04 |
|
|||
|
P27 |
RESETn |
Сигнал аппаратного сброса |
|
||
|
P29 |
RF2G4_IO2 |
Вход/выход радиочастотного тракта |
50‑омный порт для подключения внешней антенны 2,4 ГГц |
||
Размеры (в мм)
Техническое описание на модуль Bluetooth MBS_BGM210P доступно для скачивания в PDF-формате.
