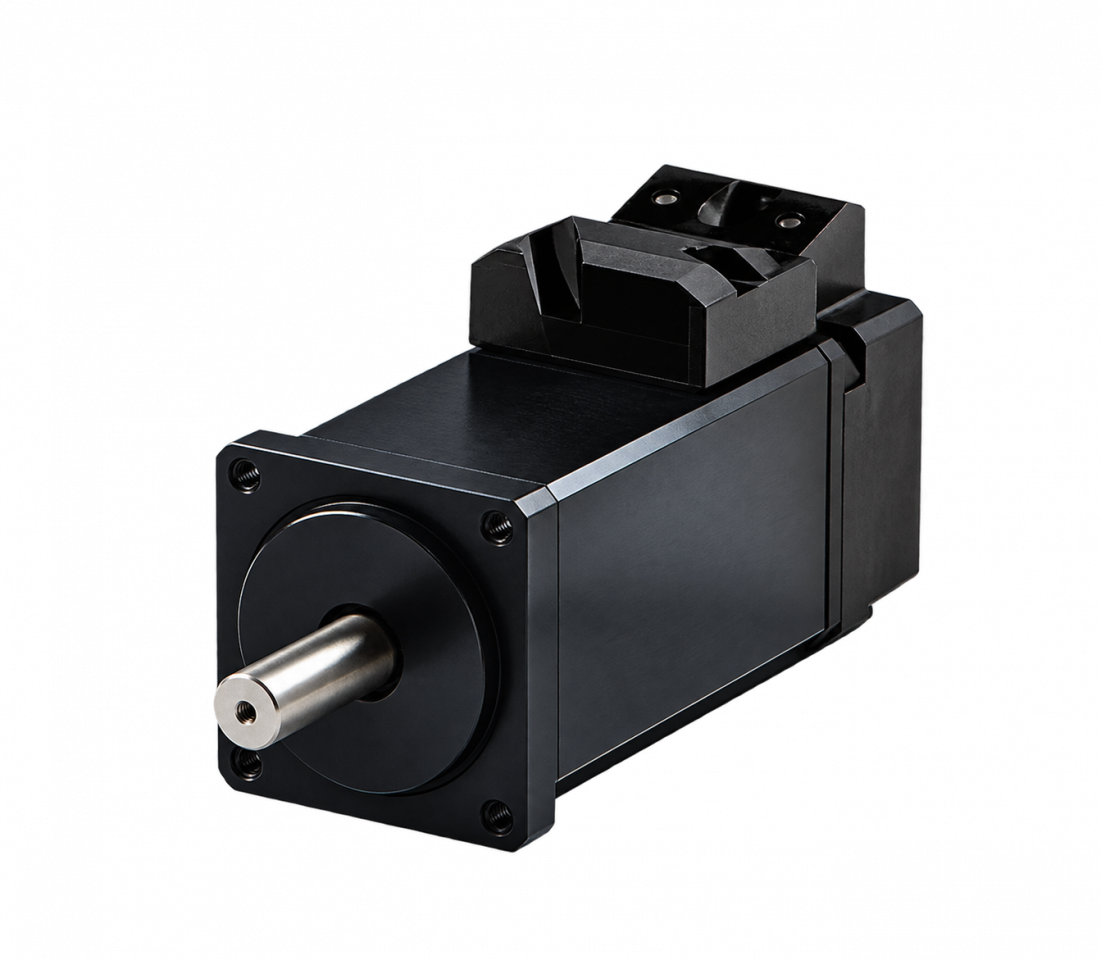

Высокопроизводительные влагозащищённые бесщёточные электродвигатели постоянного тока серии FL38BLG

Тип обмотки

Соединение «звезда»

Максимальное радиальное усилие

69 Н на расстоянии 14 мм от фланца

Максимальное осевое усилие

59 Н

Класс изоляции

Класс F

Степень защиты

IP65

Диапазон температуры окружающей среды

−20 °C … +50 °C

Относительная влажность

≤90 % RH, без конденсации

Условия хранения

−20 °C … +85 °C; ≤85 % RH, без конденсации

Условия установки

Вдали от коррозионно-активных и горючих газов, капель масла и пыли

Номинальная мощность

Вт

50

100

Номинальное напряжение

В AC/DC

220

48

220

48

Номинальная частота вращения

об/мин

3000

3000

3000

3000

Номинальный крутящий момент

Н·м

0,16

0,16

0,32

0,32

Номинальный ток

А RMS

0,2

1,3

0,4

2,6

Пиковый крутящий момент

Н·м

0,48

0,48

0,96

0,96

Пиковый ток

А RMS

0,6

3,9

1,2

7,5

Сопротивление между фазами

Ом

248

5,8

118

2,8

Индуктивность между фазами

мГн

160

3,8

88

2,1

Постоянная противо-ЭДС

54,5

8,5

54,5

8,5

Коэффициент крутящего момента

Н·м/А

0,80

0,123

0,80

0,128

Момент инерции ротора

кг·см²

0,024

0,024

0,04

0,04

Момент инерции ротора с тормозом

кг·см²

0,034

0,034

0,05

0,05

Количество полюсов

10

10

10

10

Длина двигателя (L1)

мм

72

88

Длина двигателя с тормозом (L2)

мм

106

122

Масса

кг

0,4

0,5

Масса с тормозом

кг

0,65

0,75

5

UL1332 AWG26

Зелёный

Питание VCC

1

Жёлтый

Датчик Холла U

2

Коричневый

Датчик Холла V

3

Серый

Датчик Холла W

4

Синий

Земля GND

1

Кабель 4×0,5 (0,75) мм²

Жёлтый

Фаза U

2

Красный

Фаза V

3

Чёрный

Фаза W
