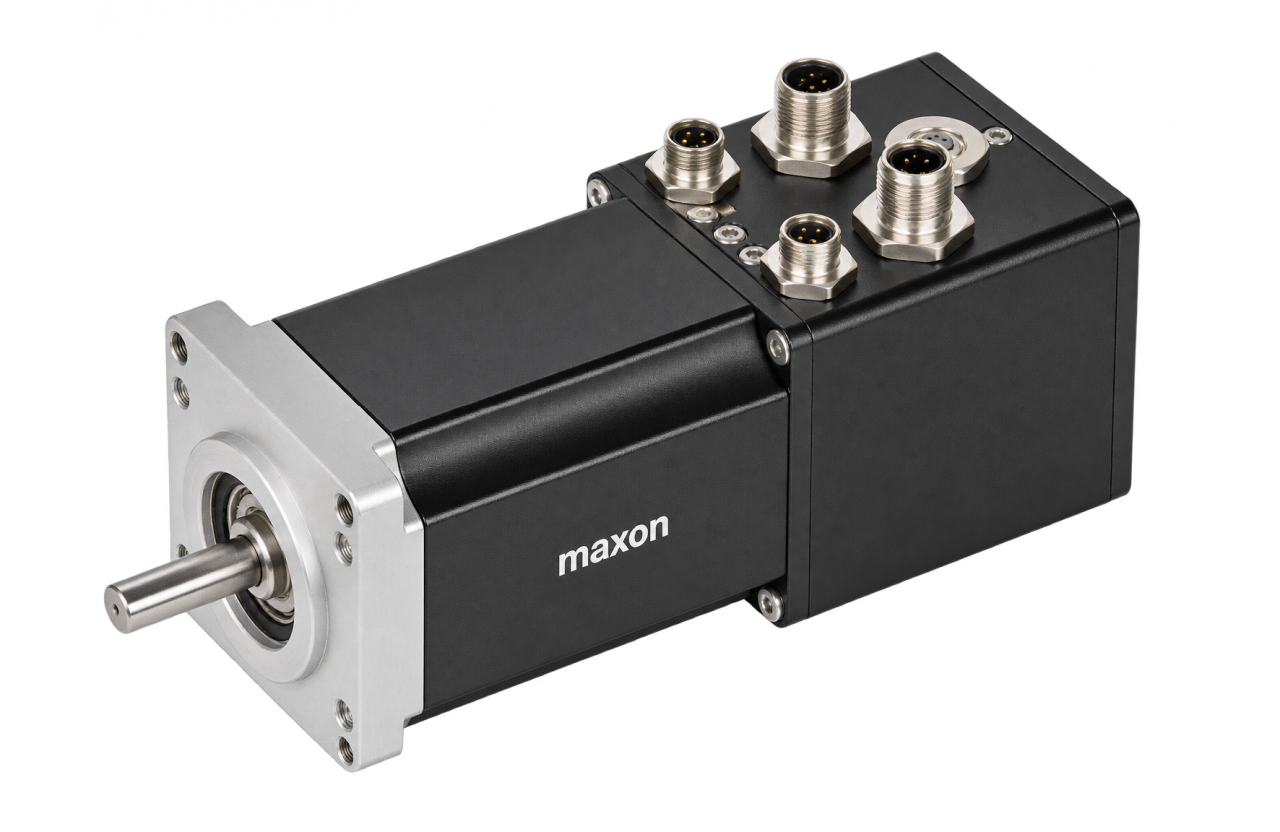

Степень защиты IP65; привод с контроллером позиционирования/скорости
Основные параметры: 180/212 Вт, 450 мН·м, 6000 об/мин
Технические характеристики:
|
Параметр |
Ед. |
Значение |
|
|
Номинальное напряжение питания |
В |
24 |
48 |
|
Номинальная частота вращения |
об/мин |
4400 |
4500 |
|
Номинальный момент при 25 °C |
мН·м |
393 |
450 |
|
Номинальный момент при 40 °C |
мН·м |
349 |
399 |
|
Номинальный ток питания при 25 °C |
А |
9,0 |
5,3 |
|
Номинальный ток питания при 40 °C |
А |
8,0 |
4,7 |
|
Максимальная частота вращения при номинальном напряжении |
об/мин |
6000 |
|
|
Максимально допустимая частота вращения привода |
об/мин |
6000 |
|
|
Максимальный момент (кратковременный) |
мН·м |
775 |
1546 |
|
Максимальный ток питания (кратковременный) |
А |
24 |
|
|
Инерция ротора привода |
г·см² |
107 |
|
|
Диапазон номинального напряжения питания |
В |
12..48 |
|
|
Механическая постоянная времени |
мс |
0,82 |
0,783 |
|
Тепловое сопротивление корпус–окружающая среда |
К/Вт |
2,04 |
|
|
Тепловое сопротивление обмотка–корпус |
К/Вт |
1,94 |
|
|
Тепловая постоянная времени обмотки |
с |
38,2 |
|
|
Тепловая постоянная времени привода |
с |
585 |
|
|
Температура окружающей среды |
°C |
−30…+85 |
|
|
Осевой люфт |
мм |
0,14 |
|
|
Преднатяг |
Н |
16 |
|
|
Направление силы |
- |
Растяжение |
|
|
Радиальный люфт |
- |
с предварительным |
|
|
Максимальная осевая нагрузка (динамическая) |
Н |
12 |
|
|
Максимальная сила при запрессовке (статическая) |
Н |
150 |
|
|
Максимальная радиальная нагрузка [на расстоянии от фланца] |
Н |
110 [12,5] |
|
|
Вес привода |
г |
574 |
|
|
Типичный уровень шума |
дБА [об/мин] |
55 [4000] |
|
|
Класс защиты без вала |
- |
IP65 |
|
Датчики:
Абсолютный энкодер одного оборота ENC:
- Разрешение, бит – 12
Многооборотный абсолютный энкодер EMT:
- Дополнительная длина, мм – +20
- Разрешение, бит – 14
- Максимальное количество оборотов – 65 536
Внешние подключения:
- Питание – M12, штекер, 5 контактов, кодировка L
- Входы/выходы – M12, штекер, 12 контактов, кодировка A
- Вход интерфейса CANopen – M8, штекер, 5 контактов, кодировка B
- Выход интерфейса CANopen – M8, гнездо, 5 контактов, кодировка B
- Вход интерфейса EtherCAT – M8, гнездо, 4 контакта, кодировка A
- Выход интерфейса EtherCAT – M8, гнездо, 4 контакта, кодировка A
Рабочий диапазон:
|
|
|
|
|
|
Габаритный чертеж
