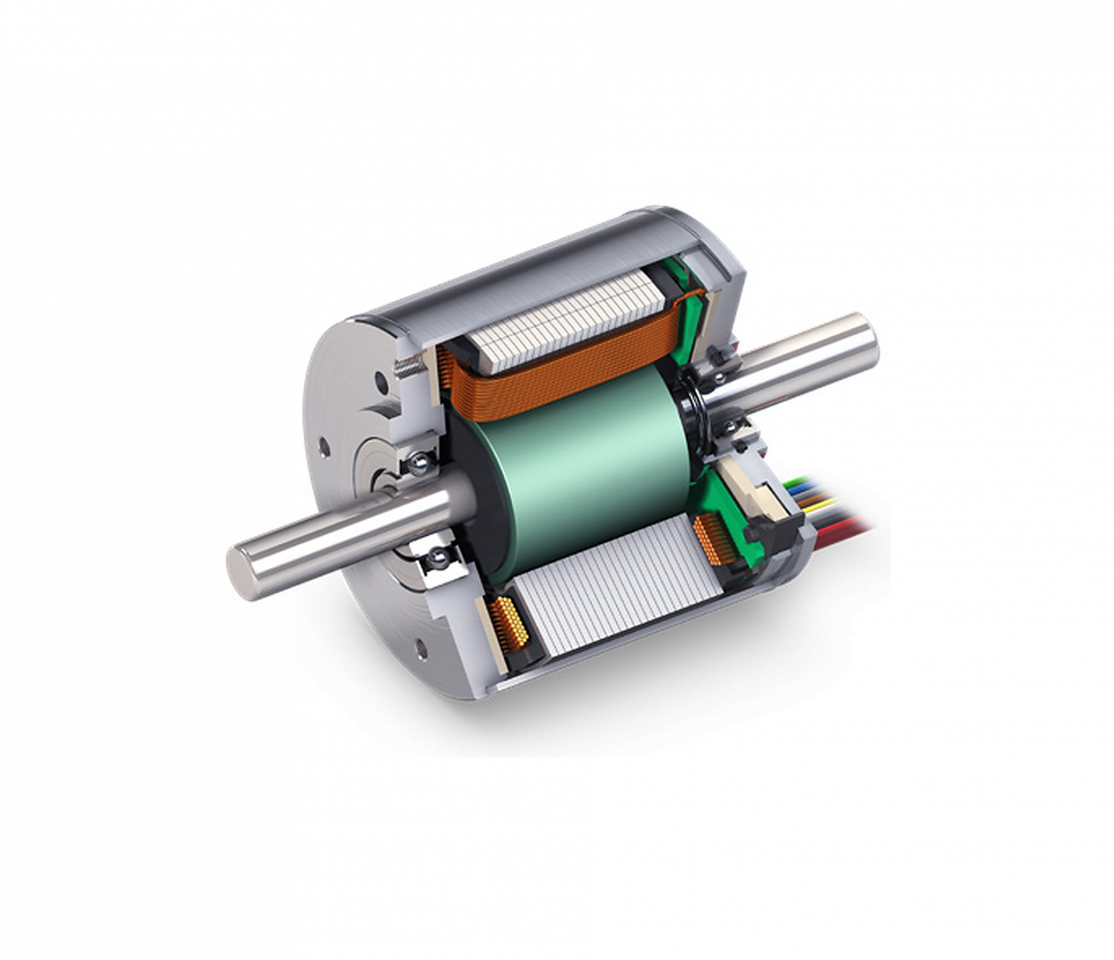

Бесколлекторный двигатель EC-i 70, Ø 70 мм, 800 Вт.
Повышенный момент.
Технические характеристики:
|
Параметр |
Ед. |
Значение |
|
|
Номинальное напряжение |
В |
48 |
60 |
|
Частота вращения без нагрузки |
об/мин |
3670 |
3730 |
|
Ток холостого хода |
мА |
751 |
614 |
|
Номинальная частота вращения |
об/мин |
3290 |
3340 |
|
Номинальный момент |
мН·м |
2250 |
2360 |
|
Номинальный ток (макс. длительный ток) |
А |
17,3 |
14,7 |
|
Момент остановки |
мН·м |
21600 |
22900 |
|
Ток остановки |
А |
649 |
600 |
|
Максимальный КПД |
% |
93,2 |
93,6 |
|
Сопротивление между фазами |
Ом |
0,074 |
0,100 |
|
Индуктивность между фазами |
мГн |
0,17 |
0,258 |
|
Моментная постоянная |
мН·м/А |
124 |
153 |
|
Скоростная постоянная |
об/мин/В |
76,9 |
62,5 |
|
Градиент скорость/момент |
об/мин/мН·м |
0,0458 |
0,0409 |
|
Механическая постоянная времени |
мс |
0,541 |
0,483 |
|
Инерция ротора |
г·см² |
1130 |
|
|
Тепловое сопротивление корпус–окружающая среда |
К/Вт |
1,66 |
|
|
Тепловое сопротивление обмотка–корпус |
К/Вт |
0,43 |
|
|
Тепловая постоянная времени обмотки |
с |
45,5 |
|
|
Тепловая постоянная времени двигателя |
с |
1710 |
|
|
Температура окружающей среды |
°C |
−40…+100 |
|
|
Максимальная температура обмотки |
°C |
+155 |
|
|
Максимальная частота вращения |
об/мин |
4000 |
|
|
Осевой люфт при осевой нагрузке < 28 Н |
мм |
0 |
|
|
Осевой люфт при осевой нагрузке > 28 Н |
мм |
0,22 |
|
|
Радиальный люфт |
— |
преднатяг |
|
|
Максимальная осевая нагрузка (динамическая) |
Н |
22 |
|
|
Максимальная сила при запрессовке (статическая) |
Н |
270 |
|
|
Максимальная сила при запрессовке (статическая, вал с опорой) |
Н |
5400 |
|
|
Максимальная радиальная нагрузка, 5 мм от фланца |
Н |
300 |
|
|
Количество пар полюсов |
— |
8 |
|
|
Количество фаз |
— |
3 |
|
|
Масса двигателя |
г |
2060 |
|
Подключение двигателя (кабель AWG 14):
Красный — обмотка двигателя 1, контакт 1
Чёрный — обмотка двигателя 2, контакт 2
Белый — обмотка двигателя 3, контакт 3
Не подключен (N.C.) — контакт 4
Разъём Molex, артикул 171692-0104
Подключение датчиков:
Жёлтый — датчик Холла 1, контакт 1
Коричневый — датчик Холла 2, контакт 2
Серый — датчик Холла 3, контакт 3
Синий — GND, контакт 4
Зелёный — VHall 4,5…24 VDC, контакт 5; контакт 6 — N.C.
Рабочий диапазон:
Габаритный чертеж:
