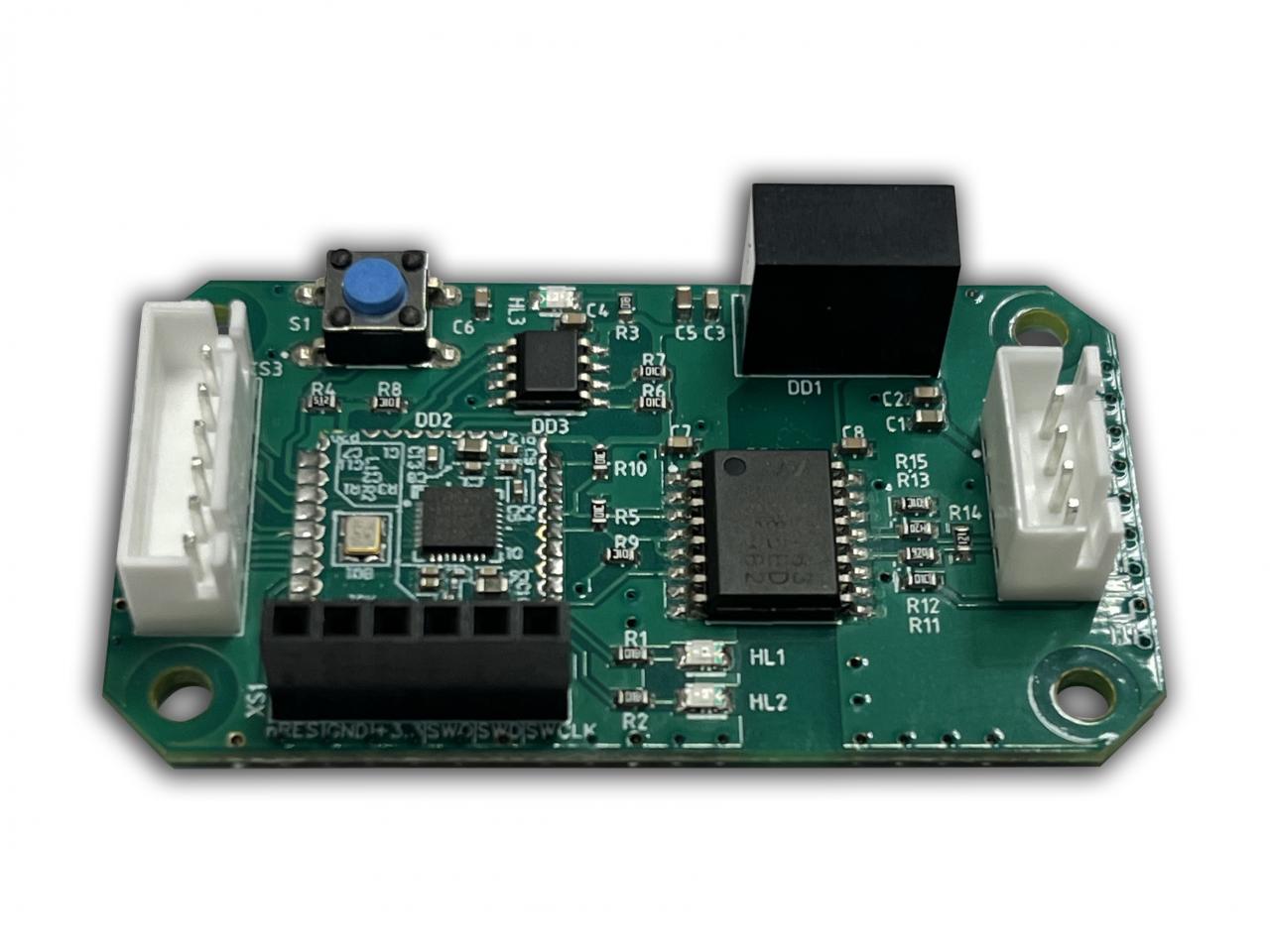

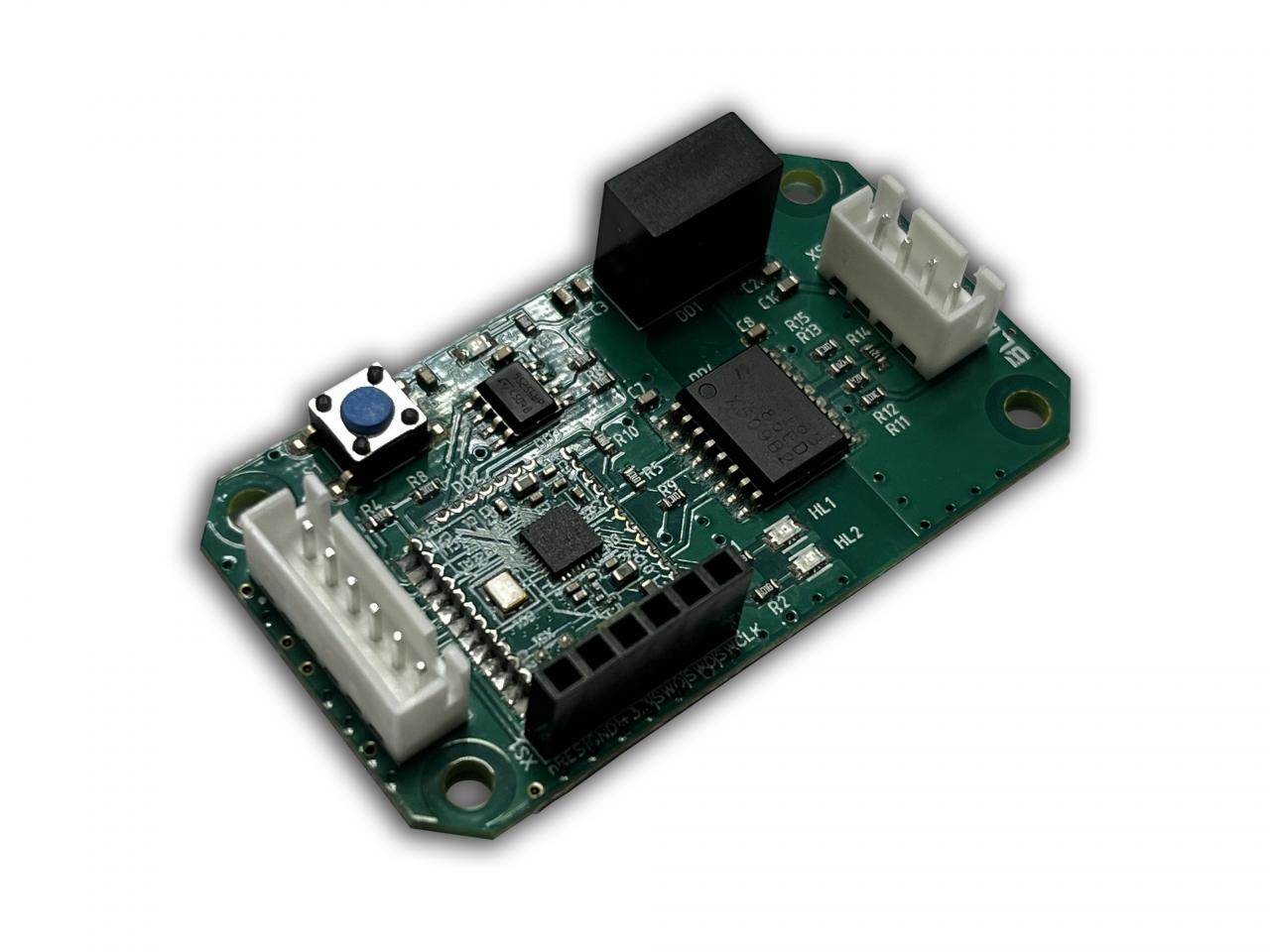

Модуль BlueBridge предназначен для организации приёма и передачи данных между двумя устройствами по интерфейсам RS-485 и Bluetooth. В состав устройства входит радиомодуль Bluetooth MBS_BGM210P на базе микроконтроллера EFR32BG21.
Технические характеристики
|
Наименование показателя |
Значение |
|
Напряжение питания постоянного тока, В |
5 ± 5% |
|
Потребляемый ток, мА, не более |
100 |
|
Интерфейсы связи |
RS-485, Bluetooth 5.2 |
|
Интерфейс отладки |
SWD |
|
Количество портов общего назначения, шт. |
5 |
|
Антенна |
встроенная |
|
Максимальная выходная мощность передатчика, дБм |
+20 |
|
Чувствительность приемника, дБм |
-95 |
|
Дальность связи (прямая видимость), м |
до 50 |
|
Количество кнопок управления, шт. |
1 |
|
Температура эксплуатации, °С |
-40 ... +85 |
|
Габаритные размеры (Д х Ш x В), мм |
58,1 х 32,1 x 11,5 |

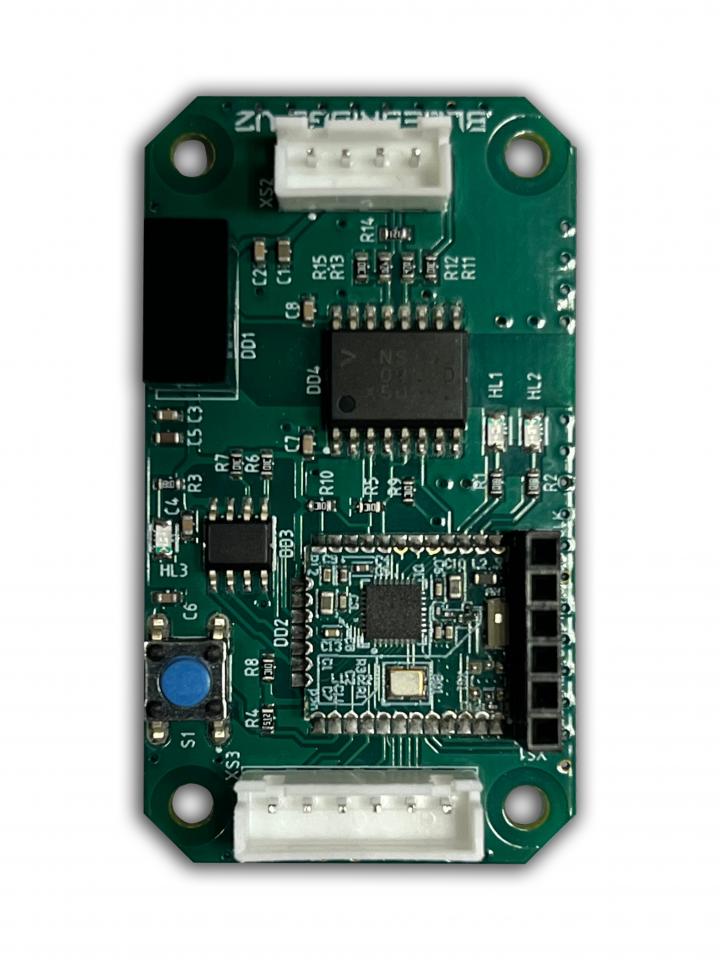

Расположение светодиодов и разъемов
Назначение светодиодов
|
Обозначение |
Цвет |
Описание |
|
HL1 |
Красный |
Индикация передачи данных по интерфейсу RS-485. |
|
HL2 |
Зеленый |
Индикация приема данных по интерфейсу RS-485 (мигает). |
|
HL3 |
Синий |
Индикация наличия питания |
Описание разъёмов
|
Номер вывода |
Наименование |
Описание |
Примечание |
|
Разъем XS1: Отладка ПО |
|||
|
1 |
RST |
Сигнал сброса |
Интерфейс SWD |
|
2 |
GND |
Общий |
|
|
3 |
+3,3 В |
Напряжение + 3,3 В |
|
|
4 |
SWO |
Выход отладочной трассировки |
|
|
5 |
SWD |
Вход/выход данных |
|
|
6 |
SWCLK |
Сигнал тактирования |
|
|
Разъем XS2: Интерфейс связи RS-485 |
|||
|
1 |
COM |
Общий |
Рабочее напряжение 5 В |
|
2 |
+5 В |
Напряжение +5 В |
|
|
3 |
RS-485B |
Сигнал B |
Протокол Modbus RTU, |
|
4 |
RS-485A |
Сигнал A |
|
|
Разъем XS3: Порты ввода/вывода общего назначения |
|||
|
1-5 |
GPIO1- GPIO5 |
Порты ввода/вывода |
|
|
6 |
COM |
Общий |
|
Размеры (в мм)
|
|
 |
Техническое описание на модуль BlueBridge 2.1 доступно для скачивания в PDF-формате.
