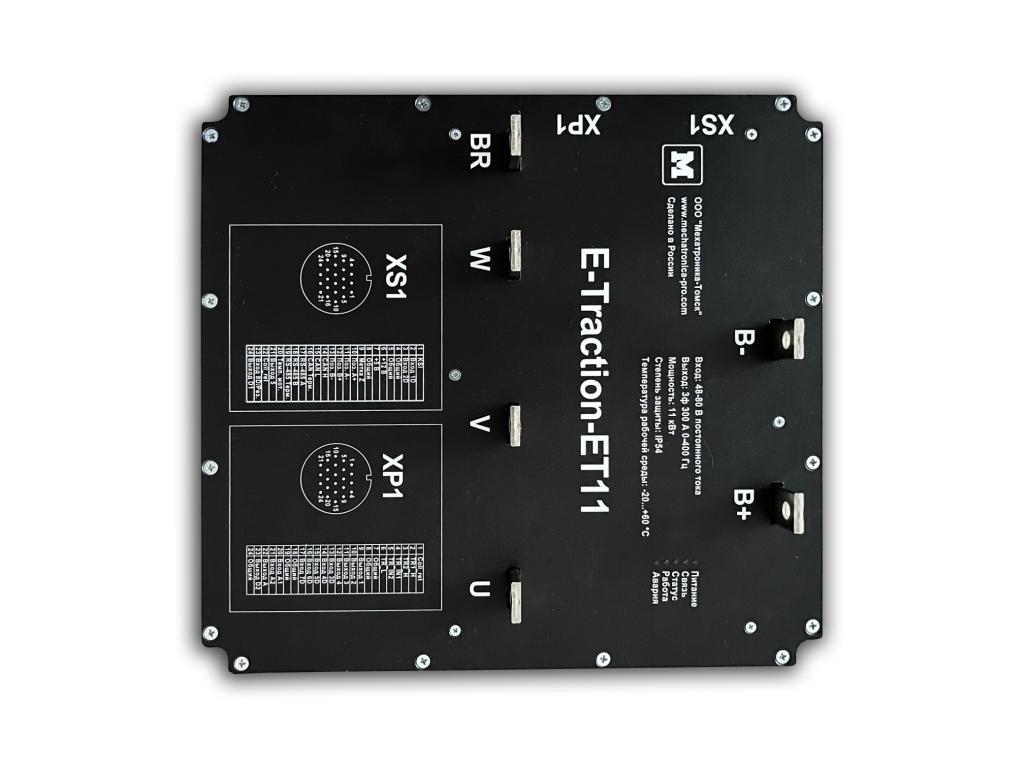

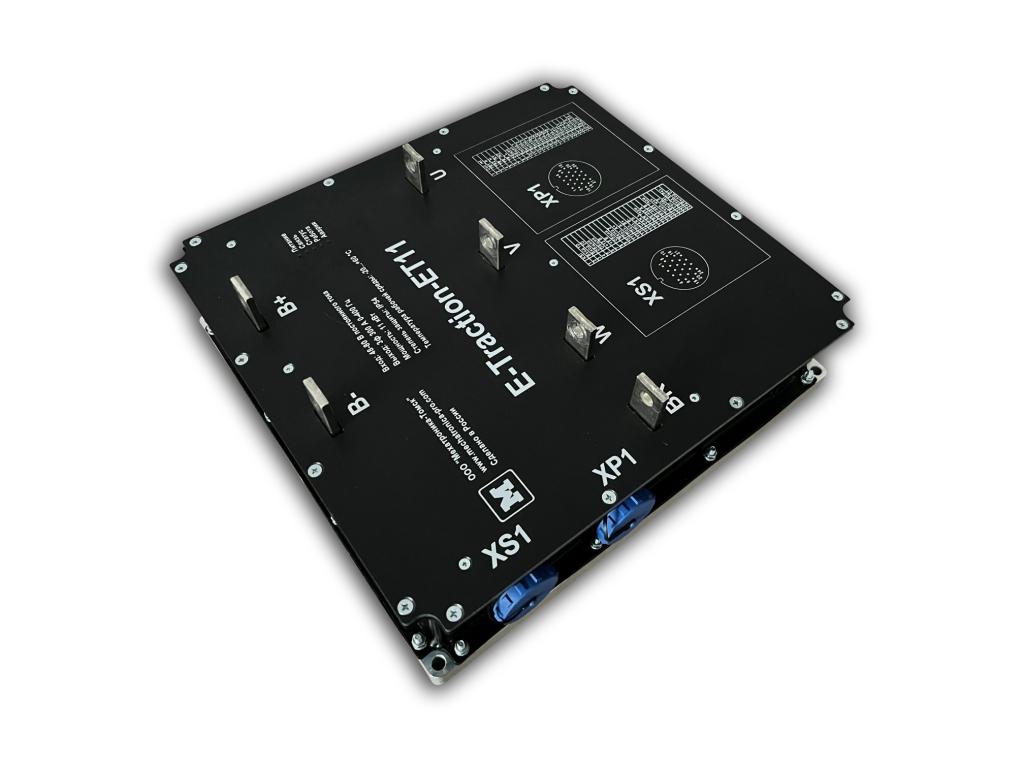

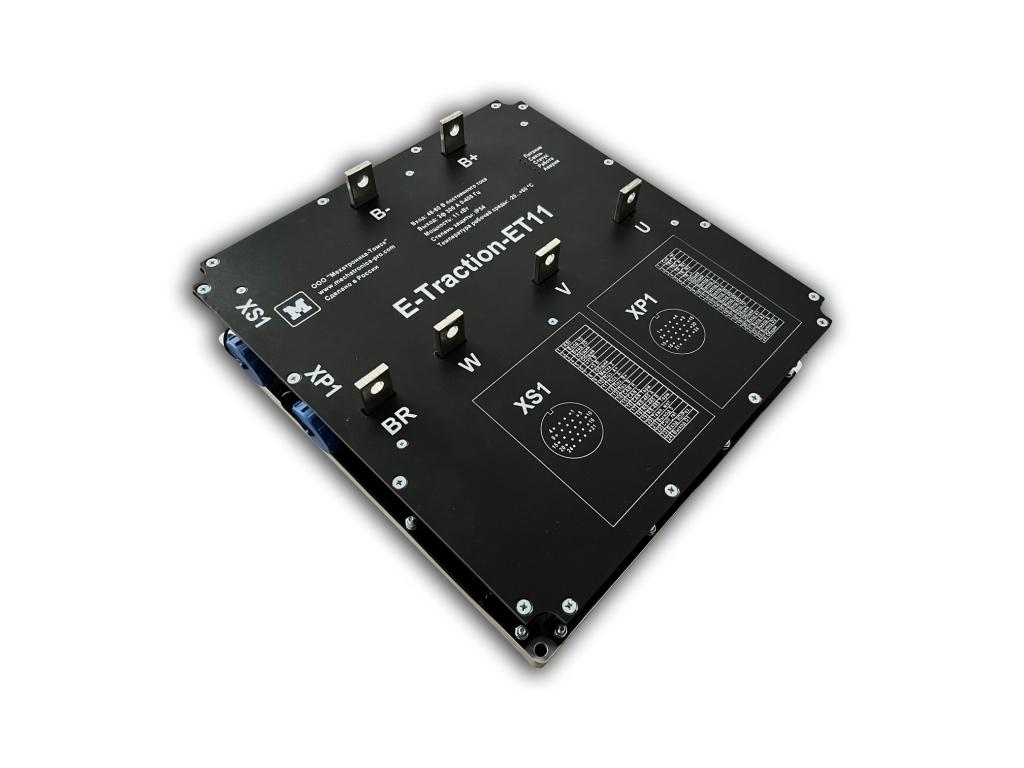

Инвертор тягового привода E-Traction 11 кВт

Наименование изделия: инвертор тягового электропривода 11 кВт E-Traction-ET11 НПФТ.421417.015.

Инвертор обеспечивает регулирование скорости вращения, позиции и момента приводных асинхронных и синхронных электродвигателей с помощью алгоритмов векторного управления с обратной связью по датчику положения ротора.

Сайт продукта: https://et-drive.ru/

Условия эксплуатации:

температура окружающей среды: от минус 25°С до плюс 60°С;
относительная влажность воздуха: до 90 % при температуре плюс 25°С без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.).

Массогабаритные характеристики инверторов приведены в таблице 1.

Таблица 1 – Массогабаритные характеристики инвертора

Наименование показателя	Значение
Габариты, мм, не более: длина ширина высота	325 358 114
Масса, кг, не более	12

Наименование показателя

Значение

Габариты, мм, не более:

длина

ширина

высота

325

358

114

Масса, кг, не более

Таблица 2 – Основные технические характеристики инвертора

Наименование показателя	Значение
Номинальное напряжение питания постоянного тока, В	24...100
Максимальное напряжение питания постоянного тока, В	120
Номинальный выходной ток Iном (действующее значение, S1), А	300
Максимальный кратковременный амплитудный ток (1 мин.), А	1000
Номинальная выходная мощность, кВт	от 12,5 (при 24В, 300А) до 52 (при 100В, 300А)
Максимальна кратковременная выходная мощность, кВт	от 30 (при 24В, 700А) до 122 (при 100В, 700А)
Выходная частота, Гц	0...600
Количество дискретных входов / выходов, шт.	8 / 7
Количество аналоговых входов / выходов, шт.	2 / 1
Интерфейсы связи	CAN, RS-485 (ModBus RTU)
Тип датчика положения ротора	5 В TTL, Open Collector, Push-Pull, Sin/Cos, датчики Холла (BLDC)
Минимальное сопротивление тормозного резистора, Ом	0,16
Максимальное сопротивление тормозного резистора, Ом	1
Максимальный тормозной ток, А	0,8·Iном
Степень защиты корпуса	IP54

Таблица 3 – Основные функциональные характеристики инвертора

Наименование характеристики	Значение
Управления двигателем	Векторное
Функция «плавного останова»	Настройка характеристики останова при аварийной ситуации
Диапазон задания времени разгона и торможения	1 ÷ 150 с
Функции защиты	от превышения максимальных токов; от замыкания на корпус; от перегрева инвертора; от перегрева электромотора; от длительной токовой перегрузки (I²t); от неисправности энкодера; от превышения напряжения на промежуточной шине постоянного тока; от понижения напряжения на промежуточной шине постоянного тока.

Техническое описание и схема внешних подключений Инвертора тягового привода E-Traction
доступны для скачивания в PDF-формате:

Инвертор тягового привода E-Traction 11 кВт
