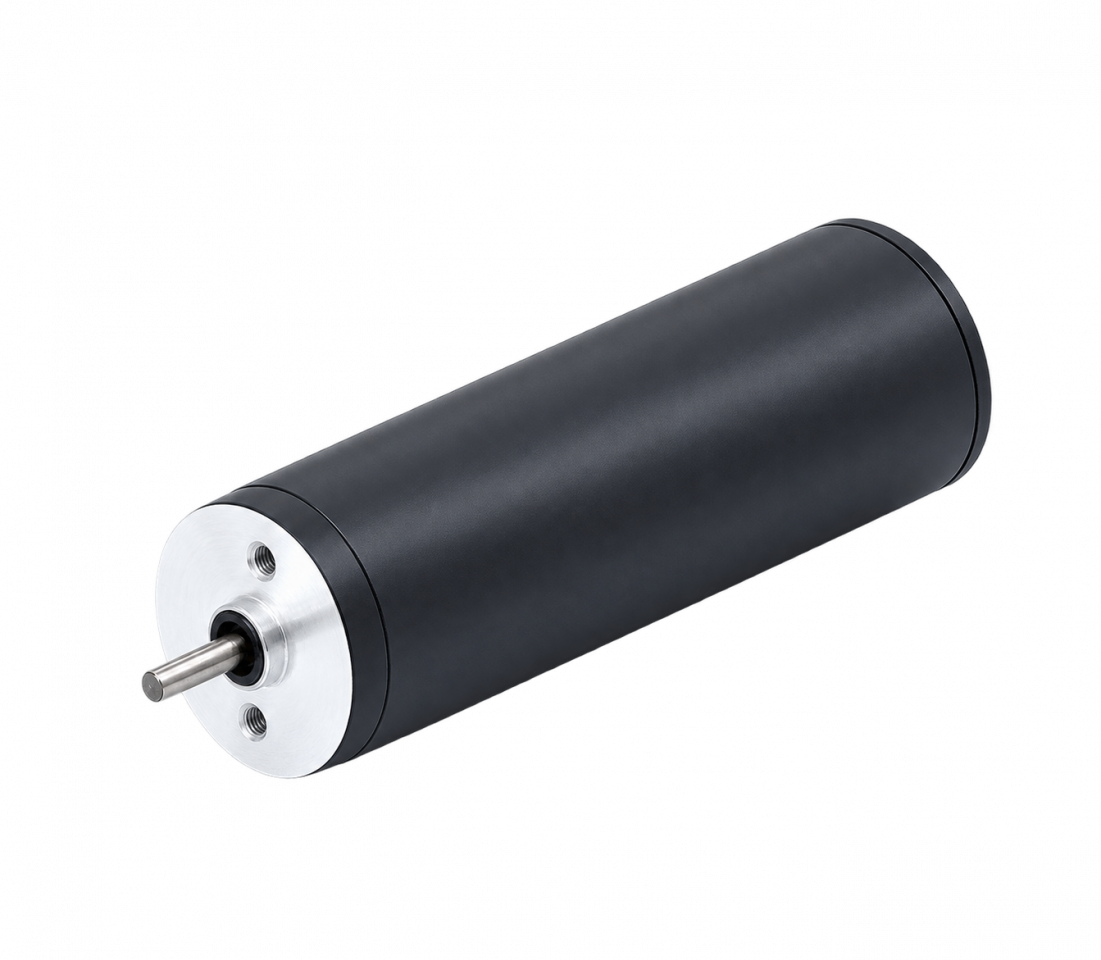

Бесщёточные электродвигатели с цилиндрическим ротором серии FL22RBL

Тип обмотки

Соединение «звезда»

Угол срабатывания датчиков Холла

120° электрический

Радиальный люфт

0,02 мм при нагрузке 450 г

Осевой люфт

0,08 мм при нагрузке 450 г

Максимальное радиальное усилие

5 Н на расстоянии 10 мм от фланца

Максимальное осевое усилие

2 Н

Электрическая прочность изоляции

360 В AC / 1 с

Сопротивление изоляции

100 МОм при 500 В DC

Диапазон температуры окружающей среды

−20 °C … +50 °C

Класс изоляции

Класс B

Количество полюсов

8

Количество фаз

3

Номинальное напряжение

В

24

Номинальный крутящий момент

мН·м

8

20

Момент при непрерывном стопорном режиме

мН·м

9,6

24

Номинальная частота вращения

об/мин

4600

3800

Номинальная мощность

Вт

3,8

8

Пиковый крутящий момент

мН·м

24

60

Пиковый ток

А

1,1

2,0

Сопротивление между фазами при 20 °C

Ом

23

11,6

Индуктивность между фазами

мГн

6,2

4,3

Коэффициент крутящего момента

мН·м/А

29,7

35,8

Постоянная противо-ЭДС

2,2

2,65

Момент инерции ротора

г·см²

0,66

1,32

Длина двигателя (L)

мм

45

68

Масса

кг

0,07

0,12

UL1007 AWG28

Синий

Питание VCC

Жёлтый

Датчик Холла U

Коричневый

Датчик Холла V

Красный

Датчик Холла W

Зелёный

Земля

UL1007 AWG26

Красный

Фаза U

Коричневый

Фаза V

Чёрный

Фаза W
